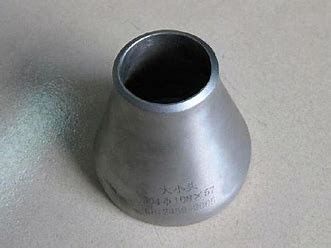

Gesmeed roestvrijstalen concentrische excentrische reducer ASME B16.9 fitting
| Productnaam | Roestvrij staalreductiemiddel | Betaling | T/T, L/C, Western Union, Geldgram |
|---|---|---|---|
| Test | Röntgenstraaltest, Hydrotest, UT-Test | enyhuang@cnjdgy.com | |
| Verbindingstype | Stompgelast | Type | Reductiemiddel |
| Staalkwaliteit | roestvrij staal 304/316L,X5CrNi18-20 | Max temp | 400°F |
| Lichaamsmateriaal | Roestvrij staalpijp SS316 | Servicetemperatuur | min 196 C |
| Duurzaamheid | Uitstekend | Productieproces | Pushed, druk, smeden, cast, etc. |
| Hoofdcode | Cirkel | Eindverbinding | Stompe lasuiteinden |
| Productnaam | Roestvrij staalreductiemiddel | Drukvast | Klasse 150 tot Klasse 3000 |
| Markeren | Het Roestvrije staalreductiemiddel van ASME B16.9,gesmede concentrische excentrische reducer,reductieapparatuur voor het bevestigen van buizen van roestvrij staal |
||
Gesmeed Roestvrij Staal Concentrische Excentrische Reducer ASME B16.9 Fitting
1. Productomschrijving
Een Roestvrij Stalen Elleboog is een leidingfitting die wordt gebruikt om de richting van een leiding te veranderen, algemeen verkrijgbaar in hoeken van 45°, 90° en 180°. Het wordt geclassificeerd op buigradius in ellebogen met lange radius (R=1.5D) en ellebogen met korte radius (R=1.0D), en op aansluittype in stomplassen, schroefdraad, soklassen, persfitting en klembare ellebogen. Typische materialen zijn 304, 304L, 316, 316L, 321 en duplex roestvrij staal. Ellebogen worden vervaardigd door warm persen, stampen of smeden en worden veel gebruikt in corrosiebestendige, drukdragende en hygiënische leidingsystemen.
2. Toepassingen
Roestvrij stalen ellebogen worden gebruikt voor het veranderen van de leidingrichting in de olie- en gasindustrie, chemische verwerking, waterbehandeling, voedingsmiddelen- en drankenindustrie, farmaceutische industrie, energieopwekking, scheepsbouw en HVAC-industrie. 90°-ellebogen zorgen voor haakse bochten; 45°-ellebogen zorgen voor geleidelijke bochten met lager drukverlies; 180°-ellebogen worden gebruikt voor retourbochten en warmtewisselaaraansluitingen. Hygiënische ellebogen zijn gebruikelijk in voedingsmiddelen-, zuivel- en farmaceutische leidingen die reinigbare, dode-poot-vrije bochten vereisen; stomplasellebogen zijn geschikt voor industriële leidingen met hoge druk/hoge temperatuur; persfittingellebogen worden gebruikt in dunwandige roestvrijstalen waterleidingsystemen.
3. Voordelen
-
Uitstekende corrosiebestendigheid: roestvrij staal is bestand tegen water, chemicaliën en reinigingsmiddelen, waardoor de levensduur wordt verlengd.
-
Hoge drukcapaciteit: stomplas- en gesmede ellebogen zijn bestand tegen hoge interne drukken voor veeleisende industriële toepassingen.
-
Lage stromingsweerstand: ellebogen met lange radius zorgen voor een geleidelijke overgang, waardoor turbulentie en drukval worden verminderd.
-
Hygiënische prestaties: gepolijste interieurs zijn glad en vrij van dode poten, voldoen aan de eisen voor voedsel- en farmaceutische hygiëne.
-
Flexibele installatie: stomplas-, schroefdraad-, soklas-, persfitting- en klemverbindingen zijn beschikbaar; perssystemen maken vlamloze installatie mogelijk.
-
Breed scala aan maten: DN15–DN1200, wanddiktes SCH5S–XXS, met aangepaste hoeken en radii beschikbaar.
4. Functies
De primaire functie van een roestvrijstalen elleboog is het veranderen van de leidingrichting, waardoor het leidingsysteem de lay-out van apparatuur, de bouwstructuur en de procesroutering kan volgen. 90°-ellebogen zorgen voor haakse bochten; 45°-ellebogen zorgen voor geleidelijke bochten met verminderde lokale weerstand; 180°-ellebogen worden gebruikt voor retourbochten. Ellebogen met lange radius worden gebruikt waar drukval kritisch is, terwijl ellebogen met korte radius geschikt zijn voor installaties met beperkte ruimte. Ellebogen dienen ook om leidingsecties te verbinden, spanning te verdelen en een soepele vloeistofdoorstroming te garanderen.
![]()
5. Belangrijkste Specificaties
| Parameter | Typisch Bereik / Beschrijving |
| Materiaal | 304, 304L, 316, 316L, 321, 310S, Duplex 2205, 904L, etc. |
| Hoek | 45°, 90°, 180° (aangepaste hoeken beschikbaar) |
| Buigradius | Lange radius R=1.5D; Korte radius R=1.0D |
| Normen | GB/T 12459, GB/T 13401, ASME B16.9, ASTM A403, EN 10253-3, JIS B2311/2313, DIN 2605, etc. |
| Nominale Maat | Naadloos: 1/2″–24″ (DN15–DN600); gefabriceerd: tot 48″ (DN1200) |
| Wanddikte / Schedule | SCH5S, SCH10S, SCH20, SCH30, SCH40, SCH60, SCH80, SCH100, SCH120, SCH140, SCH160, XXS |
| Drukklasse | Typisch Klasse 150–Klasse 900; perssystemen rond 10–16 bar; stomplas classificatie bepaald door eindwanddikte |
| Aansluittype | Stomplassen (BW), schroefdraad (NPT/BSP), soklassen, persfitting, klem/snelkoppeling, flens |
| Oppervlakteafwerking | Beitsen & passiveren, spiegelgepolijst ID/OD, mat, zandstralen |
| Eindconfiguratie | Afgeschuind uiteinde, glad uiteinde, schroefdraaduiteinde, persuiteinde |
Veelgestelde Vragen
1. Bent u een handelsonderneming of fabrikant? Wij zijn fabrikant, u kunt de certificering zien.
2. Hoe lang is uw levertijd? Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. Of het is 15-20 dagen als de goederen niet op voorraad zijn, dit is afhankelijk van de hoeveelheid.
3. Levert u monsters? Is het gratis of extra? Ja, we kunnen het monster gratis aanbieden, maar u moet de vrachtkosten betalen.
