Naadloze 904L Roestvrij Staal Reducer Butt Weld Pijp Reducer voor Diameterovergang

Plaats van herkomst Sjanghai, China
Merknaam TOBO
Certificering ISO/TUV/SGS
Modelnummer Roestvrij staalreductiemiddel
Min. bestelaantal 1 st
Prijs Onderhandelbaar
Verpakking Details Standaard verzendpakket
Levertijd 15-30 werkdagen
Betalingscondities T/T, Western Union
Levering vermogen 10 ton
Productdetails
Productnaam Roestvrij staalreductiemiddel Materiële Grrade 904L
Verpakkingstype Houten kist Grootteverminder Verminder van 1/2'-40'
Proces Gieten OEM-service Ondersteund
Stijl Reductiemiddel Naam Reducer Roestvrij staalreductiemiddel
Kwaliteit HOGE KWALITEIT OEM Beschikbaar
Verbinding Gelast Standaardspecificatie ASTM, JIS, BS, DIN, UNI enz.
Max temp 400°F Oppervlaktekleur Zilver
Verbindingstype Met schroefdraad Dikte 1 - 60
Markeren

naadloze reducer voor roestvrij staalbuizen

,

ASME B16.9 achterstelasverminder

,

Roestvrij staal diameterovergang reducer

Laat een bericht achter
Productomschrijving

Naadloze roestvrijstalen pijpverloopstuk voor diameterovergang ASME B16.9 stompe las



1. Productomschrijving

Een Roestvrijstalen verloopstuk is een pijpfitting die wordt gebruikt om pijpsecties met verschillende diameters te verbinden, algemeen bekend als een "verloopkoppeling" of "maatwisselaar". Het is verkrijgbaar in twee structurele typen: concentrische verloopstukken en excentrische verloopstukken. Een concentrisch verloopstuk heeft beide uiteinden op dezelfde hartlijn met een symmetrisch conisch lichaam, geschikt voor verticale leidingen of installaties die hartlijnuitlijning vereisen. Een excentrisch verloopstuk heeft één rechte zijde met verschoven hartlijnen en kan worden geleverd als bodem-van-pijp (BOP) of top-van-pijp (TOP) voor horizontale vloeistofleidingen om luchtbellen te voorkomen, drainage te bevorderen en bezinking van vaste stoffen te verminderen. Veelvoorkomende materialen zijn 304, 304L, 316, 316L, 321, 310S, Duplex 2205 en 904L. Verloopstukken kunnen worden vervaardigd door naadloze pijp te reduceren of uit te zetten, te stampen of door gerolde en gelaste fabricage. Eindes kunnen afgeschuind, glad, van schroefdraad voorzien of persfitting zijn, met oppervlaktebehandelingen zoals beitsen en passiveren, spiegelpolijsten, mat afwerken of zandstralen. Producten kunnen worden vervaardigd volgens GB/T, ASME, EN, JIS en DIN normen, met materiaalcertificaten, maattolerantie-inspectierapporten en NDT-rapporten op aanvraag beschikbaar.

2. Toepassingen

Roestvrijstalen verloopstukken worden voornamelijk gebruikt voor overgangsverbindingen tussen leidingen met verschillende nominale diameters. Typische toepassingen zijn olie- en gaswinning en -raffinage, transport van chemische procesmedia, waterbehandeling en drinkwatersystemen, hygiënische leidingen in voedingsmiddelen-, dranken- en farmaceutische fabrieken, hulpinstallaties in energieopwekking en scheepsbouw, HVAC-watersystemen, en pompzuig- en persleidingen. Excentrische verloopstukken worden vaak gebruikt in horizontale pompzuiigleidingen, waar BOP-installatie helpt bij het verminderen van luchtbelvorming; concentrische verloopstukken worden veel gebruikt in verticale leidingen, gas- of stoomleidingen, pomppersleidingen en toepassingen die een symmetrisch stromingsveld vereisen. In hygiënische systemen passen verloopstukken apparatuuraansluitingen aan op hoofdleidingen en vergemakkelijken ze reiniging en drainage; in industriële hogedrukleidingen worden stompe lasverloopstukken gebruikt voor verbindingsreducties in drukdragende leidingsecties.

3. Voordelen

  • Corrosiebestendigheid en duurzaamheid: roestvrij staal is bestand tegen water, stoom, veel chemicaliën en reinigings-/desinfectieomstandigheden, wat langdurige continue werking ondersteunt.

  • Betrouwbare drukcapaciteit: stompe las- en gesmede verloopstukken zijn bestand tegen verhoogde interne druk, met nauwkeurige afschuiningsvoorbereiding voor lassen op locatie.

  • Hygiënische reinheid: gepolijste binnenoppervlakken zijn glad en continu, waardoor residuophoping en microbiële groei worden verminderd om te voldoen aan de hygiëne-eisen voor voedingsmiddelen en farmaceutica.

  • Soepele stromingsovergang: de conische reductiestructuur bevordert geleidelijke snelheidsverandering en vermindert lokale turbulentie, drukverlies en erosierisico.

  • Sterke verbindingsaanpasbaarheid: stompe las-, schroefdraad-, soklas-, persfitting- en klemopties passen bij verschillende leidingmaterialen en omstandigheden op locatie.

  • Traceerbare kwaliteit: materiaalcertificaten, maattolerantie-inspectierapporten en NDT-rapporten kunnen worden verstrekt voor projectacceptatie en kwaliteitstracering.

  • Breed formaatbereik en flexibele aanpassing: formaat, wanddikte, materiaal, excentrische oriëntatie, eindtype en oppervlakteafwerking kunnen worden aangepast aan de projectvereisten.

4. Functies

De kerntaak van een roestvrijstalen verloopstuk is het bieden van diameterovereenkomst, soepele overgang en betrouwbare verbinding tussen verschillende leidingmaten. Concentrische verloopstukken behouden hartlijnuitlijning en zijn geschikt voor verticale installatie, gas-/stoomleidingen en toepassingen die een symmetrisch stromingsveld vereisen. Excentrische verloopstukken, met één rechte zijde, voorkomen gasophoping, bevorderen drainage en verminderen bezinking van vaste stoffen in horizontale vloeistofleidingen, en worden vaak gebruikt in pompzuippleidingen en slurry-systemen. Verloopstukken helpen ook bij het regelen van de stromingsverdeling, het verminderen van stromingsverstoringen, het verlagen van spanningsconcentraties en het beschermen van downstream pompen, kleppen en instrumenten.

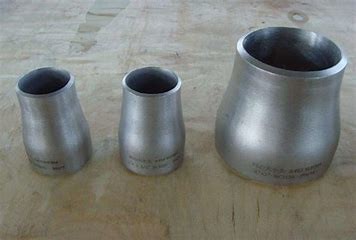

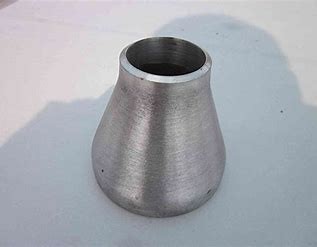

Naadloze 904L Roestvrij Staal Reducer Butt Weld Pijp Reducer voor Diameterovergang

5. Belangrijkste specificaties

Parameter Typisch bereik / Beschrijving
Materiaal 304, 304L, 316, 316L, 321, 310S, Duplex 2205, 904L, etc.
Type Concentrisch verloopstuk; Excentrisch verloopstuk (BOP / TOP)
Normen GB/T 12459, GB/T 13401, ASME B16.9, ASTM A403, EN 10253-3, JIS B2311/2313, DIN 2605, etc.
Nominale maat Naadloos: 1/2"–24" (DN15–DN600); gefabriceerd/gelast: tot 48" (DN1200–DN2000)
Wanddikte / Schedule SCH5S, SCH10S, SCH20, SCH30, SCH40, SCH60, SCH80, SCH100, SCH120, SCH140, SCH160, XXS
Drukklasse Typisch Klasse 150–Klasse 900; pers-/mechanische verbindingen ca. 10–16 bar; stompe lasdrukklasse is afhankelijk van de eindwanddikte
Aansluittype Stompe las (BW), schroefdraad (NPT/BSP), soklas, persfitting, klem/snelkoppeling, flens
Eindconfiguratie Afgeschuind uiteinde (typisch 30°–37.5°), glad uiteinde, schroefdraaduiteinde, persuiteinde
Oppervlakteafwerking Beitsen & passiveren, spiegelpolijsten ID/OD, mat, zandstralen, rol-zand
Temperatuurbereik Varieert per materiaal en verbinding; typisch industrieel/hygiënisch bereik ca. -35 °C tot 150 °C (piek); sommige perssystemen beoordeeld 0–250 °F
Inspectie & Documentatie Maattolerantie-inspectie, visuele inspectie, NDT (op aanvraag), materiaalcertificaat (bijv. EN 10204 3.1)



FAQ

1. Bent u een handelsonderneming of fabrikant? Wij zijn fabrikant, u kunt de certificering zien.

2. Hoe lang is uw levertijd? Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. Of het is 15-20 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.

3. Levert u monsters? Is het gratis of extra? Ja, we kunnen het monster gratis aanbieden, maar we moeten de vrachtkosten betalen.

4. Wat zijn uw betalingsvoorwaarden? Betaling=1000USD, 50% T/T vooraf, saldo voor verzending.
