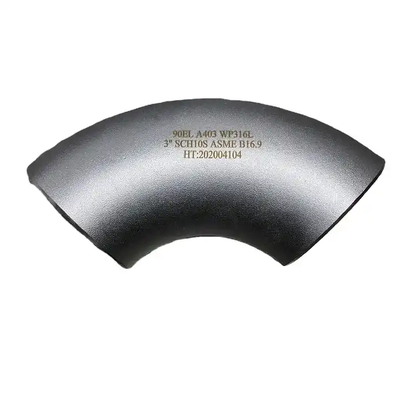

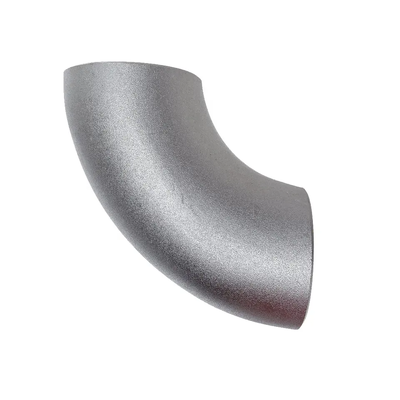

Mandrel Bend 304 SS Uitlaat Elbow 45 90 Grade voor Automotive Turbo Retrofit

Mandrel Bend 304 SS Uitlaat Elbow 45 90 Grade voor Automotive Turbo Retrofit

Demandrel buiging 304 roestvrij staal uitlaatelleboogis speciaal gebouwd voor de automotive performance aftermarket, waar uitlaatgas snelheid, thermische duurzaamheid en fabricageprecisie de bepalende eisen zijn.In tegenstelling tot conventionele drukgebochte buizen die de binnenste straal in elkaar storten en het stroomgebied tot 35% beperken, elkCNC-mandrelbuigde ellebogen behoudt een constante interne diameter gedurende de hele buigboog. Dit wordt bereikt door middel van een interne mandrel die de buiswand van binnenuit ondersteunt tijdens de buigoperatie,het voorkomen van eierstokken en rimpelsHet resultaat is eeneen glad, onbeperkt stroompadDe motor is gebouwd met een hoog vermogen en een hoog vermogen dat maximaal is voor de efficiëntie van het afvoeren van de uitlaatgassen, vermindert de spoeltijd van de turbocompressor en draagt bij aan meetbare paardenkrachtwinst in afgestemde motortoepassingen.met een breedte van niet meer dan 50 mmmet een uitstekende oxidatiebestendigheid bij uitlaatgastemperaturen hoger dan 800°C, is deze mandrelbuiglak de keuze van de professionele fabrikant voor de bouw van turbocollectoren, de fabricage van afvoerbuizen,intercoolerleidingen, en aangepaste cat-back uitlaatsystemen.

Beschikbaar in beide talen45- en 90-gradenconfiguratie, deze mandrel buiging roestvrij staal uitlaat elleboog ondersteunt het volledige spectrum van uitlaat systeem routing uitdagingen.De 304 roestvrij staal metallurgie biedt een superieure corrosiebestendigheid tegen wegzoutIn de eerste plaats is het gebruik van een andere vorm van stalen voor de verwerking van de vloeistof, de condensatie van vocht en de bijproducten van zure verbranding in vergelijking met alternatieven voor gematigd gealuminiseerd staal.TIG-sweis compatibelmet standaard ER308L vulstaaf, waardoor naadloze integratie in op maat vervaardigde uitlaatinstallaties mogelijk is.En autoliefhebbers bouwen turbocompressor systemen waar elke CFM van de uitlaatstroming zaken, deze CNC mandrel gebogen elleboog bevestiging levert de precisie productie en materiaal kwaliteit die de toepassing vereist.

Technische specificaties

Belangrijkste voordelen en toepassingsgebieden

• Onbeperkte uitlaatgasstroom:Het CNC-mandrelbuigproces zorgt voor een volledige, constante doorsnede door de buiging.waarbij de doorstroming beperkende interne golven en de diametervermindering die kenmerkend zijn voor vermalingsgekrompen uitlaatbuizen, worden geëlimineerdDit resulteert in een verminderde tegendruk, een snellere respons van de turbo spoel en een meetbaar hoger volumetrisch rendement.
• Hoogtemperatuur oxidatiebestendigheid:304 roestvrij staal met 18% chroom en 8% nikkel behoudt structurele integriteit en oppervlakteafwerking bij aanhoudende uitlaatgastemperaturen tot 870°C,ver boven de thermische grenzen van gematigd aluminiumstaal (ongeveer 600°C) die gewoonlijk in OEM-afvoersystemen worden gebruikt.
• Corrosiehoudbaarheid in ruwe omgevingen:De constructie van het roestvrij staal is bestand tegen het zure condensat dat zich vormt bij koude start van de motor, blootstelling aan wegzout in winterklimaat,en de zwavelhoudende verbrandingsbijproducten die chemisch de uitlaatcomponenten van zacht staal aanvallen, waarbij wordt gewaarborgd dat deze uitlaatinrichting gedurende de levensduur van het voertuig haar structurele integriteit behoudt.
• Vervaardiging van turbo-manifold:dient als fundamentele bouwsteen voor custom turbo uitlaatkollectoren,waarbij meerdere mandrel buiging ellebogen zijn TIG gelast samen om gelijke lengte primaire lopers die de uitlaat puls timing en turbocompressor reactie optimaliseren over het motor RPM bereik te creëren.
• Constructie van afvoer- en uitlaatsystemen:Gebruikt bij de vervaardiging van hoogstroom-afvoerbuizen die de turbocompressor-turbine-uitlaat aansluiten op de katalysator of op een rechte uitlaatbuis, waar glad,Buigingen met een constante diameter zijn van cruciaal belang voor het voorkomen van een opbouw van tegendruk na de turbine.
• Intercoolerleidingen:De gladde interne boor van deze mandrel buiging roestvrijstalen elleboog maakt het ook geschikt voor koude kant lading luchtleidingen tussen de turbocompressor uitlaat, intercooler en inlaat manifold,waarbij het minimaliseren van de drukdaling het turboladerverhogingsefficiëntie handhaaft.
• Motorfiets- en motorsportuitlaatgassen:Het lichte gewicht van dunwandige roestvrij 304 (1, 5 mm) in combinatie met de precieze buiggeometrie is ideaal voor hoge prestaties motorfiets uitlaatkoppen, slip-on muffler verbindingsbuizen,fabricage van UTV- en side-by-side-afvoersystemen.
• Maritieme vochtige uitlaatgassen:Geschikt voor het droge gedeelte van zeevaardige vochtige uitlaatgassen en ellebogen stroomopwaarts van het waterinspuitpunt,waarbij 304 roestvrij staal een betere corrosiebestendigheid biedt in zoutbeladen lucht van de scheepsmotorcompartimenten in vergelijking met alternatieven voor koolstofstaal.

Vaak gestelde vragen

V: Wat is het prestatievoordeel van een mandrel buiging uitlaat elleboog versus een pers buiging of verplettering buiging elleboog?

A: Het prestatieverschil is aanzienlijk en meetbaar op een dynamo.Dit zorgt ervoor dat de buitenste straal dunner en strakker wordt terwijl de binnenste straal comprimeert en rimpels of golven vormt die de stroom beperkenHet resultaat is een vermindering van het doorsnedegebied met 15-35% bij de bocht, wat fungeert als een plaatselijke stroombeperking.Het gebruik van een interne mandrel (een reeks van gekoppeldeDit houdt de volledige boringsdiameter in stand en zorgt voor een glazen glad binnenste oppervlak door de buigboog.Voor een viercilindermotor met turbocompressor met een vermogen van 300 pkHet vervangen van knalbuigende uitlaatelleboog met mandrelbuig 304 roestvrij uitlaatelleboog vermindert de uitlaatonderdruk doorgaans met 2-4 psi, wat kan resulteren in 5-15 pk met ondersteunende afstemming,plus 200-400 RPM snellere turbo spoel drempel.

V: Kan deze 304 roestvrijstalen uitlaatelleboog vóór de katalysator (pre-cat sectie) worden gebruikt?

A: Ja, deze mandrel buiging 304 SS uitlaat elleboog is geschikt voor de uitlaatgastemperaturen voor de katalysator,die doorgaans variëren van 400 °C tot 900 °C, afhankelijk van de motorbelasting en de lucht-brandstofverhouding304 roestvrij staal biedt een uitstekende oxidatiebestendigheid bij deze temperatuur.Voor extreme toepassingen zoals uitlaatgassen van roterende (Wankel) motoren waarbij EGT's continu 1000 °C kunnen overschrijden, of voor professionele motorsportklassen die maximale thermische duurzaamheid vereisen, raden we aan om te upgraden naar 316 roestvrij of 321 roestvrij (titanium-gestabiliseerd) mandrel buigellebten.Deze legeringen zorgen voor een verbeterde kruipsterkte en oxidatiebestendigheid bij temperaturen die tot 925°C naderenVoor de overgrote meerderheid van de turbo-toepassingen op de weg en op de baan biedt de 304 roestvrij mandrel buiging elleboog de optimale balans van thermische prestaties,corrosiebestendigheid, gemak van productie en kosteneffectiviteit.

V: Welke lasprocedures adviseert u voor het aansluiten van mandrel buig uitlaat ellebogen in een aangepaste manifold?

A: We raden GTAW (TIG) las aan met ER308L vulstaaf voor het aansluiten van 304 roestvrij mandrel buiging ellebows in uitlaatfabricage.met een diameter van niet meer dan 10 mm,, argon afschermingsgas met een doorstroming van 8-12 L/min en 40-70 ampère voor een wanddikte van 1,5 mm.Volledige terugspoeling met argon in de buis tijdens het lassen is van cruciaal belang om suikervorming (vorming van chroomoxide) op de interne boor te voorkomen, die stressverhogers en potentiële scheuringspunten kunnen creëren.Een zonneflux of een vergelijkbare back-upfluxpasta kan vervangen worden voor back-purging in veldreparatiescenario's waar toegang tot interne argonreparatie onpraktisch isNa het lassen, raden we aan om augurkenpasta aan te brengen om de hitte tint van de las HAZ te verwijderen, waardoor de volledige corrosiebestendigheid van de 304 roestvrij uitlaatelleboog wordt hersteld. "
