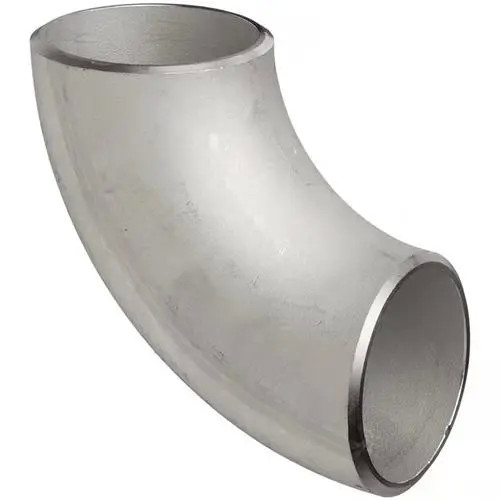

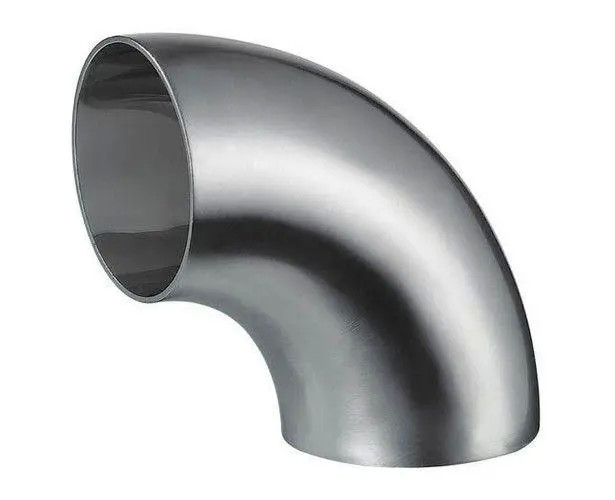

6000LBS Hogedruk Gesmeed Roestvrij Staal Elleboog Pijp Fitting

6000LBS Hoged Roestvrijstalen Elleboog Pijpfitting met Hoge Druk

De 6000LBS hogedruk gesmede roestvrijstalen elleboog vertegenwoordigt het toppunt van drukcapaciteit in schroefdraad- en socketlasfittingontwerpen. Vervaardigd uit ASTM A182 F316 roestvrij staal met behulp van gesloten-matrijs smeden technologie, deze elleboogfitting is bestand tegen buitengewone operationele drukken tot 6000 pond per vierkante inch bij omgevingstemperatuur. Het smeedproces lijnt de materiaalkorrelstructuur uit langs de contour van de fitting, waardoor de porositeit en interne defecten die vaak in gietfittingen worden aangetroffen, worden geëlimineerd. Dit metallurgische voordeel vertaalt zich direct in superieure vermoeiingsweerstand en betrouwbare prestaties op lange termijn onder cyclische drukbelastingsomstandigheden die worden aangetroffen in hydraulische krachtunits, offshore kerstbomen, hogedruk chemische injectieskids en diepwater manifoldsystemen.

Elk hogedruk elleboog socketlasuiteinde is precisie-gefreesd volgens ASME B16.11 dimensionale toleranties, wat zorgt voor een consistente passing met leidingen van schedule 80 en schedule 160. De 316 roestvrijstalen kwaliteit, met 2-3% molybdeen, biedt aanzienlijk verbeterde weerstand tegen chloride-geïnduceerde putcorrosie en spleetcorrosie in vergelijking met 304, waardoor deze gesmede elleboog de definitieve keuze is voor maritieme, offshore en kustindustriële omgevingen. Strenge kwaliteitscontrole omvat PMI (Positive Material Identification) testen op elke warmtelot, hydrostatische scheidingswandtesten op 1,5 keer de nominale druk, en vloeistofpenetrantonderzoek van kritieke oppervlakken volgens ASME Sectie V vereisten om eventuele oppervlakteonregelmatigheden te detecteren die de drukintegriteit kunnen aantasten.

Technische Specificaties

Belangrijkste Voordelen en Toepassingsgebieden

• Uitzonderlijke Drukcapaciteit: 6000LBS classificatie maakt inzet mogelijk in ultra-hogedruk hydraulische circuits, wellhead besturingsleidingen en onderzeese manifoldleidingen waar standaard Klasse 3000 fittingen ondermaats zouden zijn voor het operationele bereik.
• Integriteit van Gesloten-Matrijs Smeden: De gesmede korrelstroom volgt de contour van de elleboog, wat tot 30% hogere vermoeiingssterkte biedt in vergelijking met investeringsgegoten equivalenten en vrijwel het risico op interne porositeit-gerelateerde lekpaden elimineert.
• 316 Molybdeen-Versterkte Corrosiebescherming: Het molybdeengehalte van 2-3% in 316 roestvrij staal biedt kritieke weerstand tegen putcorrosie in chloridehoudende omgevingen, waaronder zeewater spuitzones, chemische verwerkingsgebieden en kustindustriële faciliteiten.
• Hydraulische Krachtunits: Essentieel voor het verbinden van hogedruk pompafvoerleidingen met accumulatorbanken, directionele regelklep manifolds en intensifier circuits die werken bij drukken boven 350 bar (5000 psi).
• Offshore Olie- en Gasplatforms: Inzet in bovendekse procesleidingen, chemische injectiesystemen, hydraulische besturingskabels en wellhead instrumentatieleidingen waar 316 roestvrij staal voldoet aan de materiaal kwalificatievereisten van NORSOK M-650.
• Hogedruk Chemische Injectie: Geschikt voor methanol, corrosieremmer en schaalremmer injectieleidingen die werken bij drukken tot 6000 psi in raffinaderij- en petrochemische procesunits.
• Diepwater Onderzeese Systemen: Compatibel met super duplex en 316 roestvrijstalen onderzeese leidingen in manifold pods, pipeline end terminations (PLETs) en flowline verbindingssystemen die geschikt zijn voor waterdiepten van meer dan 3000 meter.
• Hydrostatische Testbanken: Gebruikt bij druktesten van manifoldassemblages voor kleppen, actuatoren en downhole gereedschappen waarbij de fitting zelf de testdrukklasse van de te evalueren apparatuur moet overschrijden.

Veelgestelde Vragen

V: Wat is het verschil tussen 3000LBS en 6000LBS drukklassen voor gesmede socketlas ellebogen?

A: De 6000LBS aanduiding geeft aan dat de fitting is geclassificeerd voor een maximale koudwerkdruk (CWP) van 6000 psi bij omgevingstemperatuur, wat het dubbele is van de 3000LBS classificatie. Deze hogere classificatie wordt bereikt door een verhoogde wanddikte, verbeterde smeedreductieverhoudingen en strengere niet-destructieve onderzoekseisen. Een 6000LBS socketlas elleboog kan visueel worden onderscheiden van 3000LBS door zijn merkbaar zwaardere wandsectie en grotere socketdiepte. Bij het kiezen tussen de twee moeten de systeemontwerpdruk, de veiligheidsfactorvereisten volgens de ASME B31.3 Process Piping code, en het leidingenschema (Sch 160 of XXS voor 6000LBS service) allemaal samen worden overwogen. De 6000LBS gesmede roestvrijstalen elleboog is de standaardkeuze voor hogedruk hydraulische systemen waar piekpunt operationele drukken regelmatig 3000 psi overschrijden.

V: Hoe zorgt de socketlasverbinding voor lekvrije prestaties onder 6000 psi omstandigheden?

A: De socketlasverbinding creëert een filletlas tussen de pijp OD en de socketnaaf van de elleboogfitting. De 1/16-inch (1,6 mm) speling tussen het pijpeinde en de bodem van de socket maakt thermische uitzetting van de pijp tijdens het lassen mogelijk zonder een scheurvormende spanningsconcentrator te creëren. De resulterende circulaire filletlas zorgt voor een volledige penetratiedichting met een sterkte die de barstdruk van de pijp overschrijdt. Na het lassen wordt vloeistofpenetrantonderzoek volgens ASME Sectie V Artikel 6 uitgevoerd op alle socketlasverbindingen in onze faciliteit om de afwezigheid van oppervlaktescheuren, porositeit of gebreken in de fusie te verifiëren. Voor zure service toepassingen in H2S-houdende omgevingen passen we NACE MR0175/ISO 15156 hardheidsgecontroleerde lasprocedures toe om sulfidestressscheurvorming in de warmte-beïnvloede zone van deze hogedruk elleboogfitting te voorkomen.

V: Kan deze 6000LBS gesmede elleboog worden geleverd met volledige materiaal traceerbaarheid en inspectie door derden?

A: Absoluut. Elke gesmede roestvrijstalen elleboog wordt geleverd met een EN 10204 Type 3.1 materiaaltestrapport dat de chemische samenstelling, mechanische eigenschappen (treksterkte, vloeigrens, rek, reductie van oppervlakte) en Charpy V-notch slagwaarden bij gespecificeerde testtemperaturen documenteert. Volledige traceerbaarheid van de warmtelot wordt gehandhaafd vanaf het originele staalmolencertificaat via het smeden, warmtebehandelen, bewerken en de eindinspectiefasen. We verwelkomen inspectiebureaus van derden, waaronder Bureau Veritas, DNV, Lloyd's Register, SGS en TUV, om hydrostatische testen, PMI-verificatie, dimensionale controles en NDE-procedures in onze faciliteit bij te wonen. Extra NDE-opties, waaronder radiografisch onderzoek (RT) en ultrasoon onderzoek (UT), kunnen op verzoek worden uitgevoerd voor kritieke service gesmede elleboogtoepassingen.
