Oplossing Gekoeld 316 roestvrij staal 90 graden LR Elbow ASTM A403

Oplossing gegloeid 316 roestvrij staal 90 graden LR bocht ASTM A403

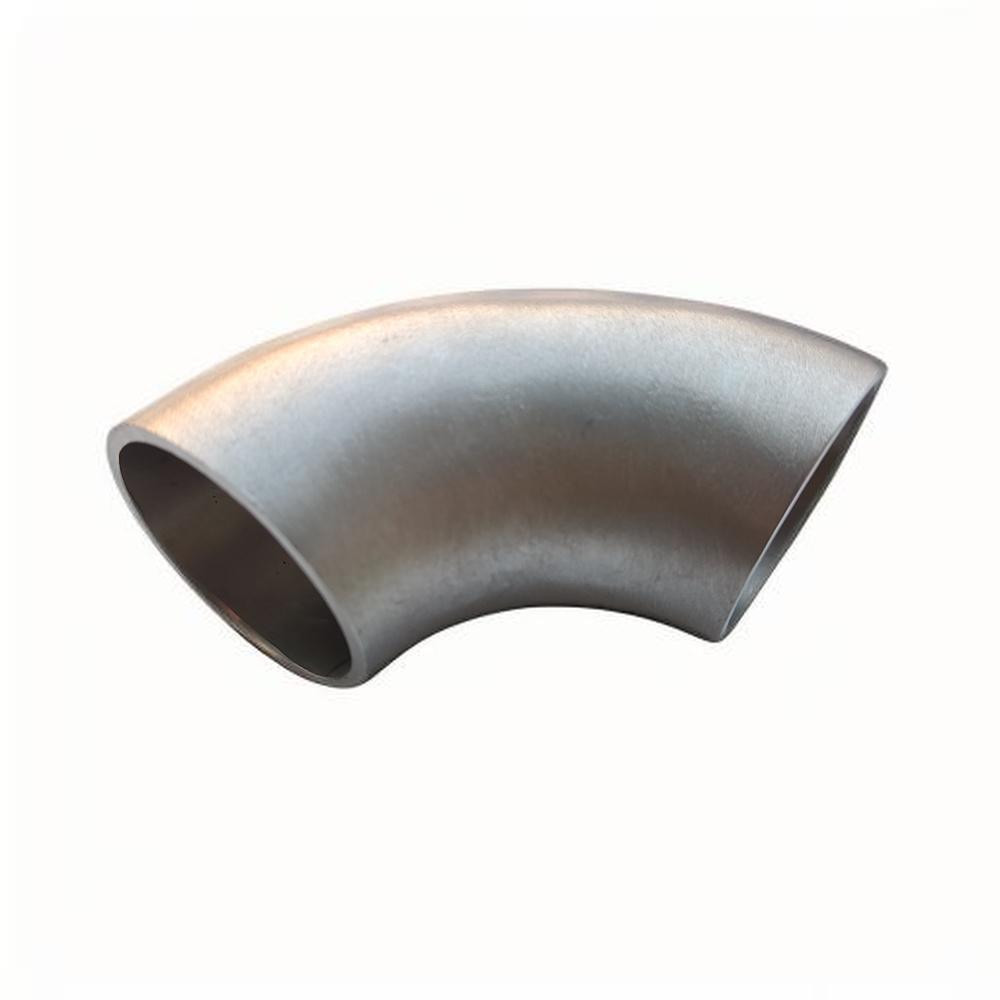

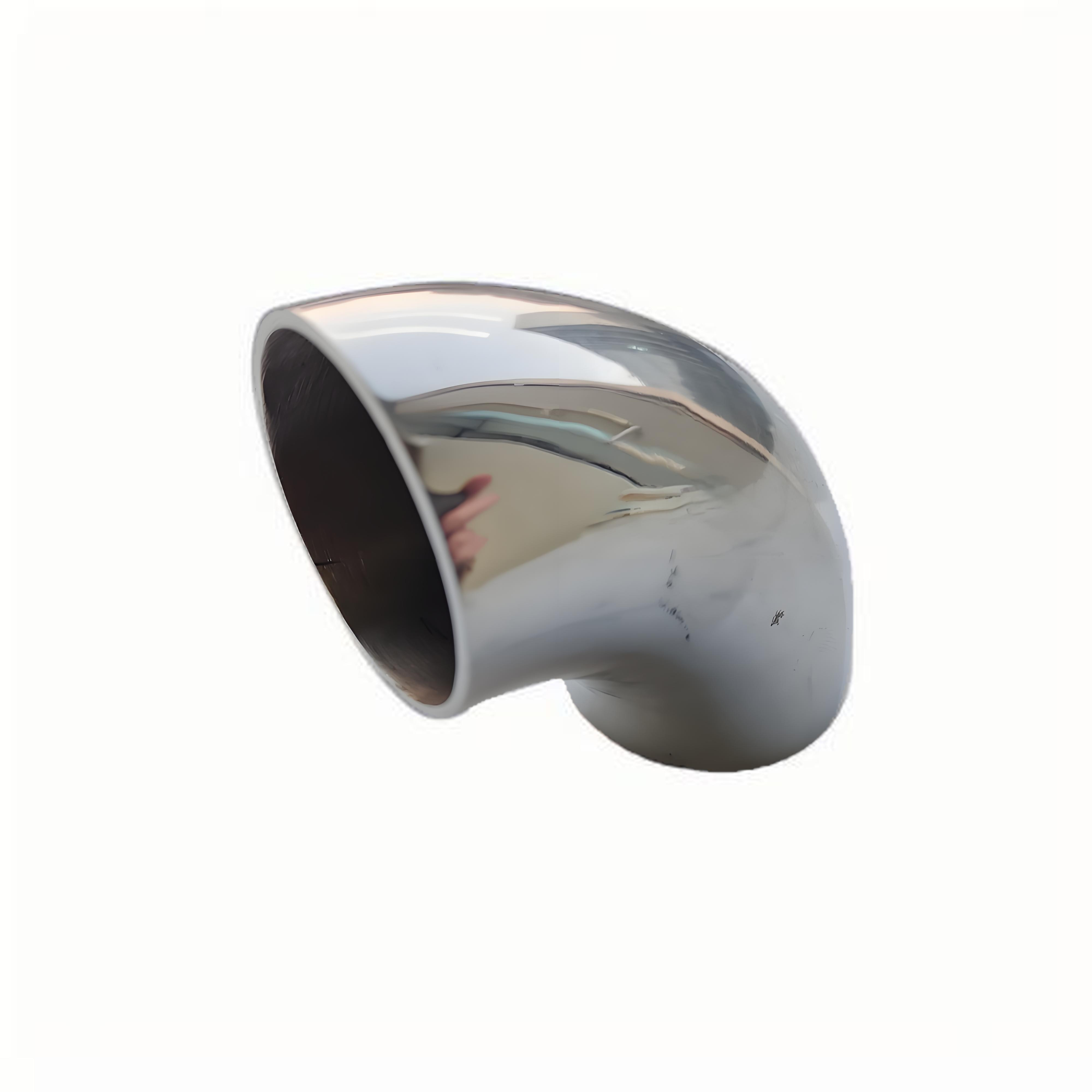

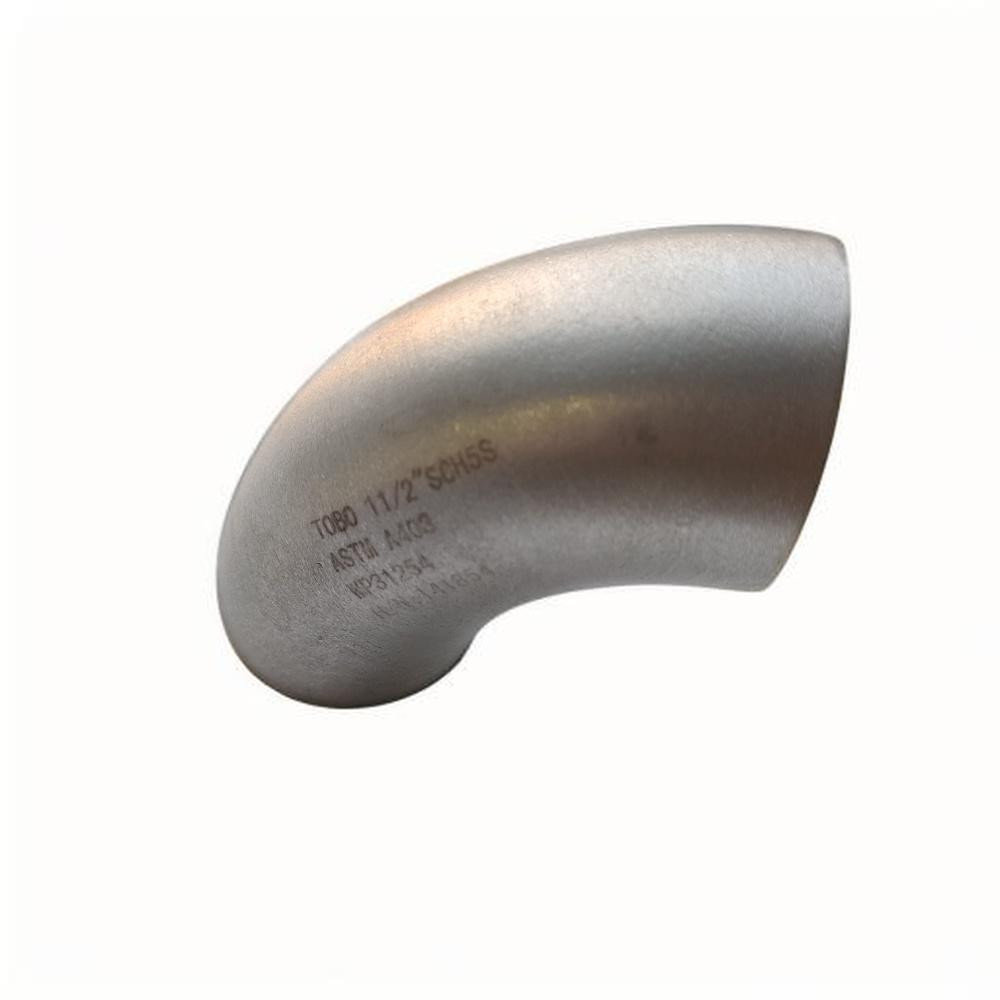

De oplossing gegloeide 316 roestvrij stalen 90 graden bocht met lange radius, vervaardigd in volledige naleving van ASTM A403 WP316-S, is ontworpen voor kritische procesleidingen waar weerstand tegen interkristallijne corrosie van het grootste belang is. De oplossing gloeiende warmtebehandeling bij 1040°C (1904°F) gevolgd door snelle waterkoeling lost chroomcarbide precipitaten op die zich vormen aan korrelgrenzen tijdens las- of warmvormingsprocessen. Deze metallurgische restauratie herhomogeniseert de austenitische microstructuur, waardoor het materiaal effectief opnieuw wordt gesensibiliseerd en het inherente weerstandsvermogen tegen interkristallijne aantasting in zure procesomgevingen wordt hersteld. Voor chemische procesinstallaties, raffinage-eenheden en petrochemische faciliteiten waar leidingen worden blootgesteld aan hete organische zuren, oxiderende media en chloridehoudende processtromen, levert deze stompe lasbocht de betrouwbare langetermijnintegriteit die niet-gegloeide alternatieven niet kunnen evenaren.

De geometrie met lange radius (R=1.5D) van deze oplossing gegloeide bocht zorgt voor een soepele, geleidelijke verandering in de stromingsrichting die turbulentie-geïnduceerde erosie en drukverlies minimaliseert in vergelijking met configuraties met korte radius. Elke ASTM A403-conforme fitting ondergaat IGC (Interkristallijne Corrosie) testen volgens ASTM A262 Practice E (Strauss Test) om te verifiëren dat het oplossing gloeiende proces de vereiste sensibilisatieweerstand heeft bereikt. De stompe las met afgeschuinde uiteinden is bewerkt volgens ASME B16.9 afmetingen, wat zorgt voor een consistente wortelopening en spiegelvlakgeometrie voor volledig penetrerend GTAW of SMAW lassen in het veld. Voor ingenieurs die leidingen specificeren volgens ASME B31.3 Process Piping of ASME B31.1 Power Piping codes, vertegenwoordigt deze oplossing gegloeide 316 roestvrij stalen bocht een volledig code-conforme, traceerbare en gedocumenteerde fittingoplossing.

Technische Specificaties

Belangrijkste Voordelen en Toepassingsgebieden

• Herstelde weerstand tegen interkristallijne corrosie: Het oplossing gloeiende proces bij 1040°C gevolgd door snelle koeling lost chroomcarbiden die aan de korrelgrenzen zijn uitgescheiden volledig op, herstelt de beschermende chroomoxide passieve laag en elimineert gevoeligheid voor interkristallijne aantasting in zure media.
• Gevalideerde IGC Prestaties: Elke warmtebehandelingsbatch ondergaat ASTM A262 Practice E Strauss testen met een kokende koper-sulfaat-zwavelzuuroplossing. De afwezigheid van interkristallijne scheurvorming na 15 uur blootstelling en 180 graden buigtesten levert gedocumenteerd bewijs van her-sensibilisatieweerstand.
• Volledige ASTM A403 Conformiteit: De oplossing gegloeide bocht voldoet aan alle vereisten van ASTM A403, inclusief chemische samenstelling (C ≤ 0.08%, Cr 16-18%, Ni 10-14%, Mo 2-3%), trek-eigenschappen (≥515 MPa UTS, ≥205 MPa YS), en acceptatiecriteria voor de plattestest.
• Chemische Procesinstallaties: Essentieel voor procesleidingen die hete azijnzuur, mierenzuur, fosforzuur en gemengde organische zuurstromen transporteren bij temperaturen tot 400°C, waar gesensibiliseerd 316 roestvrij staal voortijdig zou falen door interkristallijne corrosie.
• Raffinage Hydroprocessing Eenheden: Inzet in hogedruk reactor effluentleidingen, fractionator overheadsystemen en zure waterstripper circuits waar de combinatie van verhoogde temperatuur en H2S-houdende omgevingen zowel oplossing gloeien als NACE MR0175 conformiteit vereist.
• Petrochemische Ethyleenfabrieken: Geschikt voor quenchwater, caustic wash en pygas waterstofleidingscircuits waar proces-side corrosie gecombineerd met externe isolatie CUI (corrosie onder isolatie) omstandigheden interkristallijne aantasting in niet-gegloeide fittingen kan veroorzaken.
• Farmaceutische en Fijne Chemie: Geselecteerd voor reactor koelmantel loops, oplosmiddel herwinningsleidingen en clean-in-place distributie headers waar batch procesreiniging met hete zure oplossingen anders korrelgrens aantasting in gelaste of koudvervormde roestvrijstalen componenten zou kunnen veroorzaken.
• Nucleaire Balans van Installaties: Gebruikt in hulpkoelwater, chemische en volumeregeling, en afvalverwerkingssystemen bij kerncentrales, waar ASTM A403 gecertificeerd materiaal met volledige traceerbaarheid en IGC testrapporten verplicht is volgens ASME Sectie III inkoopspecificaties.

Veelgestelde Vragen

V: Waarom is oplossing gloeien cruciaal voor 316 roestvrij stalen bochten die in chemische processen worden gebruikt?

A: Tijdens de productie van een stompe lasbocht verwarmt de warmvormingsoperatie het materiaal tot het sensibilisatietemperatuurbereik van 425-870°C (800-1600°F). In dit bereik combineren chroomatomen zich met koolstof aan de korrelgrenzen om chroomcarbide precipitaten (Cr23C6) te vormen. Deze precipitaten onttrekken de aangrenzende korrelgrensgebieden van chroom onder de 12% drempel die nodig is voor roestvrijstalen passiviteit. Het resultaat is een microstructuur die gevoelig is voor interkristallijne corrosie wanneer deze wordt blootgesteld aan zure procesmedia. Oplossing gloeien van de bocht bij 1040°C lost deze chroomcarbiden weer op in oplossing, en de snelle waterkoeling vergrendelt het chroom in een homogene verdeling door de austenietmatrix. Zonder deze warmtebehandeling kan een chemisch blootgestelde 316 bocht fitting binnen enkele maanden na gebruik falen door korrelgrens aantasting, ook al lijkt de bulk materiaalsamenstelling acceptabel.

V: Hoe profiteert de geometrie met lange radius van procesleidingen in vergelijking met bochten met korte radius?

A: De oplossing gegloeide bocht met lange radius (R=1.5D) biedt een geleidelijkere overgang van het stromingspad in vergelijking met de kortere R=1.0D geometrie. Voor procesleidingen resulteert dit in een ongeveer 30% lagere drukval per fitting, verminderde erosiesnelheden in stromen met slib of deeltjes, en voldoende rechte tangentlengte voor correcte radiografie van de naadlas. Lange radius is de standaard per ASME B31.3 en B31.1 voor proces- en energieleidingen, tenzij ruimtebeperkingen specifiek een bocht met korte radius vereisen. Voor chemische procesinstallaties waar het minimaliseren van pompenergie en het maximaliseren van de levensduur van apparatuur operationele prioriteiten zijn, biedt de ASTM A403 bocht met lange radius meetbare voordelen in de totale eigendomskosten ten opzichte van zijn tegenhanger met korte radius.

V: Welke documentatie wordt bij elke oplossing gegloeide 316 roestvrij stalen bocht geleverd?

A: Elke fitting wordt geleverd met een uitgebreid EN 10204 Type 3.1 certificeringspakket, inclusief: (1) analyse van de chemische samenstelling van de oorspronkelijke smelt met traceerbaarheid naar het fabriekscertificaat, (2) testresultaten van mechanische eigenschappen (treksterkte, vloeigrens, breukrek, en oppervlaktecontractie), (3) de oplossing gloeiende tijd-temperatuurcurve met specificatie van het koelmedium, (4) ASTM A262 Practice E IGC testrapport met slagings-/faalresultaat en testparameters, (5) dimensionaal inspectierapport dat conformiteit met ASME B16.9 toleranties verifieert, inclusief buitendiameter, wanddikte, midden-tot-vlak afmeting en afschuininggeometrie, en (6) visuele inspectierapport en rapport van de oppervlakteconditie. Voor NACE MR0175 conforme bestellingen leveren wij bovendien hardheidstestresultaten (≤22 HRC maximaal) en een conformiteitsverklaring die bevestigt dat aan alle eisen voor zure dienst is voldaan voor deze oplossing gegloeide bocht fitting.
