Hoge Opbrengst S31803 Duplex Roestvrij Staal Naadloze Pijp 2205 Ontwerp van Dunne Wand Drukvaten

Hoge Opbrengst S31803 Duplex Roestvrij Staal Naadloze Buis voor Ontwerp van Dunne Wand Drukvaten

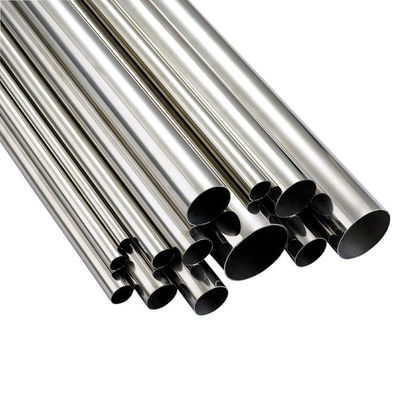

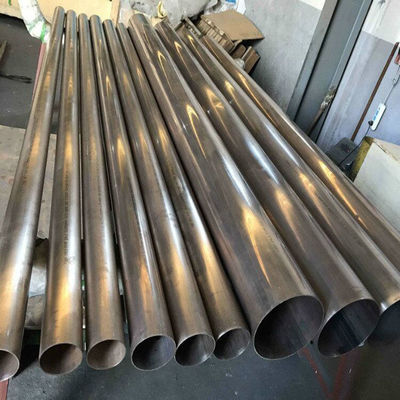

De S31803 duplex roestvrijstalen naadloze buis (algemeen bekend als 2205, EN 1.4462) levert ongeveer twee keer de vloeigrens van conventioneel 316L austenitisch roestvrij staal, waardoor ingenieurs drukvaten, warmtewisselaars en procespijpleidingsystemen met aanzienlijk dunnere wanden kunnen ontwerpen. Met een minimale vloeigrens van 450 MPa (65 ksi) vergeleken met 170 MPa voor 316L, maakt de S31803 duplex buis wanddikteverminderingen van 30-50 procent mogelijk met behoud van identieke drukbestendigheid volgens de ontwerpregels van ASME Boiler and Pressure Vessel Code Sectie VIII Divisie 1. Deze ontwerp van dunne wand drukvaten benadering vertaalt zich direct in gereduceerd materiaal gewicht, lagere kosten voor fabricage en lasverbruiksartikelen, verminderde eisen aan structurele ondersteuning, en vereenvoudigde logistiek voor hantering en installatie, terwijl tegelijkertijd superieure weerstand tegen chloride putcorrosie wordt geboden met een PREN-waarde van 34 of hoger.

De gebalanceerde ferriet-austeniet microstructuur (ongeveer 50 procent van elke fase) combineert de hoge sterkte en weerstand tegen spanningscorrosie scheurvorming in chlorideomgevingen van de ferrietfase met de taaiheid en lasbaarheid van de austenietfase. Deze unieke dual-phase structuur biedt uitzonderlijke weerstand tegen spanningscorrosie scheurvorming in chloridehoudende omgevingen waar standaard 304 en 316 roestvrij staalsoorten gevoelig zijn voor catastrofale storingen. Elke buis wordt oplossing gehard bij 1020-1100 graden Celsius gevolgd door snelle waterkoeling om de optimale fasebalans te bereiken, geverifieerd door ASTM E562 metallografische puntentelling meting op monsterringen van elke warmtebehandelingsbatch. Gecertificeerd conform NACE MR0175/ISO 15156 voor zure dienst in H2S-houdende olie- en gasomgevingen tot niveau VI ernst met aangetoonde weerstand tegen sulfide spanningscorrosie.

Technische Specificaties

Gewichtsbesparing en Ontwerpvoordelen

• 50 Procent Vloeigrens Voordeel: Met een minimale vloeigrens van 450 MPa tegenover 170 MPa voor 316L, maakt S31803 duplex buis wanddikteverminderingen van 30-50 procent mogelijk voor identieke ontwerpdrukklassen volgens ASME B31.3 en ASME Sectie VIII Divisie 1, wat direct de materiaalaankoopkosten per meter verlaagt.
• Totale Installatiekosten Reductie: Dunnere wand buis vermindert verbruik van lasverbruiksartikelen, verkort lastijd door minder vulpassen, verlaagt de omvang van post-las inspecties, en minimaliseert warmtebehandelingsvereisten, wat de totale installatiekosten collectief met 15-25 procent verlaagt in vergelijking met 316L buissystemen met equivalente druk.
• Structurele Gewichtsbesparing: Gereduceerd buisgewicht vertaalt zich in lichtere pijpsteunstructuren, kleinere staalprofielen voor pijpdragers, verminderde funderingsbelastingen, en lagere kraancapaciteitsvereisten tijdens de constructie, wat cumulatieve kapitaaluitgavenbesparingen oplevert voor het gehele project.
• Verbeterde Stromingscapaciteit: Dunnere wanden met identieke buitendiameter vergroten het interne dwarsdoorsnede stromingsgebied, waardoor de vloeistof snelheid, drukval en pompenergieverbruik gedurende de levensduur van het leidingsysteem worden verminderd, wat jaar na jaar doorlopende operationele kostenbesparingen genereert.
• Vereenvoudigde Offshore Logistiek: Op offshore platforms waar gewicht cruciaal is, vermindert de 30-50 procent gewichtsreductie per strekkende meter duplex buis direct het tonnage van de bovendekse structurele staal, de vereisten voor dekversterking, en de specificaties voor de kraancapaciteit van installatieschepen.
• Verbeterde Vermoeiingslevensduur: De fijnkorrelige duplex microstructuur biedt superieure vermoeiingsweerstand in vergelijking met grofkorrelige austenitische roestvrij staalsoorten, waardoor de levensduur wordt verlengd in toepassingen die onderhevig zijn aan drukcycli, thermische transiënten, of door trillingen veroorzaakte cyclische belasting.

Toepassingen

• Drukvaten en Opslagtanks: Ontwerp met dunne wanden voor hogedrukseparatoren, knock-out drums, buffertanks en opslagvaten in offshore olie- en gas-, chemische en petrochemische installaties waar gewicht, materiaalkosten en optimalisatie van het fabricageschema kritische projectdrivers zijn.
• Warmtewisselaars en Koelers: Buis- en mantelzijde leidingen voor schelp- en buiswarmtewisselaars, aansluitingen van platenwarmtewisselaars, headers van luchtgekoelde warmtewisselaars, en verbindingsleidingen voor proceskoelers die werken in chloridehoudend koelwater of procesvloeistof.
• Onderzeese Manifolds en Jumpers: S31803 duplex wordt veelvuldig gespecificeerd voor onderzeese productiemanifolds, pijpleidingspringers, spoolstukken en tie-in verbindingen waar hoge sterkte de wanddikte vermindert voor weerstand tegen instorting op grote diepte, terwijl de duplex corrosieweerstand geproduceerd water met een hoog chloridegehalte aankan.
• Ontziltingsinstallaties: Hogedruk omgekeerde osmose (SWRO) toevoerleidingen, pekelafvoerleidingen, en aansluitingen van energieherstelapparaten waar de combinatie van hoge drukbestendigheidseisen en agressieve chlorideomgeving de dunwandige duplex tot de geoptimaliseerde materiaalkeuze maakt.
• Chemische Procesapparatuur: Reactor verbindingsleidingen, zuurtransportleidingen, oplosmiddelherstel systemen, en corrosieve media handling waar 316L een buitensporige wanddikte zou vereisen en 904L of nikkel legeringen onbetaalbare materiaalkosten zouden hebben.

Veelgestelde Vragen

V: Hoeveel gewicht kan ik besparen door over te schakelen van 316L naar S31803 duplex voor drukvaten leidingen?
A: De gewichtsbesparing is direct evenredig met de wanddiktevermindering die haalbaar is door het vloeigrens voordeel. Aangezien de toegestane spanningen volgens ASME B31.3 en Sectie VIII Divisie 1 bij ontwerptemperatuur voor S31803 ongeveer 2,0-2,5 keer hoger zijn dan voor 316L, vermindert de berekende minimale wanddikte met een vergelijkbare factor voor identieke ontwerpomstandigheden. Voor een typische 12-inch NPS buis ontworpen voor 50 bar bij 100 graden Celsius, is de berekende wanddikte voor 316L ongeveer 9,5 mm (SCH 40), terwijl S31803 slechts 4,0 mm (SCH 10S) vereist. Dit komt overeen met een gewichtsreductie van 49 kg/m naar 21 kg/m: een besparing van 57 procent. Over een leidingsysteem van 500 meter bespaart dit 14 ton materiaal, waardoor staalconstructies, lasverbruiksartikelen en installatie arbeid proportioneel worden verminderd.

V: Behoudt dunwandige duplex buis voldoende corrosie-marge voor langdurig gebruik?
A: Ja, en dit is een fundamenteel voordeel van duplex roestvrij staal. In tegenstelling tot koolstofstaal waarbij corrosie-marge moet worden toegevoegd aan de drukontwerp wanddikte (typisch 1,5-3,0 mm), weerstaat duplex roestvrij staal algemene corrosie door zijn passieve chroomoxide oppervlaktefilm en ervaart het geen progressieve wandverdunning in correct geselecteerde serviceomgevingen. De PREN-waarde van 34 of hoger voor S31803 garandeert weerstand tegen putcorrosie bij chloridegehaltes tot 10.000 ppm bij omgevingstemperaturen. Dit betekent dat de wanddikte berekend voor drukbestendigheid alleen voldoende is voor de volledige ontwerplevensduur zonder extra offerdikte toe te voegen, wat het gewichtsbesparende voordeel verder vergroot in vergelijking met koolstofstalen alternatieven die aanzienlijke corrosie-marge toevoegingen vereisen.

V: Is S31803 duplex buis geschikt voor zure dienst met H2S aanwezig?
A: Ja, S31803 staat vermeld in NACE MR0175/ISO 15156-3 Tabel A.28 als acceptabel voor zure dienst binnen gedefinieerde omgevingsgrenzen. De maximale hardheid van 31 HRC (290 HBW) vereist door NACE wordt gemakkelijk bereikt door een juiste oplossing gloeien warmtebehandeling bij 1020-1100 graden Celsius gevolgd door snelle waterkoeling. Bij omgevingstemperatuur is S31803 geschikt voor zure dienst tot ongeveer 0,1 bar (1,5 psi) H2S partiële druk met 10 procent NaCl pekel bij pH 4,5 of hoger volgens laboratoriumtestgegevens. Voor hogere H2S niveaus of zure dienst bij verhoogde temperatuur, kan de super duplex kwaliteit S32750 (2507) met PREN 41 of hoger worden aanbevolen. Wij leveren volledige NACE MR0175 conformiteitscertificaten bij elke zending, met documentatie van hardheidstesten, microstructuurverificatie, en corrosietesten volgens ASTM G48 Methode A voor kritische putcorrosie temperatuurbepaling.

V: Hoe wordt de juiste ferriet-austeniet balans geverifieerd in de afgewerkte buis?
