| Plaats van herkomst: | China |
|---|---|
| Merknaam: | TOBO |
| Certificering: | ISO9001, API,CE |
| Modelnummer: | Tobo-095 |
| Min. bestelaantal: | 1 stk |
| Prijs: | 7.9 USD per pcs |
| Verpakking Details: | Houten vakje of houten pallet of als verzoek |
| Levertijd: | 7-15 het werkdagen |
| Betalingscondities: | Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 1118000 PCs per maand |
| Naam van het product: | TOBO-uiteindelassen die 180 D elleboog passen | Materiaal: | Het staal van roestvrij staal/carbon |
|---|---|---|---|
| standaard: | ASTM, JIS, BS, DIN, UNI | Maat: | Naadloze 1/2“ aan 24“ laste 24“ aan 72“ |
| Muurdikte: | SCH10-SCH160 XXS | Toepassing: | Aardolie, Chemisch product, Macht, Gas, Metallurgie |
| Certificering: | ISO9001, API,CE | Techniek: | Lassen |
| Type: | Elleboog | Plaats van Oorsprong: | China |
| Markeren: | De Montage van de Stuiklasbuis,industriële pijpmontage |
||

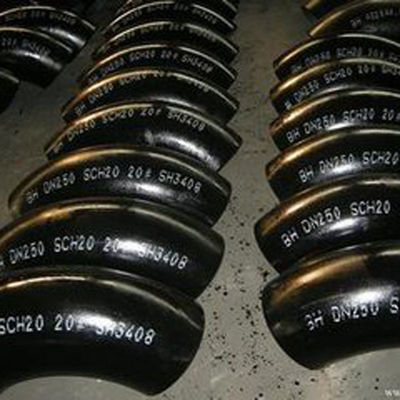

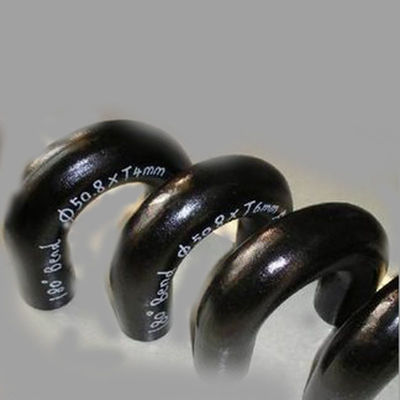

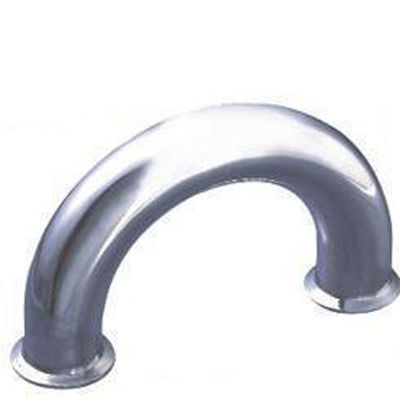

Van de de Pijpmontage van het uiteindelassen het Koolstofstaalelleboog 180 Elleboog voor Chemische Aardolie,
Snel Detail:
| Type van pijpmontage | Korte Straalelleboog (90D, 45D, 180D) |
| Standaardspecificatie | ASTM, JIS, BS, DIN, UNI ENZ. |
| Materiaal | Roestvrij staal |
| Verbinding | Lassen |
| Vorm | Gelijke |
| Technieken | Gesmeed |
| Kwalificatie | ISO9001, API, CE |
| Toepassing | Aardolie, Chemisch product, Macht, Gas, Metallurgie |
| Materiaal | Duwende Machine, Beveling-Machine, Zand het Vernietigen Machine |
| Dikte | Sch10-Sch160 XXS |
| Grootte | Naadloze 1/2“ aan 24“ laste 24“ aan 72“ |
| Oppervlakte van Afwerking | Antirust Olie, Gegalvaniseerd Heet |
Materiaal:
| Materiaal | ASTM | Koolstofstaal (ASTM A234WPB, A234WPC, A420WPL6. |
|
Roestvrij staal (ASTM A403 WP304,304L, 316,316L, 321. 1Cr18Ni9Ti, 00Cr19Ni10, 00Cr17Ni14Mo2, ect.) |
||
| Legeringsstaal: A234WP12, A234WP11, A234WP22, A234WP5, A420WPL6, A420WPL3 |
||
| DIN | Koolstofstaal: St37.0, St35.8, St45.8 | |
| Roestvrij staal: 1.4301, 1.4306, 1.4401, 1.4571 | ||
| Legeringsstaal: 1.7335, 1.7380, 1.0488 (1,0566) | ||
| JIS | Koolstofstaal: PG370, PT410 | |
| Roestvrij staal: SUS304, SUS304L, SUS316, SUS316L, SUS321 | ||
| Legeringsstaal: PA22, PA23, PA24, PA25, PL380 | ||
| GB | 10#, 20#, 20G, 23g, 20R, Q235,16Mn, 16MnR, 1Cr5Mo, 12CrMo, 12CrMoG, 12Cr1Mo |
Specificatie:
| Nd | OD (MM.) | Centrum aan eind | Gewicht ong. KG/PCS | ||||||
| DN | DUIM | OD | A | O | 5S | 10S | jaren '20 | jaren '40 | de jaren '80 |
| 20 | 3/4 | 25 20,7 | - | - | - | - | - | - | - |
| 25 | 1 | 32 33,4 | 25 | 50 | 0,055 | 0,096 | 0,11 | 0,11 | 0,15 |
| 32 | 11/4 | 38 42,2 | 32 | 64 | 0,069 0,075 | 0,102 0,132 | 0,14 0,15 | 0,158 0,17 | 0,20 0,236 |
| 40 | 11/2 | 45 48,3 | 38 | 76 | 0,12 0,13 | 0,18 0,186 | 0,2 0,21 | 0,22 0,24 | 0,3 0,33 |
| 50 | 2 | 57 60,3 | 51 | 102 | 0,17 0,176 | 0,297 0,308 | 0,787 0,396 | 0,42 0,44 | 0,6 0,616 |
| 65 | 21/2 | 73 76,1 | 64 | 128 | 0,35 0,364 | 0,53 0,546 | 0,64 0,655 | 0,89 0,91 | 1.0 1,29 |
| 80 | 3 | 89 | 76 | 152 | 0,486 | 0,729 | 0,972 | 1.36 | 1.94 |
| 90 | 31/2 | 101.6 | 89 | 178 | 0,7 | 1.05 | 1.4 | 1.96 | 2.8 |
| 100 | 4 | 108 114,3 | 102 | 204 | 0,90 0,94 | 1.2 1,4 | 1.7 1,876 | 2.56 2,77 | 4.0 4,13 |
| 125 | 5 | 133 141,3 139,7 | 127 | 254 | 1.8 2,02 | 2.1 2,37 | 3.2 3,49 | 4.0 4,4 | 6.5 6,98 |
| 150 | 6 | 159 168,3 165,2 | 152 | 304 | 2.6 2,9 | 3.1 3,4 | 4.8 5,0 | 6.8 7,1 | 10.3 11,0 |
| 200 | 8 | 219 216,3 | 203 | 406 | 6.25 5,0 | 7.0 6,8 | 11.08 10,7 | 14.1 13,5 | 22 21 |
| 250 | 10 | 273 267,3 | 254 | 508 | 10.08 9,7 | 11.2 10,0 | 17.6 16,0 | 24.6 23,0 | 44.8 40,0 |
| 300 | 12 | 325 323,9 318,5 | 305 | 610 | 14.8 | 16.7 | 23.3 | 37 | 64.5 |
| 350 | 14 | 377 355,6 | 356 | 711 | 19.1 15,6 | 22 19,5 | 38 34 | 48.6 42,6 | 80.0 74,0 |
| 400 | 18 | 426 406,4 | 406 | 812 | 29.0 26,5 | 35 30 | 57.0 49,9 | 67 62 | 149.0 135,0 |
| 500 | 20 | 529 508 | 508 | 1016 | - | - | - | - | - |
| 550 | 22 | 559 | 559 | 1118 | - | - | - | - | - |
