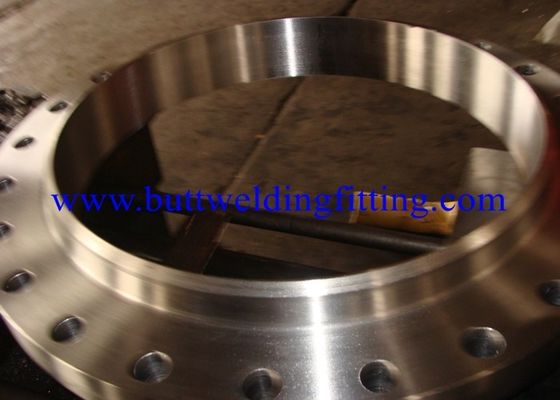

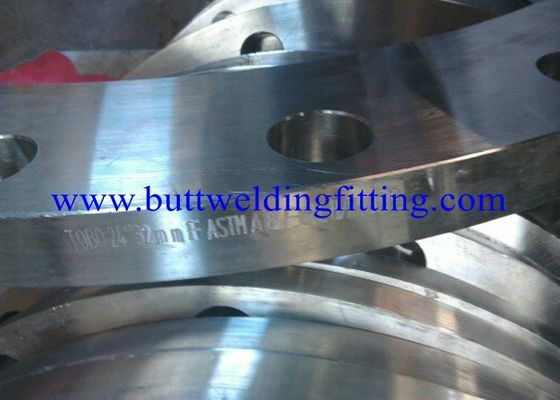

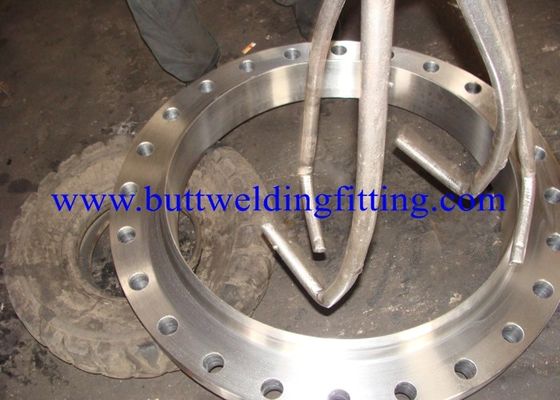

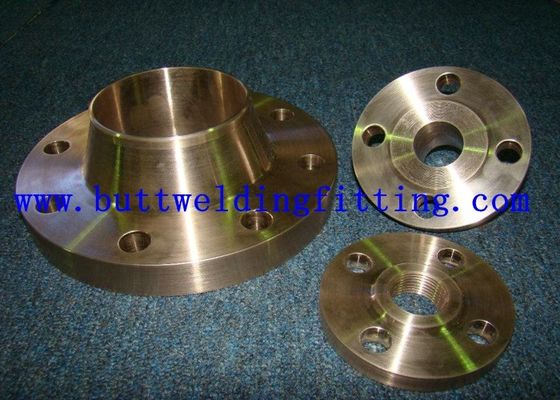

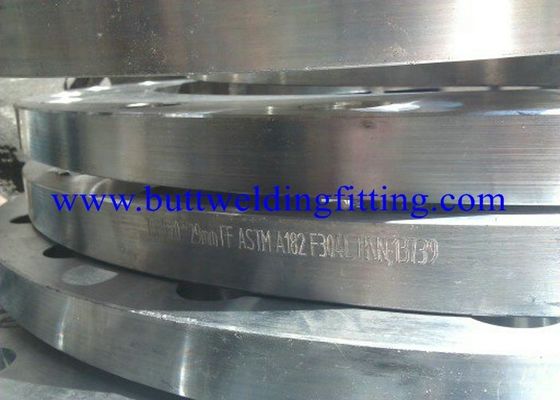

De Hals van het roestvrij staal316l WNRF Lassen voorziet Klasse 150 van DN100 Pn16 voor Pijpinzameling van een flens

  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection
  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection
  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection
  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection
  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection
Plaats van herkomst China
Merknaam TOBO
Certificering SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Modelnummer 31254 1,4547 254 SMO
Min. bestelaantal 1PC
Prijs US $ 10 - 100 / Kilogram
Verpakking Details Zeewaardige houten die gevallen of pallets door steelband of vanaf de eisen van de cliënt worden geb
Levertijd 30 dagen na het Ontvangen van de 30% Vooruitbetaling door T/T of LC
Betalingscondities L / C, T / T, Western Union
Levering vermogen 50 metrische ton/Metrische tonnen per Maand
Productdetails
Type Plaatflens OD 9,5 tot 219mm
Classificatie 150#~2500# geconfronteerd met RF (verhoogd vlak); FF (vlak vlak); RTJ (ringtype verbinding); RJ (ringverbindingsvlak) TG (tong- en
Productieproces Duwen, persen, smeden, gieten, enz. Verpakking Houten kisten, pallets, nylon zakken of volgens de eisen van de klant;
MOQ 1PCS Levertijd 10-100 dagen afhankelijk van hoeveelheid
Betalingsvoorwaarden L/C, T/T Verzending FOB- Tianjin/Shanghai, CFR, CIF enz.
Toepassing Pijpleiding en kleppenverbinding Oppervlaktebehandeling Ingelegd, 2B, No.4, BA, Haarlijn, Spiegel
Markeren

smeedstukkenflenzen en montage

,

Stuiklasflenzen
Laat een bericht achter
Productomschrijving

DIN 2633 PN16-de FLENSwnrf Klasse 150/Class300/Class900 van de LASSENhals

Specificaties

Grootte:

Programma DN of zoals u vereiste

Materiaal:

Roestvrij staal

Norm:

ASTM, ASME, DIN, EN, BS, ISO, JIS, GB ENZ.

Plaats van Oorsprong:

Shanghai, China (Vasteland)

Modelaantal:

Gesmede Flens

Standaard of Niet genormaliseerd:

Norm

Productnaam:

DIN 2633 PN16-de FLENSwnrf Klasse 150/Class300/Class900 van de LASSENhals

Type:

Gesmede Flens

Oppervlaktebehandeling:

Ingelegd, 2B, No.4, BEDELAARS, Haarscheurtje, Spiegel

Techniek:

ERW

Toepassing:

Toepassing: motor, bouw, olie, geneeskunde, voedsel…

Handelstermijn:

FOB, CIF, CFR, EXW

Groottewaaier:

OD 9,5 tot 219mm GEWICHT 0.25mm tot 3mm

MOQ:

500kg

Steekproef:

Ja, vrij voor stamgastklanten
Verpakking & Levering

Verpakkingsdetails:

1. Houten Pallet
2. Anti-natte geweven zak
3. zonodig

Leveringsdetail:

7-10 dagen, volgens de definitieve hoeveelheid

Flenmetingen & Benaderende Massa's
Flenzen van de de flensdin 2633 lassende hals van Duitsland de standaard; nominale druk 16
Vorschweißflansche DIN 2633 Nenndruck 16
Bruidenà souder à collerette DIN 2633: druk nominale 16
Pijp Flens Hals Opgeheven gezicht Schroeven Gewicht
(7,85 Kg/dm3)
Geschat d1 D B k h1 d3 s r h2 d4 F Gaten Draad d2 Kg
Diameter ISO-Reeks DIN-Reeks
15 - 20 95 14 65 35 30 2 4 6 45 2 4 M 12 14 0.648
21,3 - 32
20 - 25 105 16 75 38 38 2,3 4 6 58 2 4 M 12 14 0.952
26,9 - 40
25 - 30 115 16 85 38 42 2,6 4 6 68 2 4 M 12 14 1,14
33,7 - 45
32 - 38 140 16 100 40 52 2,6 6 6 78 2 4 M 16 18 1,69
42,4 - 56
40 - 44,5 150 16 110 42 60 2,6 6 7 88 3 4 M 16 18 1,86
48,3 - 64
50 - 57 165 18 125 45 72 2,9 6 8 102 3 4 M 16 18 2,53
60,3 - 75
65 76,1 - 185 18 145 45 90 2,9 6 10 122 3 4 M 16 18 3,06
80 88,9 - 200 20 160 50 105 3,2 8 10 138 3 8 M 16 18 3,7
100 - 108 220 20 180 52 125 3,6 8 12 158 3 8 M 16 18 4,62
114,3 - 131
125 - 133 250 22 210 55 150 4 8 12 188 3 8 M 16 18 6,3
139,7 - 156
150 - 159 285 22 240 55 175 4,5 10 12 212 3 8 M 20 22 7,75
168,3 - 184
(175) 193,7 - 315 24 270 60 210 5,4 10 12 242 3 8 M 20 22 9,85
200 219,1 - 340 24 295 62 235 5,9 10 16 268 3 12 M 20 22 11
250 - 267 405 26 355 70 285 6,3 12 16 320 3 12 M 24 26 15,6
273 - 292
300 323,9 - 460 28 410 78 344 7,1 12 16 378 4 12 M 24 26 22
350 355,6 - 520 30 470 82 390 8 12 16 438 4 16 M 24 26 31,2
- 368 28,8
400 406,4 - 580 32 525 85 445 8 12 16 490 4 16 M 27 30 39,3
- 419 36,3
(450) 457 - 640 34 585 85 490 8 12 16 550 4 20 M 27 30 44,3
500 508 - 715 34 650 90 548 8 12 16 610 4 20 M 30 33 61
600 610 - 840 36 770 95 652 8,8 12 18 725 5 20 M 33 36 75,4
700 711 - 910 36 840 100 755 8,8 12 18 795 5 24 M 33 36 77
800 813 - 1025 38 950 105 855 10 12 20 900 5 24 M 36 39 101
900 914 - 1125 40 1050 110 955 10 12 20 1000 5 28 M 36 39 122
1000 1016 - 1255 42 1170 120 1058 10 16 22 1115 5 28 M 39 42 162
NOTA:
1. Het onder ogen zien volgens DIN 2526
Vlak gezicht:
Vorm A, Gezicht zonder enige vereisten
Vorm B, machinaal bewerkt Gezicht Rz=160, (niet meer vlot dan 40µm)
Opgeheven Gezicht:
Vorm C, machinaal bewerkt Gezicht Rz=160, (niet meer vlot dan 40µm)
Vorm D, machinaal bewerkt Gezicht Rz=40,
Vorm E, machinaal bewerkt Gezicht Rz=16,
2. Tong en groef volgens DIN 2512
Vorm F, Tong
Vorm N, Groef
3. Mannetje en Wijfje volgens DIN 2513, DIN 2514
Vorm V13, V14, Mannetje
Vorm R13, R16, Wijfje
4. Chemfering voor diafragma-las verpakking, PN64-PN400, volgens DIN 2695
5. Onder ogen ziend voor lens-shaped verbindingen, PN64-PN400, volgens DIN 2696
Productiecapaciteit & Aankoopdetails
1. De Afmeting DN15 van de leveringsflens - DN2000 (1/2“ - 80“), Gesmede Flens.
2. Materieel Koolstofstaal: RST37.2, C22.8, S235JR, ST37, P235GH, P245GH, P250GH, ASTM A105
3. Materieel Roestvrij staal: ASTM A182 F304, F304L, F316, F316L, F321 ENZ.
4. Flenzen Antiroest: Antiroestolie, Zwarte Verf, Gele Verfdeklaag, Hete Ondergedompeld Gegalvaniseerde, Koude Gegalvaniseerd enz.
5. Maandelijkse Output: 3000 ton per Maand.
6. Leveringstermijnen: CIF, FOB- CFR, EXW.
7. Betalingsvoorwaarden: Directe overboeking (T/T), Onherroepelijke L/C bij Gezicht enz.
8. Minimumordehoeveelheid: 1Ton of 100Pcs.
9. Kwaliteitswaarborg: Het Certificaat van EN10204 3,1, Molencertificaat, Derde partijinspectie, de Vrije Vervangingsdienst.
10. Vind Meer Vereisten in Flenzenmarkt.

De Hals van het roestvrij staal316l WNRF Lassen voorziet Klasse 150 van DN100 Pn16 voor Pijpinzameling van een flensDe Hals van het roestvrij staal316l WNRF Lassen voorziet Klasse 150 van DN100 Pn16 voor Pijpinzameling van een flens

Markeringen:

Stuiklasflenzen

smeedstukkenflenzen en montage

Gesmede Montage en Flenzen
