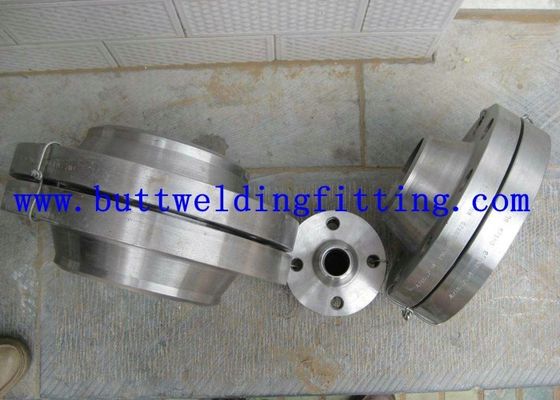

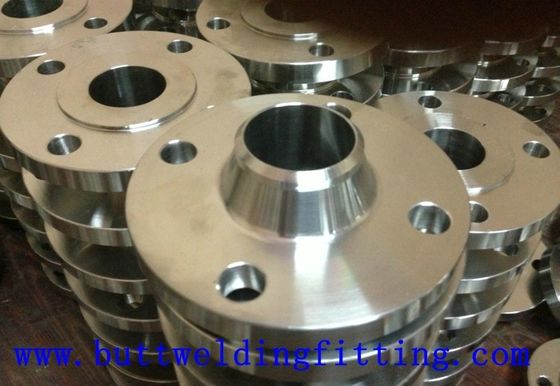

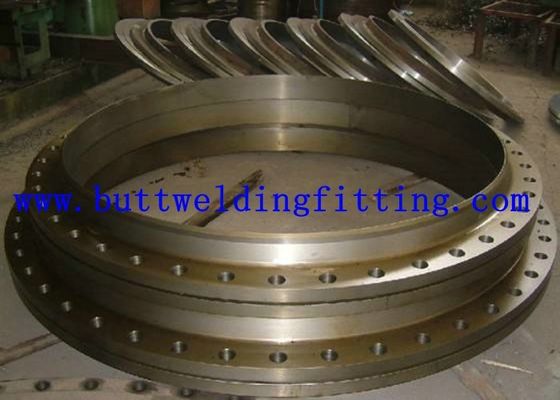

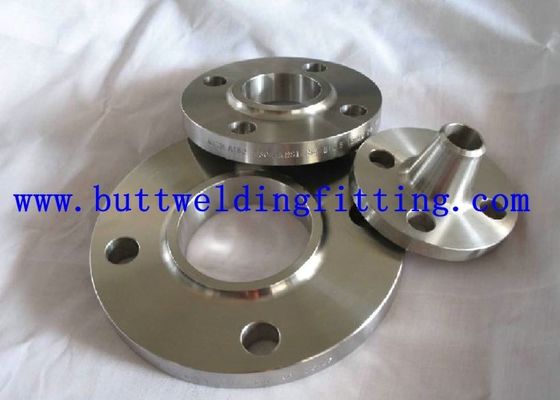

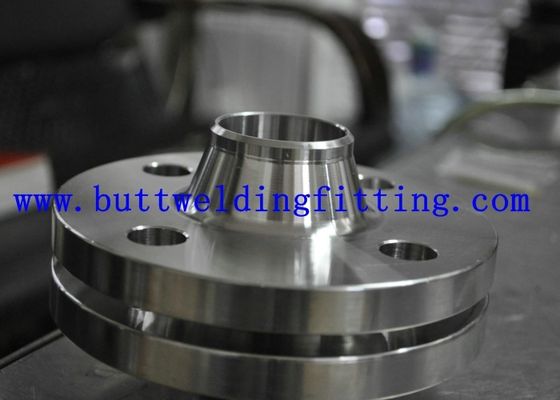

Ansi Asme Asa B16.5 Opgeheven het Gezichtsklasse 150/300/600 van de Plaatring Flens

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
Plaats van herkomst China
Merknaam TOBO
Certificering SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Modelnummer 31254 1,4547 254 SMO
Min. bestelaantal 1PC
Prijs US $ 10 - 100 / Kilogram
Verpakking Details Zeewaardige houten die gevallen of pallets door steelband of vanaf de eisen van de cliënt worden geb
Levertijd 30 dagen na het Ontvangen van de 30% Vooruitbetaling door T/T of LC
Betalingscondities L / C, T / T, Western Union
Levering vermogen 50 metrische ton/Metrische tonnen per Maand
Productdetails
Type Plaatflens OD 9,5 tot 219mm
Klassenclassificatie 150#~2500# Het onder ogen zien Rf (opgeheven gezicht); FF (vlak gezicht); RTJ (ringstype verbinding); RJ (rings gezamenlijk gezicht
Productieproces De duw, Pers, smeedt, Gegoten, enz. Verpakking Houten gevallen, pallets, nylon zakken of volgens de eisen van de klanten
MOQ 1pcs levertijd 10-100 dagen afhankelijk van hoeveelheid
Betalingstermijnen L/C, T/T Verzending FOB- Tianjin/Shanghai, CFR, CIF enz.
Toepassing Pijpleiding en kleppenverbinding Oppervlaktebehandeling Ingelegd, 2B, No.4, BEDELAARS, Haarscheurtje, Spiegel
Markeren

smeedstukkenflenzen en montage

,

Stuiklasflenzen
Laat een bericht achter
Productomschrijving

ANSI, ASME, ASA, B16.5-DE FLENS VAN DE PLAATring HIEF GEZICHTSklasse 150/300/600 OP

Specificaties

Grootte:

Programma DN of zoals u vereiste

Materiaal:

Roestvrij staal

Norm:

ASTM, ASME, DIN, EN, BS, ISO, JIS, GB ENZ.

Plaats van Oorsprong:

Shanghai, China (Vasteland)

Modelaantal:

Gesmede Flens

Standaard of Niet genormaliseerd:

Norm

Productnaam:

ANSI, ASME, ASA, B16.5-OPGEHEVEN HET GEZICHTSklasse 150/300/600 VAN DE PLAATring FLENS

Type:

Gesmede Flens

Oppervlaktebehandeling:

Ingelegd, 2B, No.4, BEDELAARS, Haarscheurtje, Spiegel

Techniek:

ERW

Toepassing:

Toepassing: motor, bouw, olie, geneeskunde, voedsel…

Handelstermijn:

FOB, CIF, CFR, EXW

Groottewaaier:

OD 9,5 tot 219mm GEWICHT 0.25mm tot 3mm

MOQ:

500kg

Steekproef:

Ja, vrij voor stamgastklanten
Verpakking & Levering

Verpakkingsdetails:

1. Houten Pallet
2. Anti-natte geweven zak
3. zonodig

Leveringsdetail:

7-10 dagen, volgens de definitieve hoeveelheid

Flenmetingen & Benaderende Massa's
ANSI, ASME, ASA, B16.5 150LB/SQ.IN. De Flens rf van de plaatring
ø D B g m J k Gaten l Kg.
1/2“ 88,9 11,1 34,9 30,2 22,3 60,3 4 15,9 0.400
3/4“ 98,4 12,7 42,9 38,1 27,7 69,8 4 15,9 0.700
1“ 107,9 14,3 50,8 49,2 34,5 79,4 4 15,9 0.800
1 1/4“ 117,5 15,9 63,5 58,8 43,2 88,9 4 15,9 1.100
1 1/2“ 127,0 17,5 73,0 65,1 49,5 98,4 4 15,9 1.400
2“ 152,4 19,0 92,1 77,8 62,0 120,6 4 19,0 2.200
2 1/2“ 177,8 22,2 104,8 90,5 74,7 139,7 4 19,0 3.600
3“ 190,5 23,8 127,0 107,9 90,7 152,4 4 19,0 4.100
3 1/2“ 215,9 23,8 139,7 122,2 103,4 177,8 8 19,0 5.200
4“ 228,6 23,8 157,2 134,9 116,1 190,5 8 19,0 5.600
5“ 254,0 23,8 185,7 163,6 143,8 215,9 8 22,2 6.300
6“ 279,4 25,4 215,9 192,1 170,7 241,3 8 22,2 7.500
8“ 342,9 28,6 269,9 246,1 221,5 298,4 8 22,2 12.600
10“ 406,4 30,2 323,8 304,8 276,3 361,9 12 25,4 18.500
12“ 482,6 31,7 381,0 365,1 327,1 431,8 12 25,5 28.000
14“ 533,4 34,9 412,7 400,0 359,1 476,2 12 28,6 36.000
16“ 596,9 36,5 469,9 457,2 410,5 539,7 16 28,6 46.000
18“ 635,0 39,7 533,4 504,8 461,8 577,8 16 31,7 50.000
20“ 698,5 42,9 584,2 558,8 513,1 635,0 20 31,7 64.000
22“ 749,3 46,0 641,2 609,6 564,4 692,1 20 34,9 72.000
24“ 812,8 47,6 692,1 663,6 615,9 749,3 20 34,9 89.000
NOTA:
1. Klasse 150 flenzen behalve Overlappingsverbinding zal met 0,06 (1.6mm) opgeheven gezicht worden geleverd, dat in ‚Dikte‘ (c) en ‚Lengte door Hub‘ (Y1) inbegrepen is, (Y3).
2. Voor misstap-, kunnen het Ingepaste, Contactdooslassen en de Overlappings Gezamenlijke Flenzen, de hubs gestalte gegeven die of verticaal van te bedekken basis of zijn binnen de grenzen van 7 graden vermindert.
3. De blinde Flenzen kunnen met dezelfde hub worden gemaakt zoals dat gebruikt voor misstap-op Flenzen of zonder hub.
4. De het pakkingsoppervlakte en achtereind (lageroppervlakte voor het vastbouten) worden gemaakt binnen 1 graad parallel. Om parallellisme te verwezenlijken, vlek wordt het onder ogen zien uitgevoerd volgens MSS SP-9, zonder dikte (c) te verminderen.
5. De diepte van Contactdoos (d) wordt behandeld door ANSI B 16,5 slechts in grootte door 3 duim, is meer dan 3 duim bij de optie van de fabrikant.
ANSI, ASME, ASA, B16.5 300LB/SQ.IN. Plaatflens rf
ø D B g m J k Gaten l Kg.
1/2“ 95,6 14,3 34,9 38,1 22,3 66,7 4 15,9 0.700
3/4“ 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1.100
1“ 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1.400
1 1/4“ 133,3 19,0 63,5 63,5 43,2 98,4 4 19,0 1.800
1 1/2“ 155,6 20,6 73,0 69,8 49,5 114,3 4 22,2 2.600
2“ 165,1 22,2 92,1 84,1 62,0 127,0 8 19,0 3.400
2 1/2“ 190,5 25,4 104,8 100,0 74,7 149,2 8 22,2 4.400
3“ 209,5 28,6 127,0 117,5 90,7 168,3 8 22,2 6.100
3 1/2“ 228,6 30,2 139,7 133,3 103,4 184,1 8 22,2 7.500
4“ 254,0 31,7 157,2 146,0 116,1 200,0 8 22,2 10.100
5“ 279,4 34,9 185,7 177,8 143,8 234,9 8 22,2 12.500
6“ 317,5 36,5 215,9 206,4 170,7 269,9 12 22,2 14.100
8“ 381,0 41,3 269,9 260,3 221,5 330,2 12 25,4 24.800
10“ 444,5 47,6 323,8 320,7 276,3 387,3 16 28,6 37.100
12“ 520,7 50,8 381,0 374,6 327,1 450,8 16 31,7 50.000
14“ 584,2 54,0 412,7 425,4 359,1 514,3 20 31,7 70.000
16“ 647,7 57,1 469,9 482,6 410,5 571,5 20 34,9 90.000
18“ 711,2 60,3 533,4 533,4 461,8 628,6 24 34,9 112.000
20“ 774,7 63,5 584,2 584,2 513,1 685,8 24 34,9 133.000
22“ 838,2 66,7 641,2 641,2 564,4 742,9 24 41,3 197.000
24“ 914,4 69,8 692,1 701,7 615,9 812,8 24 41,3 208.000
NOTA:
1. Klasse 300 flenzen behalve Overlappingsverbinding zal met 0,06 (1.6mm) opgeheven gezicht worden geleverd, dat in ‚Dikte‘ (c) en ‚Lengte door Hub‘ (Y1) inbegrepen is, (Y3).
2. Voor misstap-, kunnen het Ingepaste, Contactdooslassen en de Overlappings Gezamenlijke Flenzen, de hubs gestalte gegeven die of verticaal van te bedekken basis of zijn binnen de grenzen van 7 graden vermindert.
3. De blinde Flenzen kunnen met dezelfde hub worden gemaakt zoals dat gebruikt voor misstap-op Flenzen of zonder hub.
4. De het pakkingsoppervlakte en achtereind (lageroppervlakte voor het vastbouten) worden gemaakt binnen 1 graad parallel. Om parallellisme te verwezenlijken, vlek wordt het onder ogen zien uitgevoerd volgens MSS SP-9, zonder dikte (c) te verminderen.
5. De diepte van Contactdoos (d) wordt behandeld door ANSI B 16,5 slechts in grootte door 3 duim, is meer dan 3 duim bij de optie van de fabrikant.
ANSI, ASME, ASA, B16.5 600LB/SQ.IN. Plaatflens rf
ø D B g m J k Gaten l Kg.
1/2“ 95,2 14,3 34,9 38,1 22,3 66,7 4 15,9 0.800
3/4“ 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1.400
1“ 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1.600
1 1/4“ 133,3 20,6 63,5 63,5 43,2 98,4 4 19,0 2.100
1 1/2“ 155,6 22,2 73,0 69,8 49,5 114,3 4 22,2 3.100
2“ 165,1 25,4 92,1 84,1 62,0 127,0 8 19,0 3.700
2 1/2“ 190,5 28,6 104,8 100,0 74,7 149,2 8 22,2 5.400
3“ 209,5 31,7 127,0 117,5 90,7 168,3 8 22,2 7.300
3 1/2“ 228,6 34,9 139,7 133,3 103,4 184,1 8 25,4 8.900
4“ 273,0 38,1 157,2 152,4 116,1 215,9 8 25,4 11.800
5“ 330,2 44,4 185,7 188,9 143,8 266,7 8 28,6 24.500
6“ 355,6 47,6 215,9 222,2 170,7 292,1 12 28,6 29.500
8“ 419,1 55,6 269,9 273,0 221,5 349,2 12 31,7 43.000
10“ 508,0 63,5 323,8 342,8 276,3 431,8 16 34,9 70.000
12“ 558,8 66,7 381,0 400,0 327,1 488,9 20 34,9 86.000
14“ 603,2 69,8 412,7 431,8 359,1 527,0 20 38,1 100.000
16“ 685,8 76,2 469,9 495,3 410,5 603,2 20 41,3 142.000
18“ 742,9 82,5 533,4 546,1 461,8 654,0 20 44,4 175.000
20“ 812,8 88,9 584,2 609,6 513,1 723,9 24 44,4 232.000
22“ 869,9 95,2 641,2 666,7 564,4 777,9 24 47,6 292.000
24“ 939,8 101,6 692,1 717,5 615,9 838,2 24 50,8 330.000
NOTA:
1. Klasse 600 flenzen behalve Overlappingsverbinding zal met 0,25 (6.35mm) opgeheven gezicht worden geleverd, dat niet inbegrepen in ‚Dikte‘ (c) en ‚Lengte door Hub‘ (Y1) is, (Y3).
2. Voor misstap-, kunnen het Ingepaste, Contactdooslassen en de Overlappings Gezamenlijke Flenzen, de hubs gestalte gegeven die of verticaal van te bedekken basis of zijn binnen de grenzen van 7 graden vermindert.
3. De blinde Flenzen kunnen met dezelfde hub worden gemaakt zoals dat gebruikt voor misstap-op Flenzen of zonder hub.
4. De het pakkingsoppervlakte en achtereind (lageroppervlakte voor het vastbouten) worden gemaakt binnen 1 graad parallel. Om parallellisme te verwezenlijken, vlek wordt het onder ogen zien uitgevoerd volgens MSS SP-9, zonder dikte (c) te verminderen.
5. De afmetingen van grootte 1/2 door 3 1/2 zijn hetzelfde als voor Klasse 400 Flenzen.
6. De diepte van Contactdoos (d) wordt behandeld door ANSI B 16,5 slechts in grootte door 3 duim, is meer dan 3 duim bij de optie van de fabrikant.
Productiecapaciteit & Aankoopdetails
1. De Afmeting DN15 van de leveringsflens - DN2000 (1/2“ - 80“), Gesmede Flens.
2. Materieel Koolstofstaal: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20MN ENZ.
3. Materieel Roestvrij staal: ASTM A182 F304, F304L, F316, F316L, F321 ENZ.
4. Flenzen Antiroest: Antiroestolie, Zwarte Verf, Gele Verfdeklaag, Hete Ondergedompeld Gegalvaniseerde, Koude Gegalvaniseerd enz.
5. Maandelijkse Output: 3000 ton per Maand.
6. Leveringstermijnen: CIF, FOB- CFR, EXW.
7. Betalingsvoorwaarden: Directe overboeking (T/T), Onherroepelijke L/C bij Gezicht enz.
8. Minimumordehoeveelheid: 1Ton of 100Pcs.
9. Kwaliteitswaarborg: Het Certificaat van EN10204 3,1, Molencertificaat, Derde partijinspectie, de Vrije Vervangingsdienst.
