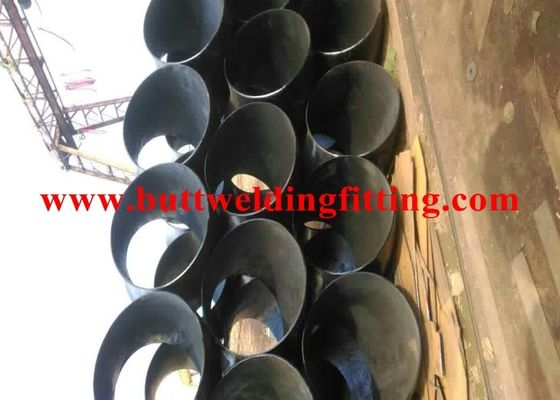

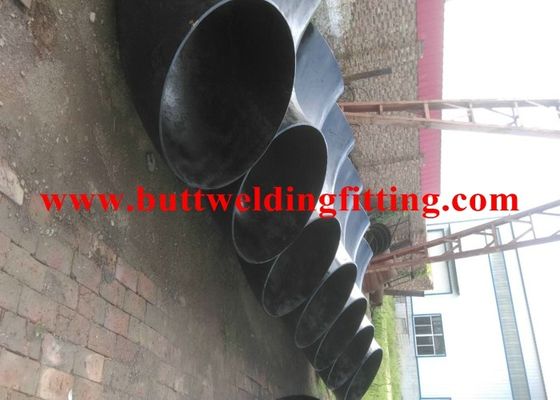

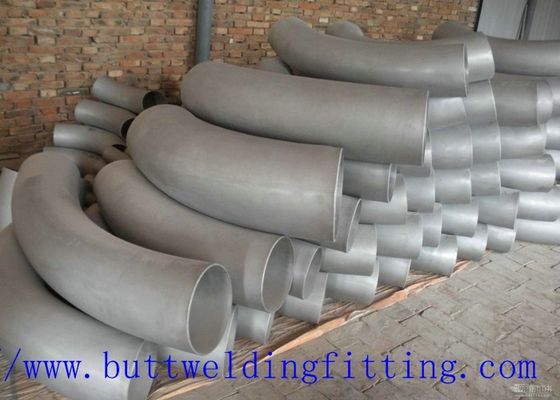

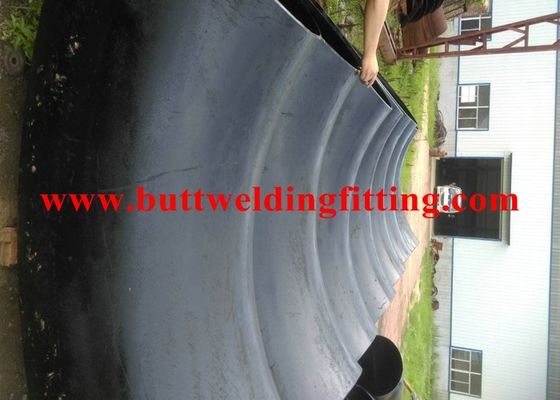

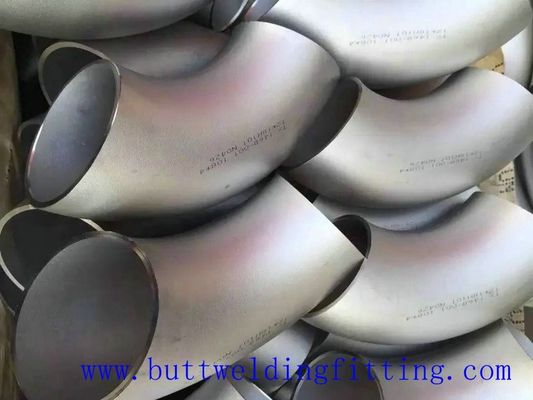

Roestvrij staal/Koolstofstaal het Lassenelleboog ASTM 304 316L van het Grote Diameteruiteinde

  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
Plaats van herkomst China
Merknaam TOBO
Certificering SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Modelnummer ASTM 304/316L
Min. bestelaantal 1PC
Prijs Onderhandelbaar
Verpakking Details VOUW-HOUTEN COMPUTER-AIDED SOFTWARE ENGINEERING OF PALLET
Levertijd 15 het werkdagen
Betalingscondities T/T, D/P, D/A, Western Union
Levering vermogen 9800000PCS per Maand
Productdetails
Productnaam Roestvrij staalelleboog Type Elleboog, T-stuk, Reductiemiddel, GLB, Flens, Pijp
Toepassing Industrieel Technologie Gesmeed
OD 60.30610.00mm Oppervlaktebehandeling zand vernietigen, Zand die, Zand het Vernietigen Rolling
Straal 2D 3D 5D
Markeren

roestvrij staal 90 graden elleboog

,

De Elleboog van het uiteindelassen
Laat een bericht achter
Productomschrijving

Gebeëindigde de Ellebogen90degree LR Spiegel van de roestvrij staal 304/316L Pijp

De elleboog van de Largdiameter is gebogen verbindende stukken die zich bij rechte lengten van pijp, algemeen bij een hoek 90° die of 45° aansluiten, obstakels toelaten om in loodgieterswerk, ventilatie, lassen, en automobieltoepassingen worden vermeden.
Grote Diameterellebogen
Grote Diameterellebogen

Grootte:
5“ - 62“ Duim, DN15-DN1480
Muurdikte: Sch5-Sch160 XXS

Materiaal:
Koolstofstaal: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6, WPHY42, 46, 52, 56, 60, 65, 70
Legeringsstaal: ASTM A234 WP1, WP12, WP11, WP22, WP5, WP7, WP8, WP91 API5L X42 X52 X56 X60 X65 X70 X80
Roestvrij staal: ASME A403 WP304, 304L, 316, 316L, 310
Normen: ANSI, DIN, JIS, GB, ASTM, SH JB, YB, SY, HG, API ASME

Gebruik:
Aardolie, chemisch product, macht, gas, metallurgie.

Onze pijpellebogen worden wijd etc. gebruikt in vele industrieën, zoals machtsgeneratie, aardolie, aardgas, chemische producten, scheepsbouw, het verwarmen, papierfabricage, metallurgie.

45 graad Lange Straalelleboog

Het zonnige Staal is Fabrikant, Exporteur en Leverancier van 45 graad Lange Straalelleboog. De 45 graad Lange vervaardigde Straalelleboog gebruikend superieure rang grondstoffen. De stuiklas wordt 45 graad Lange Straalelleboog gebruikt voor verbindingspijpen van verschillende diameters en vindt brede toepassingen in diverse chemische producten, bouwnijverheid, document, cement & schipbouwers.

Wij hebben geavanceerd productiemateriaal goedgekeurd om tot onze Lange Straal 45 graadelleboog (1D D711.2~D1219.2) te maken, die niet alleen productkwaliteit kan verbeteren, maar ook grondstoffen besparen.

45 graad Lange StraalelleboogGrootte:
Naadloze elleboog: 1/2 " ~24 " DN15~DN600
Lassenelleboog: 6 " ~72“ DN150~DN1800

Muurdikte:
sch10, sch20, sch30, norm, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
Maximum muurdikte: 200mm

Materialen
Koolstofstaal: ASTM/ASME A234 WPB-WPC
Legeringsstaal: ASTM/ASME A234 wp 1-wp 12-wp 11-wp 22-wp 5-wp 91-wp 911
Roestvrij staal: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316TI
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
Lage temperatuurstaal: ASTM/ASME A402 WPL 3-WPL 6
Hoge prestatiesstaal: ASTM/ASME A860 WPHY 42-46-52-60-65-70

Normen
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005 SH/T3408-1996 SH/T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
AFNOR N-F EEN 49-289-1990 AFNOR N-F EEN 49-170-1-1999 AFNOR N-F EEN 49-170-2-2009 AFNOR N-F EEN 49-170-3-2009 AFNOR N-F EEN 49-170-4-2009 ISO3419-1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009

Industriële Processen
Het buigen, het drukken, het drukken, het smeden, het machinaal bewerken en meer

Gediende Industrie
Onze pijpellebogen worden wijd etc. gebruikt in vele industrieën, zoals machtsgeneratie, aardolie, aardgas, chemische producten, scheepsbouw, het verwarmen, papierfabricage, metallurgie.

De stuiklas van ASME B16.9 45 de graad Lange Afmetingen van de Straalelleboog

De stuiklas van ASME B16.9 45 de Elleboogafmetingen van de graad Korte Straal

NPS O.D.
D		 90 graden
Lange Straal
Centrum-aan-Beëindigen
A		 45 graden
Lange Straal
Centrum-aan-Beëindigen
B		 90 graden
3D
Centrum-aan-Beëindigen
A		 45 graden
3D
Centrum-aan-Beëindigen
B
1/2 21.3 38 16 - -
3/4 26.7 38 19 57 24
1 33.4 38 22 76 31
1 ¼ 42.2 48 25 95 39
1 ½ 48.3 57 29 114 47
2 60.3 76 35 152 63
2 ½ 73 95 44 190 79
3 88.9 114 51 229 95
3 ½ 101.6 133 57 267 111
4 114.3 152 64 305 127
5 141.3 190 79 381 157
6 168.3 229 95 457 189
8 219.1 305 127 610 252
10 273 381 159 762 316
12 323.8 457 190 914 378
14 355.6 533 222 1067 441
16 406.4 610 254 1219 505
18 457 686 286 1372 568
20 508 762 318 1524 632
22 559 838 343 1676 694
24 610 914 381 1829 757
26 660 991 406 1981 821
28 711 1067 438 2134 883
30 762 1143 470 2286 964
32 813 1219 502 2438 1010
34 864 1295 533 2591 1073
36 914 1372 565 2743 1135
38 965 1448 600 2896 1200
40 1016 1524 632 3048 1264
42 1067 1600 660 3200 1326
44 1118 1676 695 3353 1389
46 1168 1753 727 3505 1453
48 1219 1829 759 3658 1516

ASME B16.9 45° snakt de Dimensionale Tolerantie van de Straalelleboog

DIMENSIONALE TOLERANTIE - ELLEBOGEN
Voor alle montage Ellebogen 90/45 gr. 180° winst
Nominale Pijpgrootte (NPS) Buitenø
bij Schuine rand		 Binnenø
bij Beëindigen		 Muurdikte
t/t1		 Centrum om Schemerig te beëindigen. A-B-c-m Schemerig centrum aan Centrum.
O		 Terug naar Schemerig Gezicht.
K		 Richt me ment van Einden
U
1/2 2 1/2 1 0,8 Niet 2 7 7 1
3 3 1/2 1 1,6 minder 2 7 7 1
4 +2 -1 1,6 dan 2 7 7 1
5 6 +3 -1 1,6 87,50% 2 7 7 1
8 2 1,6 van nominaal 2 7 7 1
10 +4 -3 3,2 tickness 2 7 7 2
12 18 +4 -3 3,2 3 10 7 2
20 24 +6 -5 4,8 3 10 7 2
26 30 +7 -5 4,8 3 ..... ..... .....
32 48 +7 -5 4,8 5 ..... ..... .....

Hoekigheidstolerantie
Nd Maximum van hoek Maximum van vliegtuig
Q P
1/2 4 1 2
5 8 2 4
10 12 3 5
14 16 3 7
18 24 4 10
26 30 5 10
32 42 5 13
44 48 5 20
Markeringen:

roestvrij staal 90 graden elleboog

De Elleboog van de pijpmontage

De Elleboog van het uiteindelassen
