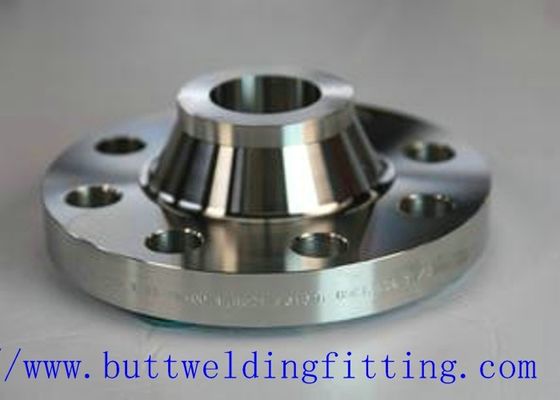

Duurzame Gesmede Montage en Flenzenasme B16.47 Reeksb Klasse 600 de Flenzen van de Lashals

Gesmede de Reeksb Klasse 600 van Staalflenzen ASME B16.47 de Flenzen van de Lashals rangschikt: 1/2“ - 60“

Specificatie:

Grootte: 1/2“ - 60“

Merknaam: TOBO

Klasse: 600 pond

Type: De Flens van de lashals, WN-Flens (Opgeheven Gezicht)

Specialiseer me: Vanaf tekening

Norm:

ANSI/ASME:

ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48

DIN:

DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673

B.S:

BS4504, BS4504, BS1560, BS10, ENZ.

De Flenzen van de lashals worden geboord met de muurdikte van de Flens die gelijke afmetingen hebben aan de aanpassingspijp. De aansteker de pijp grotere is droeg is in de Flens van de Lashals. En omgekeerd is zwaarder de pijp kleinere droeg is in de Flens van de Lashals. De Flenzen van de lashals worden gewoonlijk gebruikt in hoge druksystemen en zijn geschikt voor koude of hete temperaturen.

Van de de Reeksb Las van ASME B16.47 de Halsflenzen

De Reeksb Klasse 75 van ASME B16.47 de Flenzen van de Lashals

De Reeksb Klasse 150 van ASME B16.47 de Flenzen van de Lashals

De Reeksb Klasse 300 van ASME B16.47 de Flenzen van de Lashals

De Reeksb Klasse 600 van ASME B16.47 de Flenzen van de Lashals

De Reeksb Klasse 900 van ASME B16.47 de Flenzen van de Lashals

De Flenzenmateriaal & Rangen van de lashals:

De Halsflenzen van de roestvrij staallas: ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

De Halsflenzen van de Koolstofstaallas: ASTM/ASME A/SA 105 ASTM/ASME A 350, ASTM A 181 LF 2/A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70

De Flenzen van de de Lashals van het legeringsstaal: ASTM/ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91

Duplex de Halsflenzen van de Staallas: ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

De super Duplexflenzen van de Lashals: ASTM/ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61

De Flenzen van de de Lashals van de nikkellegering: Nikkel 200 (UNS Nr. N02200), Nikkel 201 (UNS Nr. N02201), Monel 400 (UNS Nr. N04400), Monel 500 (UNS Nr. N05500), Inconel 800 (UNS Nr. N08800), Inconel 825 (UNS Nr. N08825), Inconel 600 (UNS Nr. N06600), Inconel 625 (UNS Nr. N06625), Inconel 601 (UNS Nr. N06601), Hastelloy C 276 (UNS Nr. N10276), Legering 20 (UNS Nr. N08020), enz.

De Flenzen van de de Lashals van de koperlegering: UNS Nr. C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS Nr C 70600 (Cu - Ni 90/10), C 71500 (Cu-Ni-70/30)

De Flenzen van de de Lashals van het lage TemperatuurKoolstofstaal: ASTM A350, LF2, LF3

Toepassingen van de Reeksb Klasse 600 van ASME B16.47 de Flenzen van de Lashals

De Reeksb Klasse 600 wordt van ASME B16.47 de Flenzen van de Lashals gebruikt in Chemische en petrochemische verwerking.

De Reeksb Klasse 600 wordt van ASME B16.47 de Flenzen van de Lashals gebruikt in elektronika.

De Reeksb Klasse 600 wordt van ASME B16.47 de Flenzen van de Lashals gebruikt in verwerkingsmateriaal om productzuiverheid te handhaven in de behandeling van voedsel, synthetische vezels.

De Reeksb Klasse 600 wordt van ASME B16.47 de Flenzen van de Lashals gebruikt in mariene en zeetechniek.

Kenmerken van de Reeksb Klasse 600 van ASME B16.47 de Flenzen van de Lashals

De Reeksb Klasse 600 van ASME B16.47 de Flenzen van de Lashals is hoogst bestand tegen diverse verminderende chemische producten.

De Reeksb Klasse 600 van ASME B16.47 de Flenzen van de Lashals is uitstekende weerstand tegen bijtende alkali.

De Reeksb Klasse 600 van ASME B16.47 de Flenzen van de Lashals is hoog elektrogeleidingsvermogen.

De Reeksb Klasse 600 van ASME B16.47 de Flenzen van de Lashals is uitstekende corrosieweerstand tegen gedistilleerde en natuurlijke wateren.

De Reeksb Klasse 600 van ASME B16.47 de Flenzen van de Lashals is weerstand tegen neutrale en alkalische zoute oplossingen.

De Reeksb Klasse 600 van ASME B16.47 de Flenzen van de Lashals is uitstekende weerstand tegen droog fluor.

De Reeksb Klasse 600 wordt van ASME B16.47 de Flenzen van de Lashals wijd gebruikt om bijtende soda te behandelen.

De Reeksb Klasse 600 van ASME B16.47 de Flenzen van de Lashals is goede thermische, elektrische en magnetostrictive eigenschappen.

De Reeksb Klasse 600 van ASME B16.47 de Flenzen van de Lashals biedt wat weerstand tegen hydrochloric en zwavelzuren bij bescheiden temperaturen en concentraties aan.

Afmetingen van de Reeksb Klasse 600 van ASME B16.47 de Flenzen van de Lashals

Pijp Normale Diameter.	O.D. VAN Flens	Dik ness (Thk.)	Lengte Door Hub	Diameter van Hub bij Basis	Hub Diameter. Bovenkant	Opgeheven Gezicht Diameter.	Diameter van Bout Cirkel	Nr van Bout Gaten	Diameter van Bout Gaten	Diameter van Bout	Filet Straal Min.
duim	O	C	Y	X	A	R	BD	MILJARD	BH	OB	r1
26“	889	111.3	180.8	698.5	660.4	726.9	806.5	28	44.5	1 5/8	12.7
28“	952.5	115.8	190.5	752.3	711.2	784.4	863.6	28	47.8	1 3/4	12.7
30“	1022.4	125.5	204.7	806.5	762	841.2	927.1	28	50.8	1 7/8	12.7
32“	1085.9	130	215.9	860.6	812.8	895.4	984.3	28	53.8	2	12.7
34“	1162.1	141.2	233.4	914.4	863.6	952.5	1054.1	24	60.5	2 1/4	14.2
36“	1212.9	146.3	242.8	968.2	914.4	1009.7	1104.9	28	60.5	2 1/4	14.2
38“	Grootte 38“ door 60“ is identiek aan reeks a, Klasse 600 flenzen.
