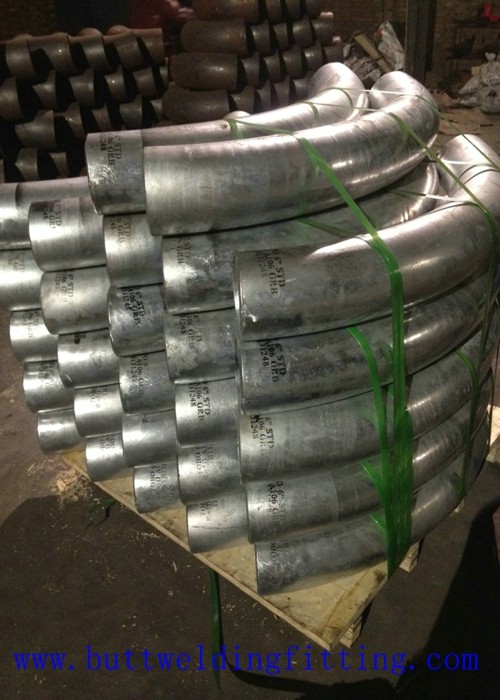

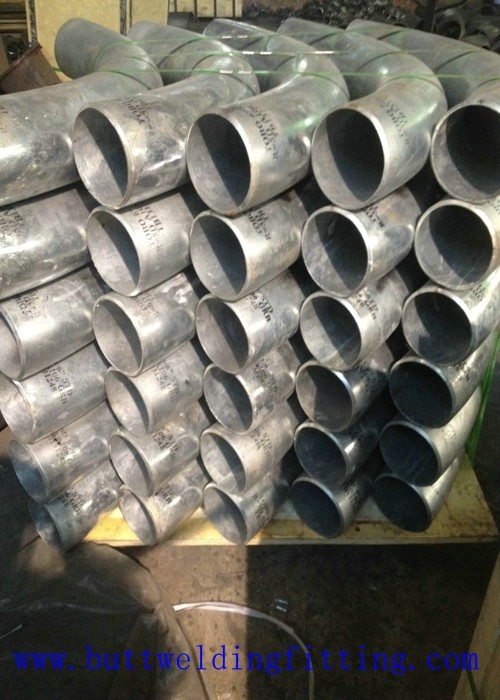

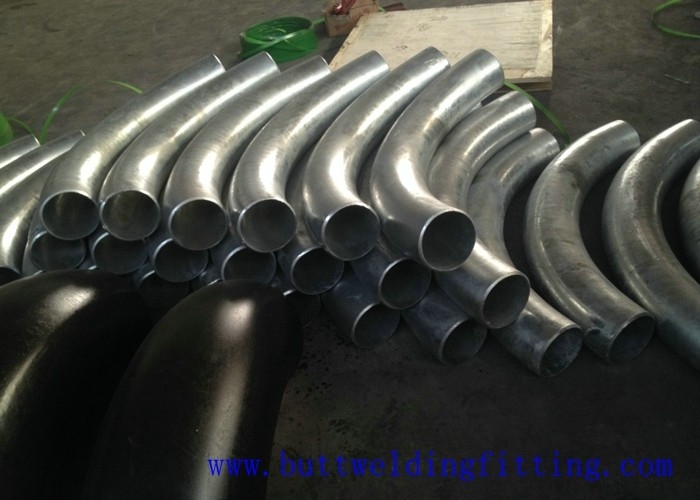

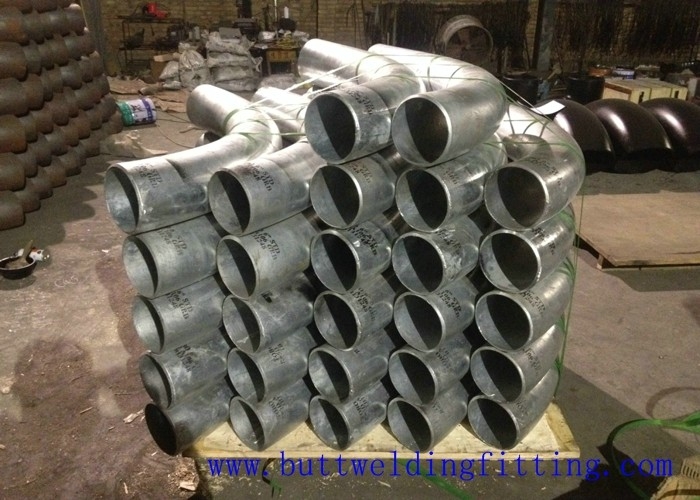

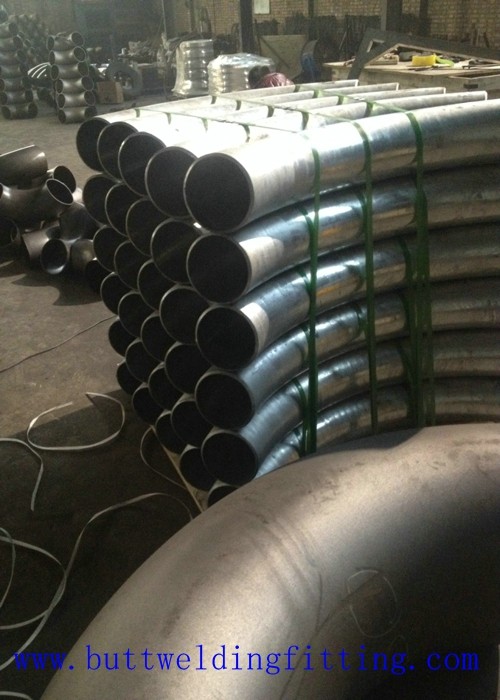

90 van de het Roestvrije staalbuis van de graadelleboog de Krommingengebruik in de Aardolie

  • 90 Degree Elbow Stainless Steel Tube Bends Use In The Petroleum
  • 90 Degree Elbow Stainless Steel Tube Bends Use In The Petroleum
  • 90 Degree Elbow Stainless Steel Tube Bends Use In The Petroleum
  • 90 Degree Elbow Stainless Steel Tube Bends Use In The Petroleum
  • 90 Degree Elbow Stainless Steel Tube Bends Use In The Petroleum
  • 90 Degree Elbow Stainless Steel Tube Bends Use In The Petroleum
Plaats van herkomst China
Merknaam Tobo
Certificering ISO9001, API,CE
Modelnummer Elleboog
Min. bestelaantal 1pcs
Prijs USD Depending on quantity
Verpakking Details VOUW-HOUTEN COMPUTER-AIDED SOFTWARE ENGINEERING OF PALLET
Levertijd 10-100 dagen afhankelijk van hoeveelheid
Betalingscondities L / C, T / T, Western Union
Levering vermogen 3,0000pcs per maand
Productdetails
Materiaal Roestvrij Staal Dikte SCH10-SCH160 XXS
Maat Naadloze 1/2“ aan 24“ laste 24“ aan 72“ Vorm Gelijke
Markeren

kont gelaste buisleidingen

,

industriële pijpmontage
Laat een bericht achter
Productomschrijving

90 van de het Roestvrije staalbuis van de Graadelleboog Krommingengebruik in de Aardolie

1) de naadloze, gescheurde dikte van de buismuur: 1/2 „NPS Sch5S aan 24“ OD x 30mm
2) de muurdikte van de dubbel-spleetbuis: van 10 „aan 58“ OD x 30mm

Productienormen:

1)ASTM ASME A/SA 403 MSS SP43 & SP75-ANSI B16.9 ANSI B16.28 ASTM A815 ASTM B363 B366
2)DIN2605 DIN2615 DIN2616 DIN2617
3)GB12459 GB13401
4)JIS2313

Proces: het roestvrije staal, nikkelkoper gebruikte koude, Doorn (de elleboog kan dikte minimaliseren verdunnend) vormen Gebruikend koolstofstaal, en andere thermische verwerking die, die zich binnen Doorn vormen

Afmetingen: naadloze 1/2 „- 20“ (DN15 - DN500), een spleet 1/2 „- 48“ (DN15 - DN1200)

Normen: GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635,
HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313

Dikte: SCH5S-SCH160

materiaal: roestvrij staal, nikkelkoper, koolstofstaal en laag legeringsstaal, legeringsstaal

1. Productartikel Nr.: 010fittings-Cosco Staal

2. Graad: 15 °, 30°, 45°, 60°, 90°, 180°, mannetje en wijfje

3. Rang: 310S, 310, 309, 309S, 316, 316L, 316Ti, 316LN, 317, 317L, 321, 321H, 347, 347H, 304, 304L, 304H, 304N, 304LN, 302, 301, 201, 202, 904L, Duplex, enz.
Wij kunnen andere specificaties volgens de eisen van klanten ook produceren.

4. Materiaal: 310S, 310,309,309S, 316,316L, 316Ti, 316LN, 317,317L, 321,321H, 347,347H, 304,304L, 304H,

5. 304N, 304LN, 302, 301,201,202,904L, Duplex, enz.

6. Norm:
JIS B2311, B2312, B2312, B2316
ASME/ANSI B16.9, B16.11, B16.28, ASTM A403
MSS SP-43, SP-83, SP-97
GB 12459, GB/T 13401-2005, GB/T 14383-2005, GB/T10752-1995
SY/T0510-1998, ST5257-91

7. Werkdruk: -20° C~150° C

8. Toepassingenwaaier: Voor gebruik op de aardolie, uitsmelting, levensmiddel, macht, papierfabricage, chemisch product, medische apparatuur, luchtvaart, boilerwarmtewisselaar, en andere gebieden.

9. Techniek: gelaste elleboog, geslagen elleboog, heet-Gedrukte elleboog, gesmede elleboog

10. Straal: Lange straal, Korte straal, R=1.5D, R=3D, R=5D, wijfje, mannetje, enz.

11. Type: 15 °, 30 °, 45 °, 60 °, 90 °, 180 °, mannetje en wijfje

12. Buitendiameter: 1/8“ - 100“ (62500mm)

13. Muurdikte: Sch5-SCH 160S, SCH XXS 150lb, 300lb, 400lb, 600lb, 900lb, 1500lb, 2500lb

14. Oppervlakte: het ontharden, het plukken, opgepoetste haarlijn, helder, borstel, met een laag bedekte, zandontploffing, enz.

15. De uitvoer naar: Ierland, Singapore, Indonesië, de Oekraïne, Saudi-Arabië, Spanje, Canada, de V.S., Brazilië, Thailand, Korea

, Iran, India, Egypte, Oman, Koeweit, Zuid-Afrika, Doubai, Mexico, Peru, Maleisië, Vietnam, Rusland, Italië, enz.

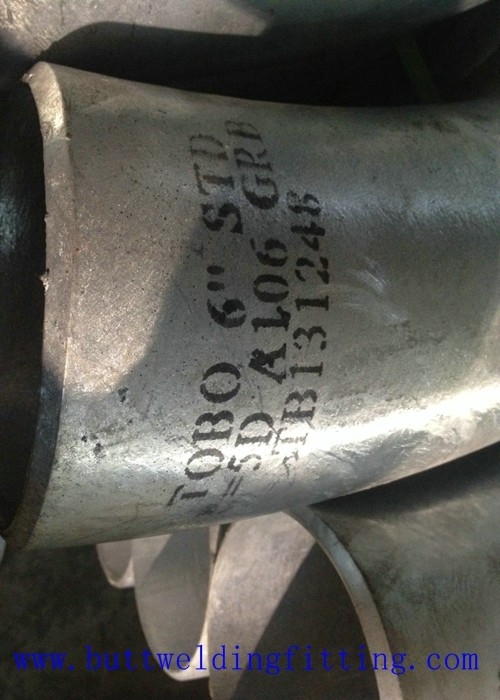

16. Het merken: Geregistreerd embleem, Hitteaantal, Staalkwaliteit, Norm, Grootte

17. Verpakking: Houten doos of houten pallet.

18. H.S code: 73072300

ASME B16.9

grootte Buitendiameter
(OD)		 Muurdikte (t) 90o L/r-Elleboogcentrum om van A de steel te verwijderen 45o L/r-centrum om het einde B te buigen 90o S/R aan het eind van een Centrumelleboog Drie verbindingen met het Centrum voor het einde C.M De lengte van GLB
E
Sch.5S Sch.10S Sch.40S Sch.80S
1/2 0,840 0,065 0,083 0,109 0,147 1.50 0,625 - 1.00 1.00
3/4 1,050 0,065 0,083 0,113 0,154 1.12 0,438 - 1.13 1.00
1 1,315 0,065 0,109 0,133 0,179 1.50 0,875 1.00 1.50 1.50
1-1/4 1,660 0,065 0,109 0,140 0,191 1.88 1.00 1.25 1.88 1.50
1-1/2 1,900 0,065 0,109 0,145 0,200 2.25 1.12 1.50 2.25 1.50
2 2,375 0,065 0,109 0,154 0,218 3.00 1.38 2.00 2.50 1.50
2-1/2 2,875 0,083 0,120 0,203 0,276 3.75 1.75 2.50 3.00 2.00
3 3,500 0,083 0,120 0,216 0,300 4.50 2.00 3.00 3.38 2.50
4 4,500 0,083 0,120 0,237 0,337 6.00 2.50 4.00 4.13 3.00
5 5,563 0,109 0,134 0,258 0,375 7.50 3.12 5.00 4.88 3.50
6 6,625 0,109 0,134 0,280 0,432 9.00 3.75 6.00 5.63 4.00
8 8,625 0,109 0,148 0,322 0,500 12.00 5.00 8.00 7.00 5.00
10 10,750 0,134 0,165 0,375 0,500 15.00 6.25 10.00 8.50 6.00
12 12,750 0,156 0,180 0,375 0,500 18.00 7.50 12.00 10.00 7.00
14 14,000 0,156 0,250 0,375 0,500 21.00 8.75 14.00 11.00 7.50
16 16,000 0,165 0,250 0,375 0,500 24.00 10.00 16.00 12.00 8.00
18 18,000 0,165 0,250 0,375 0,500 27.00 11.25 18.00 13.50 9.00
20 20,000 0,188 0,250 0,375 0,500 30.00 12.50 20.00 15.00 10.00
24 24,000 0,218 0,250 0,375 0,500 36.00 13.50 24.00 17.00 12.00

Toepassingenwaaier: Voor gebruik op de aardolie, uitsmelting, levensmiddel, macht, papierfabricage, chemisch product, medische apparatuur, luchtvaart, boilerwarmtewisselaar, en andere gebieden.
Nota: Het voorzien van klanten van customerized samenstelling, grootte, pakket.

90 van de het Roestvrije staalbuis van de graadelleboog de Krommingengebruik in de Aardolie
