| Plaats van herkomst: | China |
|---|---|
| Merknaam: | TOBO |
| Certificering: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Modelnummer: | ASTM A815 UNS 31803, UNS 32750 |
| Min. bestelaantal: | 2PCS |
| Prijs: | USD0.5 -100 PER PC |
| Verpakking Details: | VOUW-HOUTEN COMPUTER-AIDED SOFTWARE ENGINEERING OF PALLET |
| Levertijd: | 15 dagen |
| Betalingscondities: | T / T, L / C, Western Union |
| Levering vermogen: | 9990000PCS per maand |
| producten: | ASME/ANSI B16.9 rooit Einden | Groottewaaier: | DN15-DN600 (1/2“ - 24“) Naadloos Type DN15 Gelast Type - van DN1200 (1/2“ - 48“) |
|---|---|---|---|
| Type: | (De Naadloze) Einden van de pijpstomp | Materiaal Grade: | ASTM A403 317L, 321, 321H, 347, 347H UNS 31254/254SMo |
| Dikte: | Sch5-Sch160, STD, XS, XXS | ||
| Markeren: | eind van de overlappings het gezamenlijke stomp,De Montage van het stompeind |
||

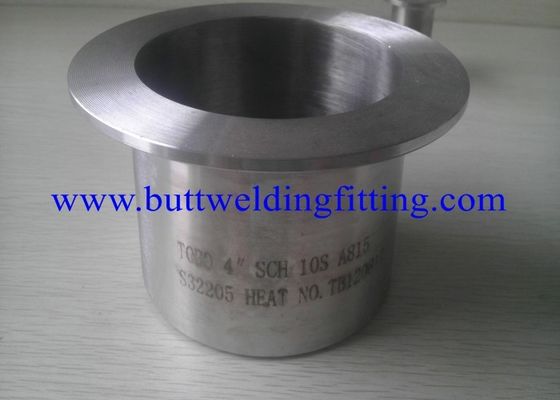

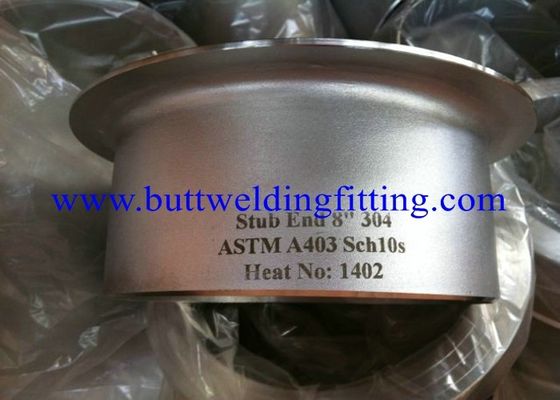

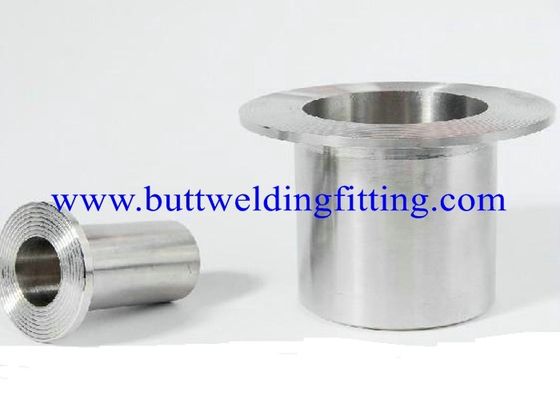

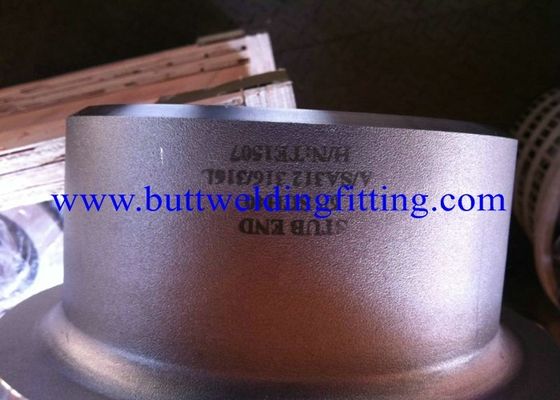

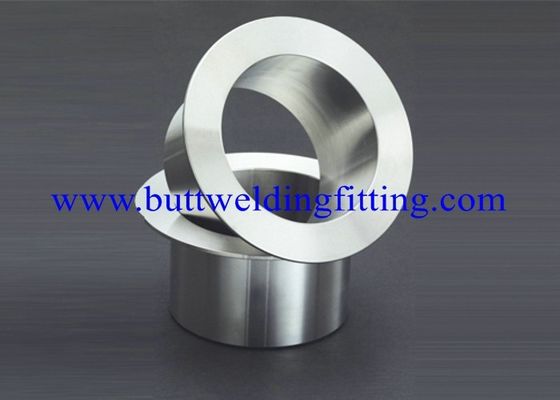

Productnaam: Butt-lassen Roestvrijstalen fitting Stub-eind
Grootte bereik:
DN15-DN600 (1/2 "-24") Naadloos type
DN15 - DN1200 (1/2 "- 48") Gelast type
Wanddikte : SCH5 tot SCH160
Materiaal:
Koolstofstaal: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6 enz.
Roestvrij staal: ASTM A403 WP304 / 304L, WP316 / 316 / L, WP317L, WP321, WP347 & WPS31254
Gelegeerd staal: ASTM A234 WP1 / WP12 / WP11 / WP22 / WP5 / WP7 / WP9 / WP91
Duplex en super duplex staal: ASTM A815 UNS S31803 / S32205 / S32750 / S32760
DIN 1.4301,1.4401,1.4404,1.4541,1.4401,1.4571 enz
Fabricage standaard:
ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43, JISB2311, JIS B2312, JIS B2313, DIN 2605, DIN 2606, DIN2615, DIN2616, BG12459-90, GB / T13401, HGJ514, SH3408, SH3409, HG / T21635, HG / T21631,
End Bevel: volgens de standaard of de eisen van de klant
Oppervlaktebehandeling: gestraalde, roestwerende zwarte olie
Niet-destructieve testen: penetratietest, ultrasone test, radiografische test, inspectie door derden,
DN | NPS | Buitendiameter | Lange patroonlengte, F | Korte patroonlengte, F |
| Diameter van de ronde, G | ||||
Max | min | |||||||||
mm | duim | mm | duim | |||||||
15 | 1/2 | 22.8 | 0.896 | 20.5 | 0,809 | 76 | 51 | 3 | 35 | |
20 | 3/4 | 28.1 | 1.106 | 25.9 | 1.019 | 76 | 51 | 3 | 43 | |
25 | 1 | 35.0 | 10376 | 32.6 | 1.284 | 102 | 51 | 3 | 51 | |
32 | 1.1 / 4 | 43.6 | 10716 | 41.4 | 1.629 | 102 | 51 | 5 | 64 | |
40 | 1.1 / 2 | 49.9 | 1.965 | 47.5 | 1.869 | 102 | 51 | 6 | 73 | |
50 | 2 | 62.4 | 2.456 | 59.5 | 2.344 | 152 | 64 | 8 | 92 | |
65 | 2.1 / 2 | 75.3 | 2.966 | 72.2 | 2.844 | 152 | 64 | 8 | 105 | |
80 | 3 | 91.3 | 3.596 | 88.1 | 3.469 | 152 | 64 | 10 | 127 | |
90 | 3.1 / 2 | 104,0 | 4.096 | 100,8 | 3.969 | 152 | 76 | 10 | 140 | |
100 | 4 | 116.7 | 4,593 | 113.5 | 4,469 | 152 | 76 | 11 | 157 | |
125 | 5 | 144,3 | 5.683 | 140.5 | 5,532 | 203 | 76 | 11 | 186 | |
150 | 6 | 171,3 | 6,743 | 167,5 | 6,594 | 203 | 89 | 13 | 216 | |
200 | 8 | 222,1 | 8,743 | 218,3 | 8,594 | 203 | 102 | 13 | 270 | |
250 | 10 | 277.2 | 10,913 | 272.3 | 10,719 | 254 | 127 | 13 | 324 | |
300 | 12 | 328,0 | 12,913 | 323.1 | 12,719 | 254 | 152 | 13 | 381 | |
350 | 14 | 359.9 | 14.170 | 354,8 | 13,969 | 305 | 152 | 13 | 413 | |
400 | 16 | 411,0 | 16,180 | 405.6 | 15,969 | 305 | 152 | 13 | 470 | |
450 | 18 | 462,0 | 18,190 | 456,0 | 17,969 | 305 | 152 | 13 | 533 | |
500 | 20 | 514,0 | 20,240 | 507.0 | 19,969 | 305 | 152 | 13 | 584 | |
550 | 22 | 565,0 | 22.240 | 558,0 | 21,969 | 305 | 152 | 13 | 641 | |
600 | 24 | 616,0 | 24,240 | 609,0 | 23,969 | 305 | 152 | 13 | 692 | |
Productnaam: Butt-lassen Roestvrijstalen fitting Stub-eind
Grootte bereik:
DN15-DN600 (1/2 "-24") Naadloos type
DN15 - DN1200 (1/2 "- 48") Gelast type
Wanddikte : SCH5 tot SCH160
Materiaal:
Koolstofstaal: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6 enz.
Roestvrij staal: ASTM A403 WP304 / 304L, WP316 / 316 / L, WP317L, WP321, WP347 & WPS31254
Gelegeerd staal: ASTM A234 WP1 / WP12 / WP11 / WP22 / WP5 / WP7 / WP9 / WP91
Duplex en super duplex staal: ASTM A815 UNS S31803 / S32205 / S32750 / S32760
DIN 1.4301,1.4401,1.4404,1.4541,1.4401,1.4571 enz
Fabricage standaard:
ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43, JISB2311, JIS B2312, JIS B2313, DIN 2605, DIN 2606, DIN2615, DIN2616, BG12459-90, GB / T13401, HGJ514, SH3408, SH3409, HG / T21635, HG / T21631,
End Bevel: volgens de standaard of de eisen van de klant
Oppervlaktebehandeling: gestraalde, roestwerende zwarte olie
Niet-destructieve testen: penetratietest, ultrasone test, radiografische test, inspectie door derden,
