EN10253-2 RVS concentrisch verloopstuk DN150 SCH40S

Plaats van herkomst cangzhou, Hebei, China
Merknaam HENGYU
Certificering ISO 9001:2015, PED 2014/68/EU, EN 10204 3.1
Modelnummer SSR-RD-EN10253-DN150
Min. bestelaantal 10 stuks
Prijs USD 22-48 / Piece
Verpakking Details Multiplex behuizing met waterdicht papier, stalen strip en zeewaardige exportverpakking
Levertijd 7-10 dagen voor voorraadgroottes, 20-25 dagen voor productie
Betalingscondities T/T,L/C op zicht, D/P op zicht
Levering vermogen 800 ton per maand
Productdetails
Productnaam EN10253-2 Concentrisch verloopstuk Sollicitatie Europese voedsel- en farmaceutische proceslijn
Materiaalkwaliteit 1.4404/316L, 1.4307/304L Maat DN150xDN100
Schema SCH40S, EN 3,6 mm wand Wanddikte 3,6 mm x 3,0 mm per EN-tafel
Standaard EN 10253-2 Type A, DIN 2616, GOST 17378 Beëindig de verbinding gebafelde kant
Oppervlakteafwerking Gelamineerd en gepassiveerd Documentatie EN 10204 3.1 certificaat
Markeren

EN10253-2 Concentrisch verloopstuk

,

DIN2616 Reducer Equivalent

,

DN150 Roestvrijstalen Reducer

Laat een bericht achter
Productomschrijving

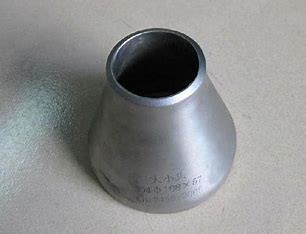

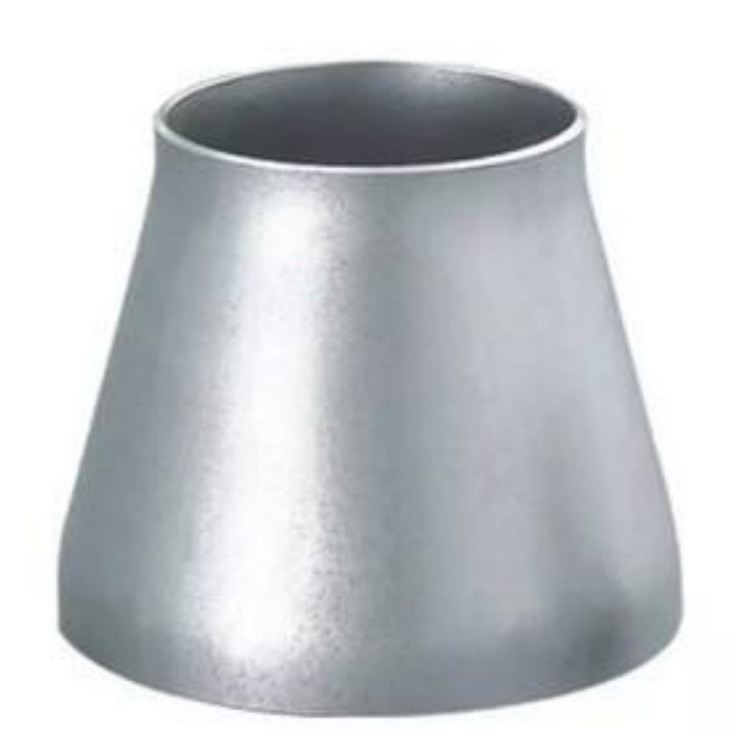

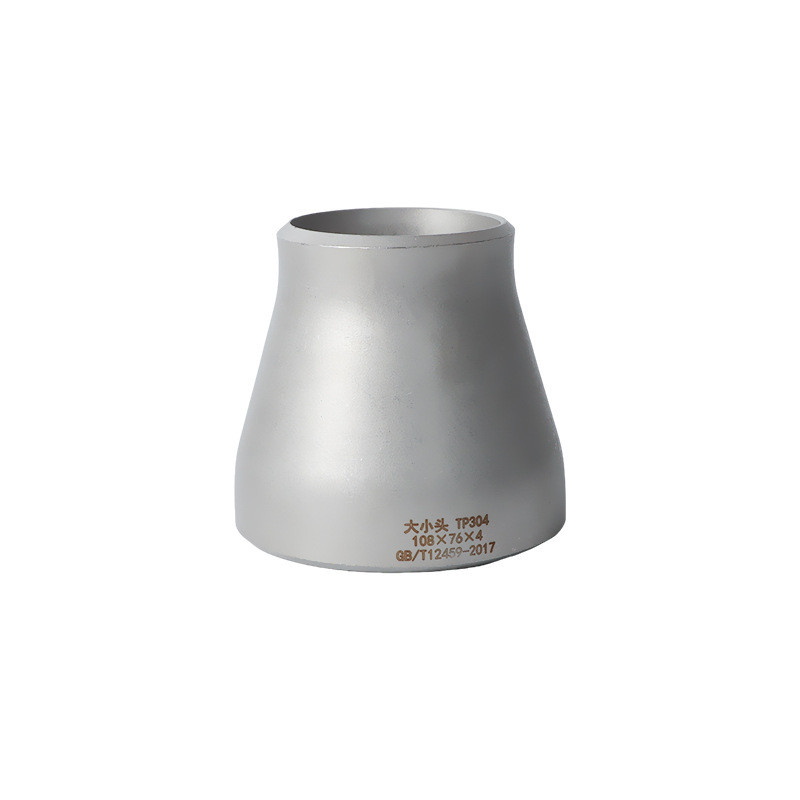

EN 10253-2 Type A concentrische reducer, DN150 x DN100, SCH40S

Europese kopers vragen meestal om EN 10253-2 in plaats van ASME B16.9, en het verschil ligt niet alleen in het papierwerk.dus een DN150 x DN100 aansluiting besteld volgens deze norm zal niet overeenkomen met een B16.9 een bevestiging van dezelfde nominale afmeting aan de scheef.

Deze concentrische reducer wordt volgens EN 10253-2 Type A geproduceerd in 1.4404 (316L) en 1.4307 (304L), waarbij de wand uit de EN-tabel is genomen en de schommel is voorbereid voor het paringsrooster.Voor aannemers die werken volgens tekeningen van DIN 2616 of volgens GOST 17378 op Oost-Europese projecten, kan hetzelfde lichaam worden geleverd tegen deze afmetingstabellen.

Technische specificatie
Materiaal 1.4404 / AISI 316L, 1.4307 / AISI 304L, 1.4541 / 321
Grootte DN150 x DN100, 6 inch x 4 inch
Wanddikte Tabel EN 10253-2, 3,6 mm bij DN150, 3,0 mm bij DN100
Standaard EN 10253-2 type A, DIN 2616, GOST 17378 gelijkwaardig
Einde Beveled end voorbereid op het paringsschema
Oppervlakte gepekeld en gepassiveerd, op aanvraag met een gehalte van Ra 3,2 of hoger
Lengte (H) 140 mm
Documentatie EN 10204 3.1. certificaat, afmetingsrapport
Markering Standaard, grootte, warmtecijfer en gietidentificator
Ontwerp, inspectie en toepassingspunten
  • Standaard trouw:de concentrische reducer is afgestemd op de tabel EN 10253-2, zodat de buitendiameter, de H-afmeting en de schommel overeenkomen met de Europese pijpleiding.
  • Kwaliteitskoppeling:1.4404 en 1.4307 worden beide geproduceerd en de Europese aanduiding wordt op het lichaam naast het UNS-nummer voor de ontvangende inspectie geschreven.
  • Alternatieve tabellen:Voor Oost-Europese projecten zijn de versies DIN 2616 en GOST 17378 beschikbaar vanuit dezelfde productiecel.
  • Hygiënisch oppervlak:gepickeerde en gepassiveerde afwerking met gecontroleerde ruwheid, geschikt voor voedsel-, zuivel- en farmaceutische proceslijnen.
  • Geschikt voor toepassing:EU-verwerkingsinstallaties, brouwerijen en zuivelfabrieken, farmaceutische bedrijven en stadsverwarmingsnetwerken.
Vaak gestelde vragen
Wat is het verschil tussen EN 10253-2 type A en type B?

Type A omvat armaturen met een gedefinieerde wanddikte-tabel en een aan de buis gemonteerde lasbeugel, terwijl type B is afgestemd op de binnendiameter voor een nauwere matching van de boor.Voor de meeste Europese proceslijnen wordt de concentrische reducer besteld als type A.

Kunt u de Europese kwaliteitsbenamingen op het certificaat verstrekken?

Ja, het certificaat vermeldt 1.4404 en het UNS-equivalent S31603, en hetzelfde geldt voor 1.4307 en S30403, wat de ontvangende EU-inspectie verwacht.

Voldoet de DN150-reducer aan een B16.9-installatie van dezelfde grootte?

Nee. De buitendiameter en de H-afmeting volgen de EN-tabel, zodat de schommeling niet in lijn komt met een ASME-bevestiging.

Welke oppervlakte is standaard voor de foodservice?

Gepickt en gepassiveerd met een ruwheid die beter is dan Ra 3.2Elektropolst is beschikbaar wanneer het proces een lagere ruwheid binnen de concentrische reducer vereist.

Is er een GOST-versie beschikbaar voor een Russisch project?

Ja, GOST 17378 afmetingen en de 12X18H10T kwaliteit equivalent kan worden geproduceerd, met het certificaat afgegeven op basis van de gevraagde Russische norm.

Stuur de referentie van de pijpleiding en het muurschema, en we zullen de EN 10253-2 dimensiedata van de concentrische reducer bevestigen voordat we met de productie beginnen.
