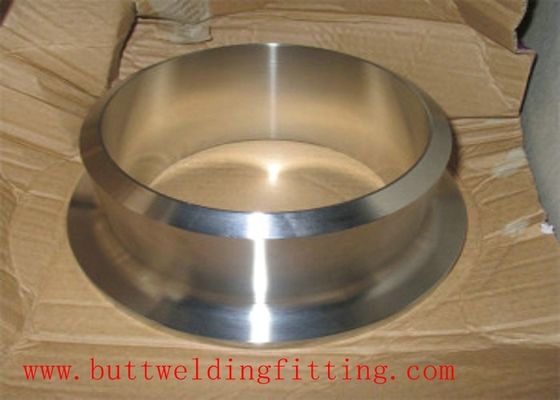

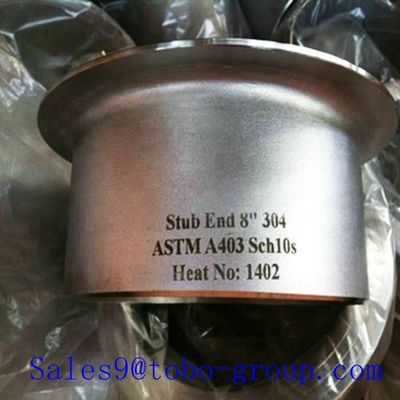

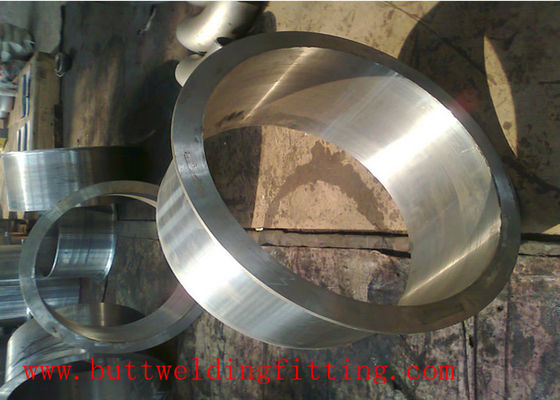

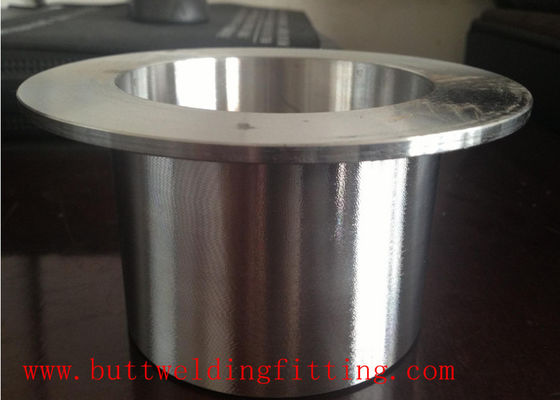

Lange type lap Joint Stub End Fittings Gemakkelijke demontage

  • Long Type Lap Joint Stub End Fittings Easy Disassembly
  • Long Type Lap Joint Stub End Fittings Easy Disassembly
  • Long Type Lap Joint Stub End Fittings Easy Disassembly
  • Long Type Lap Joint Stub End Fittings Easy Disassembly
  • Long Type Lap Joint Stub End Fittings Easy Disassembly
Plaats van herkomst China
Merknaam Tobo
Certificering ISO 9001:2015, SGS, BV
Modelnummer SS-STUBEND-LANG
Min. bestelaantal 1 stuk
Prijs USD 3-50 / Piece (Depends on material and size)
Verpakking Details Multiplex kisten of houten pallets met waterdichte verpakking, exportstandaard
Levertijd 10-30 dagen, afhankelijk van de hoeveelheid
Betalingscondities L/C, T/T, Western Union
Levering vermogen 30.000 stukken per maand
Productdetails
Productnaam Lange type overlapverbinding stompeindfittingen Sollicitatie Pomp- en klepaansluitingen
Type Lang type (ANSI lang patroon) Onderhoud Gemakkelijk uit elkaar halen en weer in elkaar zetten
Materiaalkwaliteit SS304, SS316L Standaard ASME B16.9, MSS SP-43
Maatbereik 1/2 inch tot 24 inch Wanddikte Sch5s aan Sch160
Markeren

Lang type stompuiteinde

,

Gemakkelijke demontagefittingen

,

lapgewrichtsflanke eind
Laat een bericht achter
Productomschrijving
Lange type lap joint stub end-fittingen voor eenvoudige demontage
Productoverzicht
De lange type lap joint stub end-fittingen zijn speciaal ontworpen voor leidingsystemen die frequent onderhoud en toegang tot apparatuur vereisen. Het lange model biedt extra bereik voor de overschuifflens, waardoor de flens vrij over de leiding kan schuiven en de demontage van pompen, afsluiters en andere inline apparatuur snel en eenvoudig verloopt.
Geproduceerd volgens ASME B16.9- en MSS SP-43-normen, zijn deze lange stub ends verkrijgbaar in SS304 en SS316L roestvrij staal. Het belangrijkste voordeel van het lap joint-ontwerp is dat de flens niet aan de leiding is gelast, zodat het draaien of verwijderen van de flens de lasverbinding niet verstoort. Deze eenvoudige demontagefunctie vermindert de stilstandtijd voor onderhoud en de arbeidskosten aanzienlijk in chemische fabrieken, waterbehandelingsinstallaties en procesindustrieën waar apparatuur regelmatig moet worden onderhouden.
Specificaties
Norm ASME B16.9, MSS SP-43
Type Lang type (ANSI Long Pattern)
Materiaalkwaliteit SS304, SS316L
Maatbereik 1/2 inch tot 24 inch
Wanddikte Sch5S tot Sch160
Verbindingstype Stomplas aan leiding, lap joint aan flens
Oppervlaktebehandeling Beitsen, passiveren
Certificering ISO 9001:2015
Belangrijkste kenmerken
  • Ontwerp van het lange type maakt flensrotatie en eenvoudige uitlijning tijdens installatie mogelijk
  • Eenvoudige demontage van pompen, afsluiters en instrumenten zonder de leiding door te snijden
  • Flens draait vrij rond het laseinde voor een vereenvoudigde uitlijning van de boutgaten
  • Vermindert stilstandtijd voor onderhoud en verlaagt de totale eigendomskosten
  • Stomplasverbinding zorgt voor een permanente, lekvrije leidingverbinding
  • Nauwkeurig bewerkt oppervlak zorgt voor een soepel aansluitvlak van de flens
  • Ideaal voor systemen die periodieke reiniging en inspectie vereisen
Toepassingen
  • Zuig- en persaansluitingen van pompen
  • Demontagepunten voor afsluiters en instrumenten
  • Aansluitstompen voor warmtewisselaars en vaten
  • Waterbehandelings- en ontziltingsinstallaties
  • Chemische procesleidingen die frequent onderhoud vereisen
Kwaliteitsborging
Onze lange type lap joint stub end-fittingen worden geproduceerd onder strikte maattoleranties om te garanderen dat het flensvlak en de lasnaadvoorbereiding voldoen aan de ASME B16.9-eisen. Elke fitting wordt vóór het verpakken geïnspecteerd op lengtetolerantie, wanddikte en oppervlaktekwaliteit. De productiefaciliteit werkt onder ISO 9001:2015 en elke zending kan vergezeld gaan van fabriekstestcertificaten, inspectierapporten en verificatie door derden. Ons team levert al meer dan 15 jaar leidingoplossingen voor eenvoudige demontage aan onderhoudsintensieve industrieën, waarmee we klanten helpen stilstandtijd te verminderen en de operationele efficiëntie te verbeteren.
Veelgestelde vragen
V1: Hoe maakt de lange stub end demontage eenvoudiger?
A: Bij een lang type lap joint stub end is de flens niet aan de fitting gelast, waardoor deze naar achteren over de leiding kan schuiven. Wanneer u een pomp of afsluiter moet verwijderen, draait u eenvoudig de flensbouten los en schuift u de flens weg; snijden in de leiding is niet nodig.
V2: Wat is het verschil tussen het lange type en het korte type?
A: Het lange type heeft een langere kraag die verder reikt vanaf het flensvlak, wat meer ruimte biedt voor flensbeweging en toegang tot bouten. Het korte type is compacter en wordt gebruikt waar de ruimte beperkt is of het leidingeinde zich dicht bij de apparatuur bevindt.
V3: Kan de flens na het lassen worden gedraaid?
A: Ja. Omdat de overschuifflens niet aan de stub end is gelast, kan deze vrij rond de fitting draaien, zelfs nadat de stub end aan de leiding is gelast. Dit maakt het uitlijnen van de boutgaten zeer eenvoudig.
V4: Zijn deze fittingen geschikt voor omgevingen in de voedingsmiddelenverwerking?
A: Ja, SS316L lange stub ends met gepassiveerde oppervlakken zijn geschikt voor de voedingsmiddelen- en drankenverwerking. Ze maken eenvoudige demontage voor reiniging en inspectie mogelijk, wat essentieel is voor hygiënische toepassingen.
