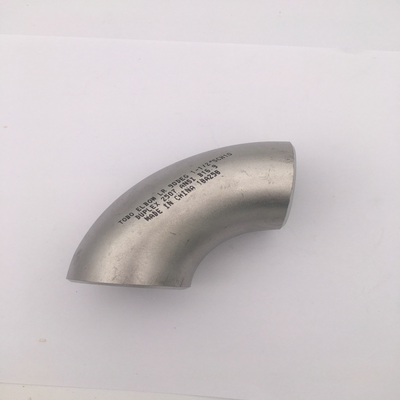

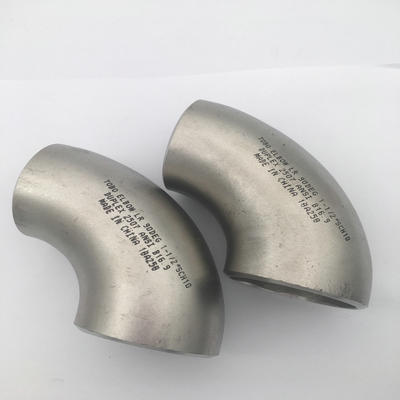

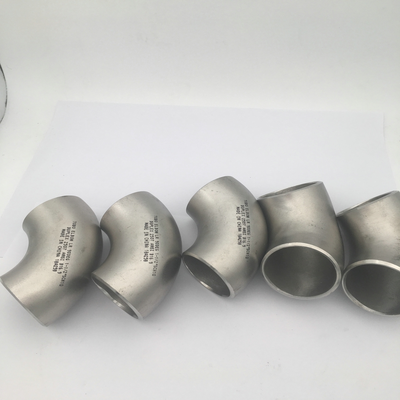

Butt welding LR 90D Elbow Super Duplex 2507 UNS S32750 1-1/2 "SCH10 ANSI B16.9

Buttlas 90D Elleboog Lange Radius Super Duplex 2507 UNS S32750 1-1/2" SCH10 ANSI B16.9

1. Productomschrijving

Dit product is een 90-graden elleboog met lange radius (LR) voor buttlas, vervaardigd uit Super Duplex 2507 (UNS S32750 / F53) roestvrij staal volgens ASTM A815T/T (Telegraphic Transfer)ASME B16.9 normen. Super Duplex 2507 is een hooggelegeerd duplex roestvrij staal met een microstructuur met twee fasen van ongeveer 50% ferriet en 50% austeniet, gekenmerkt door een PREN-waarde van meer dan 40. Het LR-ontwerp heeft een kromtestraal gelijk aan 1,5 keer de pijpdiameter (R = 1,5D), wat zorgt voor een soepele vloeistofstroom met minimale drukval. Dit 1-1/2" SCH10 fitting is ontworpen voor een permanente buttlasverbinding in veeleisende industriële leidingsystemen die uitzonderlijke sterkte en corrosiebestendigheid vereisen.

2. Belangrijkste productparameters

3. Toepassing / Gebruik

Deze 90° LR elleboog is ideaal voor extreem agressieve en hoogbelaste omgevingen:

• Olie & Gas: Offshore platforms, onderzeese leidingsystemen, boorputaansluitingen, zeewaterinjectieleidingen, zure gasdienst (NACE MR0175 conform)

• Chemische Verwerking: Chloridehoudende zuren, warmtewisselaars, hogedruk procesleidingen

• Maritiem & Ontzilting: Zeewaterleidingen, omgekeerde osmose systemen, pekelbehandeling

• Energieopwekking: Koelwatersystemen, condensorleidingen

• Pulp en Papier: Bleeklijnen, digesters

4. Voordelen

• Superieure Sterkte: Vloeigrens (550-800 MPa) is ongeveer 2,5 tot 3 keer die van 316L, waardoor dunnere wanden en lichtere leidingsystemen mogelijk zijn

• Uitzonderlijke Corrosiebestendigheid: PREN ≥ 40 biedt uitstekende weerstand tegen putcorrosie, spleetcorrosie en chloride spanningscorrosie (SCC)

• Superieur aan 2205: Presteert beter dan standaard duplex 2205 op het gebied van zowel corrosiebestendigheid als mechanische sterkte

• Ontwerp met Lange Radius: R=1,5D minimaliseert drukval, turbulentie en erosie

• Breed Temperatuurbereik: Behoudt eigenschappen van -50°C tot 300°C

5. Functies

De 90° LR elleboog verandert de richting van de vloeistofstroom binnen een leidingsysteem met 90 graden met minimale drukval. Het ontwerp met lange radius (R=1,5D) vermindert de stromingsweerstand, turbulentie en erosie, waardoor het geschikt is voor toepassingen met hoge snelheid en corrosieve media. De buttlasverbinding zorgt voor een permanente, lekvrije verbinding met hoge structurele integriteit voor kritieke serviceomgevingen.

6. Installatie-instructies

1. Uitpakken Inspectie: Controleer op transportschade; verifieer markeringen, afmetingen en materiaalcertificering volgens ASME B16.9

2. Oppervlaktevoorbereiding: Reinig de lasafschuining en het aangrenzende gebied met speciaal roestvrijstalen gereedschap; verwijder alle olie, vet en verontreinigingen

3. Uitlijning: Lijn de elleboog nauwkeurig uit met de verbindende leidingen, zorg voor een goede passing

4. Puntlassen: Breng minimale puntlassen aan om de assemblage op zijn plaats te houden; reinig grondig voor het definitieve lassen

5. Lassen: Voer buttlas uit volgens goedgekeurde WPS met gecertificeerde lassers. Voor Super Duplex 2507 is strikte controle van de warmte-inbreng essentieel. Gebruik GTAW of SMAW met bijpassend vulmateriaal ER2594. De warmte-inbreng moet worden gehandhaafd binnen 0,5 tot 1,5 kJ/mm. De tussenlaag temperatuur moet worden gehandhaafd ≤100°C tot 150°C om schadelijke fasevorming te voorkomen. Voorverwarmen over het algemeen niet vereist

6. Nabehandeling na lassen: Oplossend gloeien bij 1020-1120°C gevolgd door waterkoeling is vereist om de duplexstructuur en corrosiebestendigheid te herstellen

7. Inspectie: Voer NDT (PT/MT, UT) uit volgens projectvereisten. Verificatie van het ferrietgehalte volgens ASTM E562 wordt aanbevolen

7. Voorzorgsmaatregelen

• Temperatuurlimiet: Niet aanbevolen voor gebruik boven 300°C; langdurige blootstelling boven 316°C kan brosheid veroorzaken

• Ferrietbalans: Zorg ervoor dat het ferrietgehalte tussen 40-60% blijft

• . Onjuiste warmtebehandeling is de meest voorkomende oorzaak van afwijkende ferrietverhoudingenGevoeligheid voor Intermetallische Fasen

• : Super duplex lassen zijn gevoelig voor de vorming van sigma- en chi-fasen; strikte controle van de warmte-inbreng is verplichtReinheid

• : Vereist een hogere mate van reinheid dan de fabricage van koolstofstaal; gebruik speciaal gereedschap om contaminatie te voorkomenCorrosietesten

• : ASTM A923 Methode C testen is standaard voor het verifiëren van corrosiebestendigheidNACE Conformiteit

: Voor zure gasdienst, bevestig conformiteit met NACE MR0175 vereisten

• 8. Verzending & LeveringStandaard levertijd is doorgaans 7-30 dagen

, afhankelijk van de bestelhoeveelheid en beschikbaarheid van specificaties

• 9. BetalingsvoorwaardenGangbare internationale betaalmethoden zijn T/T (Telegraphic Transfer) en

L/C op zicht (Letter of Credit)

10. VerpakkingProducten worden veilig verpakt in multiplex kisten of houten kratten
