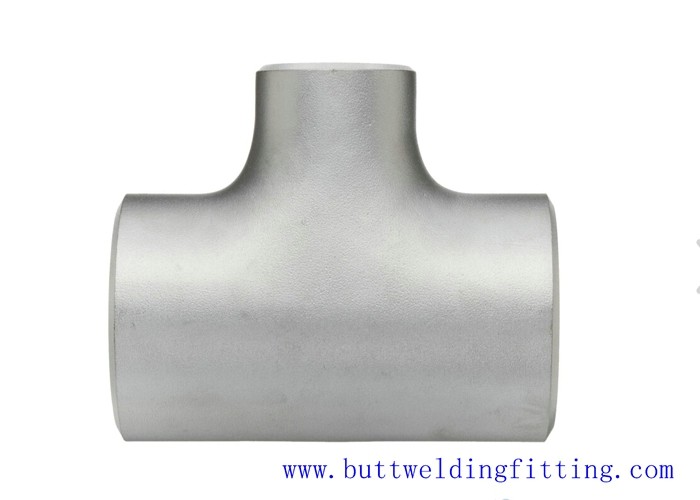

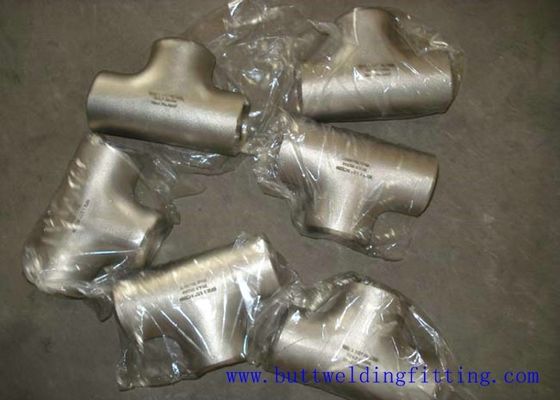

Grote Diameter Custom DN1200 Roestvrij Staal Reducerende Butt Weld T-stuk ASTM A815 S31803

  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
  • Large Diameter Custom DN1200 Stainless Steel Reducing Butt Weld Tee ASTM A815 S31803
Plaats van herkomst Zhejiang, China
Merknaam WNRLN
Certificering ISO 9001:2015, PED 2014/68/EU, NORSOK M-650 Qualified
Modelnummer LD1200-DSS-TEE
Min. bestelaantal 1 stuk (aangepaste grote diameter)
Prijs USD 500-5000+ / Piece
Verpakking Details Op maat gemaakte stalen framekratten met interne versteviging voor fittingen met grote diameter, zee
Levertijd 25-45 werkdagen voor fabricage op maat met grote diameter
Betalingscondities T/T,L/C
Levering vermogen 500 stuks per maand
Productdetails
Productnaam Op maat gemaakt DN1200 duplex roestvrijstalen reduceer-T-stuk met grote diameter Materiaalkwaliteit ASTM A815 DuplexUNS S31803/1,4462 (2205)
Maximale diameter DN1200 (48") Opbrengststerkte ≥450 MPa (2× WP316L)
PREN (corrosiebestendigheid) 34-35 Sollicitatie Ontzilting, offshore waterinjectie, chemische fabriek, pulp en papier
Markeren

Reduceer-T-stuk met grote diameter

,

Op maat gemaakt DN1200 pijpt-stuk

,

Duplex S31803 stomplas-T-stuk
Laat een bericht achter
Productomschrijving
Grote Diameter Custom DN1200 Roestvrij Staal Reductie Butt Weld T-stuk ASTM A815 S31803
Productoverzicht

Het Grote Diameter Custom DN1200 Roestvrij Staal Reductie Butt Weld T-stuk is een gespecialiseerd leidingfitting met grote diameter, vervaardigd uit ASTM A815 Duplex UNS S31803 (2205) roestvrij staal. Dit op maat gemaakte reductie-T-stuk met een nominale diameter tot DN1200 combineert de hoge sterkte van de duplex microstructuur (ongeveer 50% austeniet, 50% ferriet) met uitstekende corrosiebestendigheid (PREN 34-35), wat ongeveer twee keer de vloeigrens biedt van standaard austenitische kwaliteiten zoals WP304L en WP316L.

De hogere sterkte maakt een dunner wandontwerp mogelijk voor dezelfde drukclassificatie, waardoor gewicht en materiaalkosten worden verminderd bij toepassingen met grote diameters. Elk op maat gemaakt roestvrijstalen reductie-T-stuk met grote diameter wordt ontworpen volgens projectspecifieke dimensionale vereisten, inclusief niet-standaard reductieverhoudingen, aangepaste midden-tot-uiteinde afmetingen en speciale eindvoorbereidingen. Het duplex S31803 materiaal biedt een uitstekende weerstand tegen chloride spanningscorrosie, putcorrosie en spleetcorrosie, waardoor het ideaal is voor leidingen met grote diameters in agressieve serviceomgevingen.

Technische Specificaties
Parameter Specificatie
Materiaalkwaliteit ASTM A815 Duplex UNS S31803 / 1.4462 / F51 / 2205
Maximale Diameter Tot DN1200 (48") voor Gelaste Constructie
Type Reductie T-stuk (Aangepaste Reductieverhoudingen Beschikbaar)
Wanddikte Aangepaste Dikte per Ontwerpberekening (typisch SCH10S - SCH40S voor Grote Diameter)
Microstructuur Dubbele Fase ~50% Austeniet + ~50% Ferriet
Vloeigrens ≥450 MPa (65 ksi) - Ongeveer 2* WP304L/WP316L
PREN 34-35 (Uitstekende Weerstand tegen Put- en Spleetcorrosie)
Standaard ASME B16.9, ASTM A815, MSS SP-43, NORSOK M-650
Productieproces Gelaste Constructie met 100% RT van Longitudinale en Circulaire Naden
Testen Hydrostatische Test, 100% RT, PT, PMI, Ferrietgehalte Meting, Slagtest
Belangrijkste Voordelen & Toepassingsgebieden
  • Gewichtsgeoptimaliseerd Ontwerp voor Grote Diameter: De hoge vloeigrens van duplex S31803 maakt een dunner wandontwerp mogelijk voor op maat gemaakte roestvrijstalen reductie-T-stukken met grote diameter DN1200, waardoor het gewicht tot 30-40% wordt verminderd in vergelijking met gelijkwaardige drukgeclassificeerde WP316L fittingen, wat de structurele ondersteuningsvereisten en installatiekosten verlaagt.
  • Superieure Weerstand tegen Spanningscorrosie: De duplex microstructuur biedt uitzonderlijke weerstand tegen chloride spanningscorrosie (SCC), een kritieke faalmodus voor standaard austenitisch roestvrij staal in grote procesleidingen die worden blootgesteld aan chloriden boven 60°C.
  • Ontziltingsinstallaties: Ideaal voor zeewaterinlaat- en pekelafvoerleidingen met grote diameters, RO-membraan toevoerleidingen en MED-verdamperverbindingen in zowel SWRO- als thermische ontziltingsinstallaties.
  • Offshore Waterinjectiesystemen: Duplex roestvrijstalen reductie-T-stukken met grote diameters worden gebruikt voor zeewaterinjectie- en geproduceerde waterherinjectiemanifolds op offshore platforms waar gewichtsbesparing en corrosiebestendigheid cruciaal zijn.
  • Chemische & Petrochemische Installaties: Geschikt voor procesleidingen met grote diameters die gechloreerde koolwaterstoffen, organische zuren en bijtende oplossingen verwerken in chemische productie- en petrochemische complexen.
  • Pulp- en Papierindustrie: Weerstaat corrosieve witte, groene en zwarte pulpen in pulpfabriekleidingen met grote diameters, inclusief digester blow-leidingen en bleekinstallatieleidingen.
Veelgestelde Vragen
V: Wat zijn de voordelen van duplex S31803 ten opzichte van WP316L voor roestvrijstalen reductie-T-stukken met grote diameter?
A: Het op maat gemaakte roestvrijstalen reductie-T-stuk met grote diameter DN1200 in duplex S31803 biedt vier belangrijke voordelen ten opzichte van WP316L voor toepassingen met grote diameters. Ten eerste is de vloeigrens van ≥450 MPa ongeveer het dubbele van die van WP316L (≥170 MPa), waardoor dunnere wandontwerpen mogelijk zijn die het gewicht en de materiaalkosten van fittingen in grote maten aanzienlijk verminderen. Ten tweede biedt de PREN van 34-35 versus 24-26 voor WP316L aanzienlijk betere weerstand tegen put- en spleetcorrosie. Ten derde is duplex S31803 vrijwel immuun voor chloride spanningscorrosie, een kritieke faalmodus voor WP316L boven 60°C in chlorideomgevingen. Ten vierde is de thermische uitzettingscoëfficiënt van duplex S31803 (~13*10⁻⁶/°C) dichter bij die van koolstofstaal (~11.7*10⁻⁶/°C) dan die van WP316L (~16*10⁻⁶/°C), waardoor thermische spanningen bij verbindingen van ongelijke metalen in hybride leidingen met grote diameters worden verminderd.
V: Hoe worden op maat gemaakte T-stukken met grote diameter DN1200 vervaardigd en welke kwaliteitscontroles zijn van toepassing?
A: Ons op maat gemaakte roestvrijstalen reductie-T-stuk met grote diameter DN1200 wordt vervaardigd via een gelast fabricageproces met ASTM A815 S31803 duplex roestvrijstalen plaat. Het proces omvat CNC plasma- of waterstraalsnijden van plaatcomponenten tot precieze afmetingen, pas- en tacklassen volgens gekwalificeerde WPS/PQR, volledig penetrerend lassen met ER2209 duplex lasdraad, en 100% volumetrische NDT (radiografisch onderzoek) van alle longitudinale en circulaire lasnaden. Kwaliteitscontroles na het lassen omvatten kleurstofpenetrantonderzoek van alle oppervlakken, PMI-verificatie, meting van het ferrietgehalte (gericht op 35-65% ferriet volgens ASTM E562), Charpy V-notch slagtesten bij de minimale ontwerptemperatuur en hydrostatische druktesten. Het gehele proces wordt gedocumenteerd met volledige traceerbaarheid van plaat-hitte-nummer tot het definitieve inspectierapport, en onder toezicht van gecertificeerde lasinspecteurs (CWI) volgens ASME Sectie IX en AWS D1.6 vereisten.
V: Welke dimensionale aanpassingsmogelijkheden zijn beschikbaar voor reductie-T-stukken met grote diameter?
A: Voor ons op maat gemaakte roestvrijstalen reductie-T-stuk met grote diameter DN1200 bieden we uitgebreide aanpassingsmogelijkheden, waaronder: niet-standaard reductieverhoudingen (bijv. 1200*900, 1200*750, 1200*600 en elke tussenliggende combinatie); aangepaste midden-tot-uiteinde afmetingen (C- en M-waarden) om bestaande leidinglay-outs te matchen; speciale eindvoorbereidingen, waaronder lasnekflensuiteinden, lap joint stub ends of Van Stone uiteinden; verstevigingen, waaronder pad-verstevigde aftakverbindingen voor hoge D/d-verhoudingen; en pup-stuk verlengstukken voor directe stomplassen aan aangrenzende componenten. Elk aangepast ontwerp wordt ondersteund door technische berekeningen volgens de ASME B31.3 gebiedsvervangingsregels en eindige-elementenanalyse (FEA) indien vereist voor niet-standaard configuraties. We leveren gedetailleerde productietekeningen ter goedkeuring door de klant voordat de fabricage begint, zodat uw op maat gemaakte T-stuk met grote diameter exact voldoet aan de projectleiding isometrische vereisten.
