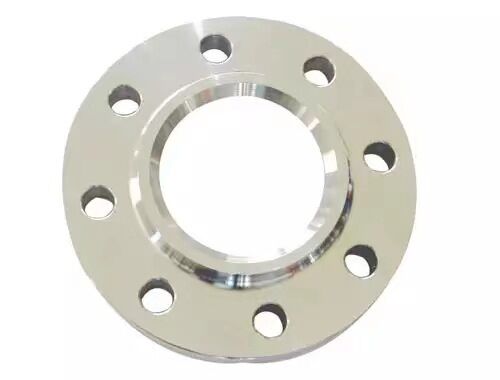

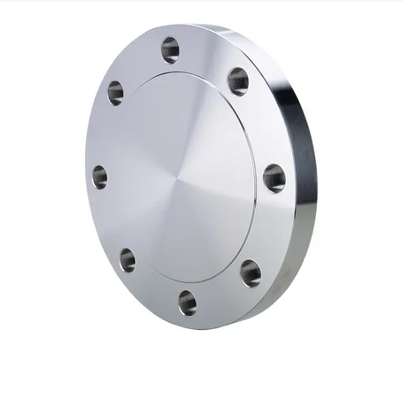

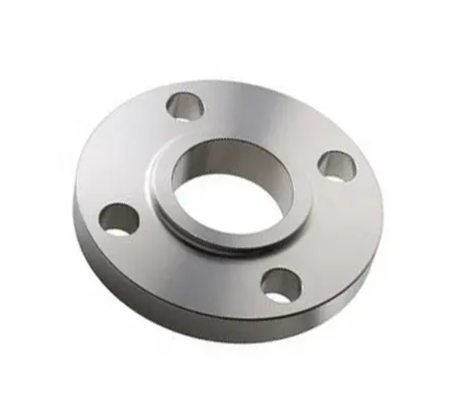

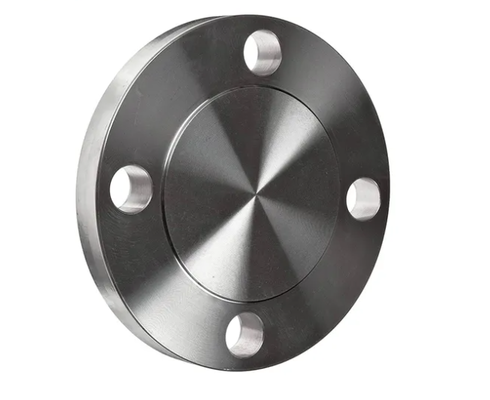

CAD-tekening van gesmede flens 3D-model met installatiehandleiding voor boutkoppel

Gesmede Stalen Flens met Compleet Technisch Documentatiepakket

Wij begrijpen dat professionele inkoopingenieurs en projectmanagers meer nodig hebben dan alleen een product; ze hebben uitgebreide technische documentatie nodig om een naadloze integratie in hun leidingsystemen te garanderen. Elke gesmede stalen flens uit onze productielijn wordt vergezeld van een compleet technisch documentatiepakket dat gedetailleerde CAD-tekeningen, 3D-solidmodellen, boutkoppelberekeningstabellen, materiaaltestcertificaten (MTC) en niet-destructieve testrapporten (NDT) omvat. Deze documentatiegerichte aanpak verkort de engineeringreviewtijd, elimineert giswerk tijdens de installatie en biedt volledige traceerbaarheid voor kwaliteitsborgingsaudits.

Onze technische documentatieondersteuning bestrijkt de gehele productlevenscyclus, van ontwerp specificatie tot installatie en inbedrijfstelling. Tijdens de offertefase leveren we voorlopige dimensionale tekeningen om flensafmetingen, boutcirkelpatronen en flensvlaktypen te bevestigen. Na orderbevestiging leveren we gecertificeerde as-built CAD-tekeningen die uw specifieke materiaalgradatie, drukklasse en flensvlakvereisten weerspiegelen. Het 3D STEP-model stelt uw engineeringteam in staat om onze flens rechtstreeks in uw isometrische leidingtekeningen en spanningsanalysemodellen te integreren zonder handmatige recreatie. Na levering zorgt de boutkoppelgids voor de juiste pakkingcompressie en elimineert het risico op onder- of overkoppelingskrachten tijdens de montage op locatie.

Waarom Technische Documentatie Belangrijk is bij de Inkoop van Flenzen

• Elimineert Dimensionale Fouten: CAD-tekeningen met exacte boutcirkeldiameter, buitendiameter van de flens, hoogte van de verhoogde flens en naafafmetingen voorkomen verkeerd passende verbindingen en kostbare veldmodificaties
• Versnelt Engineering Review: Vooraf geverifieerde 3D-modellen verminderen de tijd die uw ontwerpteam besteedt aan het opnieuw creëren van leveranciersonderdelen, waardoor de doorlooptijden van projecten direct worden verkort
• Zorgt voor Correcte Installatie: De boutkoppelgrafiek specificeert gesmeerde en ongesmeerde koppelwaarden voor elke boutmaat en pakkingtype, waardoor zowel lekkage door onderkoppelingskrachten als pakkingbreuk door overkoppelingskrachten wordt voorkomen
• Ondersteunt Naleving van Regelgeving: Volledige EN 10204 3.2 certificering met inspectie door derden voldoet aan PED 2014/68/EU, ASME B31.3 en andere internationale richtlijnen voor drukapparatuur
• Maakt Traceerbaarheid gedurende de Levenscyclus mogelijk: Elke flens is gestempeld met een uniek warmtenummer dat traceerbaar is naar de MTC, die de chemische samenstelling, mechanische eigenschappen en warmtebehandelingsrecords toont
• Vermindert Projectrisico's: Volledige documentatie elimineert het risico op het installeren van niet-conforme flenzen die kunnen leiden tot catastrofale storingen, boetes voor regelovertreding of projectvertragingen

Veelgestelde Vragen

V: Welke CAD-bestandsformaten biedt u aan en kan ik aangepaste tekeningen aanvragen?

A: We bieden standaard PDF-dimensionale tekeningen aan, met DWG- en DXF-formaten beschikbaar op aanvraag. Elke tekening bevat een vooraanzicht, een zijdelings doorsnedevoorziening, een detail van de boutcirkel en een detail van het flensvlak. Aangepaste aanzichten zoals details van het naafprofiel, tolerantiezones van de boring en details van de lasvoorbereiding kunnen op aanvraag worden toegevoegd zonder extra kosten. De typische doorlooptijd voor aangepaste tekeningen is 1-2 werkdagen na orderbevestiging.

V: Hoe gebruik ik de boutkoppelgrafiek voor installatie op locatie?

A: Onze boutkoppelgrafiek is georganiseerd per flensmaat, drukklasse en pakkingtype. Voor elke combinatie geeft het de aanbevolen boutmaat en -hoeveelheid, de materiaalgradatie van de bout, de gesmeerde koppelwaarde (met behulp van molybdeen disulfide vet) en de ongesmeerde koppelwaarde. De grafiek bevat ook de aanbevolen aanhaalvolgorde: drie-pass kruispatroon aandraaien op 30%, 60% en 100% van het doorkoppel. Een laatste controle pass met de klok mee wordt aanbevolen om uniforme belasting te verifiëren. We bieden ook begeleiding bij hydraulische spanners voor maten boven 24 inch, waar traditionele momentsleutels onpraktisch worden.

V: Biedt u EN 10204 3.2 certificering met inspectie door derden aan?

A: Ja, EN 10204 Type 3.2 certificering met inspectie door derden door TUV, SGS, Bureau Veritas of Lloyd's Register is beschikbaar op aanvraag. Dit omvat onafhankelijke getuigenis van mechanische tests, verificatie van chemische analyse, NDT-inspectie en dimensionale inspectie. Het 3.2 certificaat biedt het hoogste niveau van onafhankelijke zekerheid en is doorgaans vereist voor drukapparatuur onder PED 2014/68/EU Categorie III en IV, offshore projecten en nucleaire toepassingen. Specificeer alstublieft uw inspectievereisten door derden op het moment van bestelling om planning mogelijk te maken.
