Paddle Blank ASTM A815 UNS S31803 Duplex roestvrij staal 4" ASME B16.48

Paddle Blank ASTM A815 UNS S31803 Duplex Roestvrij Staal 4" ASME B16.48

1. Productbeschrijving

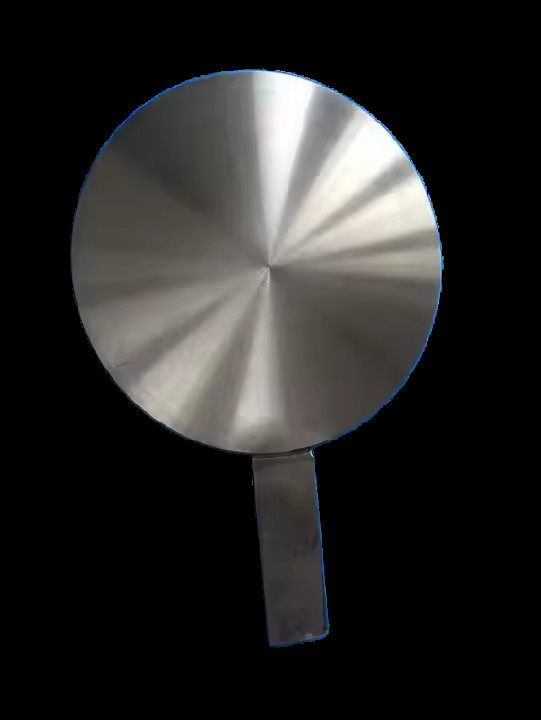

Dit product is een paddle blank (ook bekend als een spadeflens) vervaardigd uit UNS S31803 (Duplex 2205) roestvrij staal volgens ASTM A815 en ASME B16.48 normen . Een paddle blank is een massieve, platte stalen schijf met een uitstekend handvat, ontworpen om tussen twee flenzen te worden geplaatst om positieve isolatie van een leidingsectie te bieden . In tegenstelling tot een brilblindflens, is de paddle blank een eenmalig isolatieapparaat dat volledig wordt verwijderd wanneer de doorstroming moet worden hersteld . UNS S31803 is een duplex roestvrij staal met een microstructuur van ongeveer 50% ferriet en 50% austeniet, wat ongeveer dubbele vloeigrens biedt van standaard 300-serie austenitische roestvrije staalsoorten, terwijl het een uitzonderlijke corrosiebestendigheid biedt . Deze 4" Klasse 300# fitting is ontworpen voor boutverbindingen tussen ASME B16.5 flenzen in hogedruk- en corrosieve leidingsystemen.

2. Belangrijkste productparameters

3. Toepassing / Gebruik

Deze paddle blank is ideaal voor hogedruk- en corrosieve vloeistofsystemen die positieve isolatie vereisen:

• Olie & Gas: Offshore platforms, onderzeese leidingen, putkopverbindingen, chemische injectieleidingen

• Chemische verwerking: Chloridehoudende processtromen, zuurdiensten

• Maritiem & Ontzilting: Zeewaterleidingsystemen, hogedruk RO-membraan toevoerleidingen

• Energieopwekking: Koelwatersystemen, stoomleidingen

• Pulp en papier: Bleeklijnen, digestersystemen

4. Voordelen

• Positieve Isolatie: Biedt absolute, lekvrije isolatie - betrouwbaarder dan kleppen die kunnen lekken of per ongeluk kunnen worden geopend

• Superieure Sterkte: Vloeigrens (450 MPa) is ongeveer dubbel die van 316L, waardoor hogere drukklassen mogelijk zijn met verminderde dikte

• Uitstekende Corrosiebestendigheid: PREN ~34-36 biedt uitstekende weerstand tegen putcorrosie, spleetcorrosie en chloride spanningscorrosie scheurvorming

• Visuele Indicatie: Het uitstekende handvat bevestigt visueel dat de leiding is afgesloten

• Kosteneffectief: Lagere initiële kosten in vergelijking met brilblindflenzen; ideaal voor infrequent isolatievereisten

5. Functies

De paddle blank biedt een permanent, lekvrij isolatieapparaat voor leidingsystemen. De massieve schijf wordt tussen twee flenzen geplaatst met pakkingen aan beide zijden, waardoor de vloeistofstroom volledig wordt geblokkeerd . Het uitstekende handvat dient als visuele indicator dat de leiding is afgesloten . Om de doorstroming te herstellen, wordt de paddle blank verwijderd en vervangen door een paddle spacer (geboorde schijf) . In tegenstelling tot brilblindflenzen worden paddle blanks volledig verwijderd tijdens normale bedrijfsvoering, waardoor ze geschikt zijn voor systemen waar isolatie minder frequent .

6. Installatie-instructies

1. Uitpakinspectie: Controleer op transportschade; verifieer markeringen, afmetingen en drukklasse volgens ASME B16.48

2. Oppervlaktevoorbereiding: Reinig de paddle blank en flensvlakken; verwijder alle olie, vet en verontreinigingen

3. Flensvoorbereiding: Depressuriseer en drain de leidingsectie; maak de flenspaar los en spreid de flenzen uit elkaar

4. Installatie pakking: Plaats nieuwe pakkingen aan beide zijden van de paddle blank (één aan elk vlak)

5. Positionering: Plaats de paddle blank tussen de flenzen met het handvat naar buiten gericht

6. Bouten: Installeer studbouten en moeren (zorg voor voldoende lengte om de extra dikte op te vangen). Draai vast in een kruisdraai-volgorde tot de aanbevolen aanhaalmomentwaarde

7. Verificatie: Bevestig dat het handvat visueel aangeeft dat de leiding is afgesloten

7. Voorzorgsmaatregelen

• Ferrietbalans: Zorg ervoor dat het ferrietgehalte tussen 40-60%blijft. Onjuiste warmtebehandeling is de meest voorkomende oorzaak van afwijkende ferrietverhoudingen

• Temperatuurlimiet: Niet aanbevolen voor gebruik boven 300°C of onder -50°C vanwege verminderde taaiheid

• Pakkingvereiste: Twee pakkingen zijn verplicht - één aan elke zijde van de paddle blank

• Bouten: Langere studbouten zijn vereist vanwege de extra dikte van de paddle blank en twee pakkingen

• Reinigheid: Vereist een hogere mate van reinheid dan koolstofstaalproductie; gebruik speciale gereedschappen om contaminatie te voorkomen

• Kwaliteitstesten: Ferrietgehalte testen volgens ASTM E562 en corrosietesten volgens ASTM A923 aanbevolen

8. Verzending & Levering

• Standaard levertijd is doorgaans 15-30 dagen, afhankelijk van bestelhoeveelheid, drukklasse en beschikbaarheid van specificaties

9. Betalingsvoorwaarden

• Veelvoorkomende internationale betaalmethoden zijn T/T (Telegraphic Transfer) en L/C op zicht (Letter of Credit)

10. Verpakking

• Producten worden veilig verpakt in multiplex kisten of houten kratten met interne demping om veilig transport te garanderen en schade tijdens transport te voorkomen

11. After-Sales / Retour & Garantiebeleid

• Alle producten ondergaan een strenge kwaliteitsinspectie voor verzending, met Mill Test Certificaten (EN 10204 3.1/3.2) beschikbaar, inclusief chemie, mechanische eigenschappen, ferrietgehalte en corrosietestresultaten

• Inspectie door derden (ABS, DNV, CCS, LR, BV, etc.) beschikbaar op aanvraag

• In geval van kwaliteitsproblemen, bewaar de originele verpakking en verstrek relevante foto's of rapporten van inspectie door derden

• Specifieke retour-, omruil- en garantievoorwaarden zijn onderhevig aan de definitieve verkoopcontractovereenkomst.

.

FAQ

1. Bent u een handelsonderneming of fabrikant?
    Wij zijn fabrikant, u kunt de certificering zien.
2. Hoe lang is uw levertijd?
    Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. Of het is 15-20 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
3. Levert u monsters? is het gratis of extra?
    Ja, we kunnen het monster gratis aanbieden, maar we moeten de vrachtkosten betalen.
4. Wat zijn uw betalingsvoorwaarden?
    Betaling=1000USD, 50% T/T vooraf, saldo voor verzending.
