CUNI Gedrukt bussen ASTM B466 UNS C715000 1/2" SCH20 ASME B16.11

CUNI Schroefbus  ASTM B466 UNS C715000 1/2" SCH20  ASME B16.11

1. Productbeschrijving

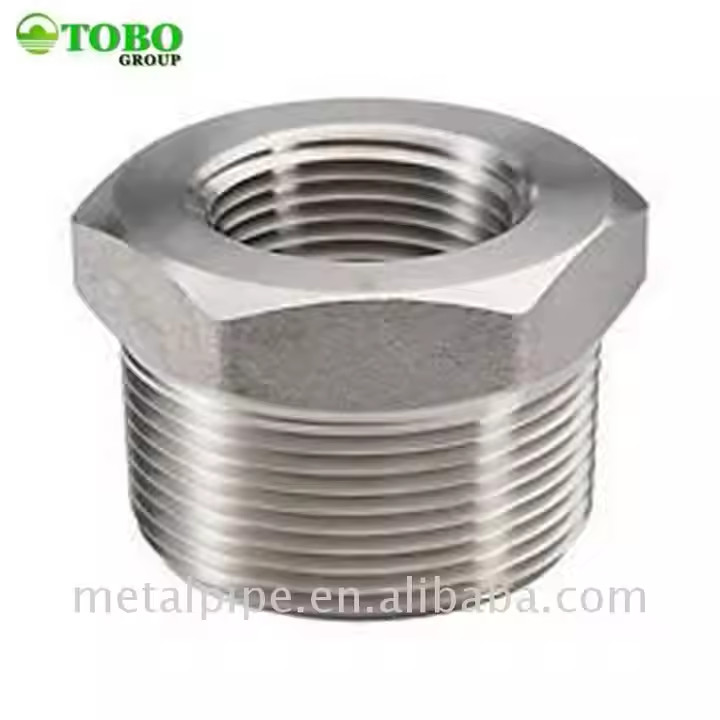

Dit product is een schroefbus met zeskantkop vervaardigd uit UNS C71500 (70/30 Koper-Nikkel legering / CuNi 70/30) volgens ASTM B466 en ASME B16.11 normen. Ook bekend als CuNi 70/30 of Werkstoff Nr. 2.0882, bevat deze legering ongeveer 70% koper en 30% nikkel, met kleine toevoegingen van ijzer en mangaan om de sterkte en corrosiebestendigheid te verbeteren. Een bus is een pijpfitting met een buitenschroefdraad aan de buitenkant (kleinere uiteinde) en een binnenschroefdraad aan de binnenkant (grotere uiteinde), gebruikt om twee leidingen van verschillende afmetingen in een rechte lijn te verbinden . Deze 1/2" SCH20 Klasse 3000# fitting heeft een zeskantkop voor eenvoudige installatie en verwijdering met een sleutel, wat zorgt voor een betrouwbare schroefdraadovergang voor leidingen met kleine diameters in toepassingen met hoge druk en corrosieve omstandigheden .

2. Belangrijkste productparameters

3. Toepassing / Gebruik

Deze schroefbus is ideaal voor zeewater- en corrosieve vloeistofsystemen die schroefdraadovergangen vereisen:

• Maritiem & Scheepsbouw: Zeewater leidingsystemen, ballastleidingen, brandwater systemen

• Offshore Olie & Gas: Platformleidingen, onderwater toepassingen, zeewater injectieleidingen

• Energieopwekking: Condensor koelwatersystemen, warmtewisselaars

• Chemische verwerking: Chloridehoudende omgevingen waar roestvrij staal SCC kan ondervinden

• Hydraulische en pneumatische systemen: Verbindingsstukken bij kleppen en instrumenten

• Warmtewisselaars: Overgangsfittingen voor buisaansluitingen

4. Voordelen

• Superieure corrosiebestendigheid: Uitzonderlijke weerstand tegen zeewater, putcorrosie, spleetcorrosie en chloride spanningscorrosie; 70/30 CuNi is vrijwel volledig bestand tegen spanningscorrosie

• Hogere sterkte: 70/30 CuNi biedt betere sterkte en erosiebestendigheid dan 90/10 CuNi

• Biofouling weerstand: Kopergehalte remt van nature mariene biologische groei

• Zeskantkop ontwerp: Zorgt voor eenvoudige installatie en verwijdering met standaard sleutels

• Schroefdraadgemak: Geen lassen nodig; snelle installatie en eenvoudige demontage voor onderhoud

• Hoge drukclassificatie: Klasse 3000# geschikt voor veeleisende toepassingen met hoge druk

• Flexibele overgang: Mannetje-vrouwtje ontwerp maakt directe leidingmaatvermindering op aansluitpunten mogelijk

5. Functies

De schroefbus zorgt voor een betrouwbare, lekvrije mechanische overgang tussen twee leidingen met verschillende diameters binnen een leidingsysteem. Het heeft een buitenschroefdraad (NPT) aan het kleinere uiteinde en een binnenschroefdraad (NPT) aan het grotere uiteinde, waardoor directe maatvermindering op aansluitpunten mogelijk is zonder extra adapters. De zeskantkop maakt vastdraaien en verwijderen met een sleutel mogelijk, wat onderhoud en aanpassing van het systeem vergemakkelijkt. Voor de 1/2" SCH20 Klasse 3000# configuratie dient het als een duurzame inline reducer voor schroefdraadverbindingen die hoge drukintegriteit vereisen.

6. Installatie-instructies

1. Uitpakken Inspectie: Controleer op transportschade; verifieer markeringen, afmetingen en drukklasse volgens ASME B16.11

2. Oppervlaktevoorbereiding: Reinig zowel de buitenschroefdraad als de binnenschroefdraad grondig; verwijder al het vuil, olie en puin

3. Schroefdraadafdichting: Breng PTFE-tape of pijpkit aan op de buitenschroefdraad (kleinere uiteinde) en op de buitenschroefdraad van de leiding die in het vrouwelijke uiteinde van de bus zal komen

4. Schroefdraad aangrijping: Draai het kleinere uiteinde (buitenschroefdraad) met de hand in de bijpassende vrouwelijke fitting, draai vervolgens vast met een sleutel tot het juiste koppel. Draai de buitenschroefdraad van de grotere leiding in het vrouwelijke uiteinde van de bus

5. Voorkom overmatig aandraaien: Overschrijd het aanbevolen koppel niet om barsten van de fitting te voorkomen

6. Inspectie: Voer na installatie een lektest uit volgens de systeemvereisten

7. Voorzorgsmaatregelen

• Reinheid: Vereist een hogere mate van reinheid dan koolstofstaal fabricage; gebruik speciale gereedschappen om contaminatie te voorkomen

• Schroefdraadcompatibiliteit: NPT, BSPT en BSPP schroefdraden zijn niet uitwisselbaar. Verifieer het schroefdraadtype volgens de systeemspecificatie

• Temperatuurlimiet: Voor waterige corrosietoepassingen, verifieer systeemomstandigheden voor temperaturen boven 300°C

• Medium compatibiliteit: Niet aanbevolen voor gebruik met sterke oxiderende zuren (bijv. salpeterzuur) of ammoniak systemen

• Trillingsgevoeligheid: Schroefkoppelingen worden niet aanbevolen op leidingen die onderhevig zijn aan aanzienlijke trillingen, thermische schokken of gevaarlijke vloeistofservice

• Voorzichtigheid: Zeskantkopbussen met één maatvermindering mogen niet worden gebruikt waar ze onderhevig kunnen zijn aan schadelijke belastingen en krachten anders dan interne druk

8. Verzending & Levering

• Standaard levertijd is doorgaans 15-30 dagen, afhankelijk van bestelhoeveelheid, drukklasse en beschikbaarheid van specificaties

9. Betalingsvoorwaarden

• Gangbare internationale betaalmethoden zijn onder meer T/T (Telegraphic Transfer) en L/C op zicht (Letter of Credit)

10. Verpakking

• Producten worden veilig verpakt in multiplex kisten of houten kratten met interne demping om veilig transport te garanderen en schade tijdens transport te voorkomen

11. After-Sales / Retour & Garantiebeleid

• Alle producten ondergaan een strenge kwaliteitsinspectie voor verzending, met Mill Test Certificaten (EN 10204 3.1/3.2) beschikbaar

• PMI en inspectie door derden (ABS, DNV, CCS, LR, BV, etc.) beschikbaar op aanvraag

• In geval van kwaliteitsproblemen, bewaar de originele verpakking en verstrek relevante foto's of inspectierapporten van derden

• Specifieke retour-, omruil- en garantievoorwaarden zijn onderhevig aan de definitieve verkoopcontractovereenkomst.

FAQ

1. Bent u een handelsonderneming of fabrikant?
    Wij zijn fabrikant, u kunt de certificering zien.
2. Hoe lang is uw levertijd?
    Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. Of het is 15-20 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
3. Levert u monsters? Is het gratis of extra?
    Ja, we kunnen het monster gratis aanbieden, maar we moeten de vrachtkosten betalen.
4. Wat zijn uw betalingsvoorwaarden?
    Betaling=1000USD, 50% T/T vooraf, saldo voor verzending.
