Koper Nikkel Lange Lasnek Flens ASTM B466 UNS C71500 ASME B16.5

Koperen nikkel lange lashalsflens ASTM B466 UNS C71500 ASME B16.5

1. Productbeschrijving

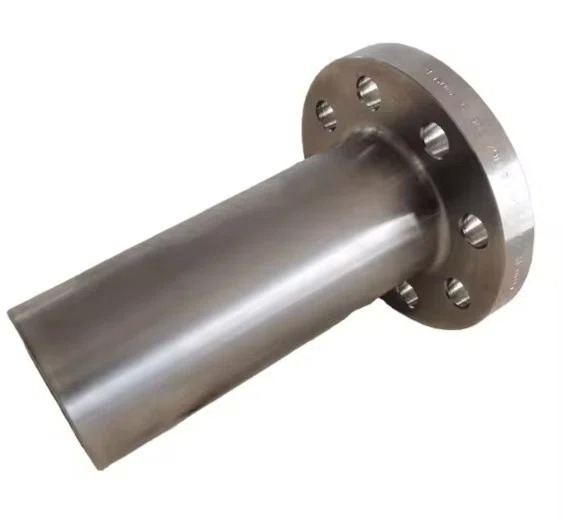

Dit product is een lange lashalsflens (LWNF) vervaardigd vanUNS C71500(70/30 koper-nikkellegering / CuNi 70/30) in overeenstemming metASTM B466enASME B16.5normenOok bekend als CuNi 70/30 of Werkstoff Nr. 2.0882, deze legering bevat ongeveer 70% koper en 30% nikkel, met kleine toevoegingen van ijzer en mangaan om de sterkte en corrosiebestendigheid te verbeteren. De lange lashals flens heeft eenverlengde, zware nekdie extra versterking biedt bij toepassingen met hoge spanningenIn tegenstelling tot een standaard Weld Neck-flens is de LWNF in twee delen geconstrueerd: het bovenste deel is een zwaarwandige loop,met een diameter van meer dan 50 mm,.5 standaardflenzenDeze flens is ontworpen voor het aansluiten van buigweldingen op leidingsystemen en wordt hoofdzakelijk toegepast bij de bouw vanmet een vermogen van meer dan 50 W(zoals thermowell sproeiers).

2. Belangrijkste productparameters

3. Toepassing / Gebruik

Deze lange lashalsflens is ideaal voor zeewater en corrosieve vloeistofsystemen in veeleisende omgevingen:

• Drukvaten en ketels: aansluitingen van sproeiers, thermowell sproeiers

• Offshore olie en gas: platformleidingen, onderzeese toepassingen, zeewaterinspuitingssystemen

• Maritieme & scheepsbouw: Koelsystemen voor zeewater, brandwaterleidingen, offshore brandwatersystemen

• Ontziltingsinstallaties: Hoogdruk zeewaterinlaat, zoutwaterrecirculatielijnen

• Energieopwekking: condensatorkoelsystemen, warmtewisselaars

• Chemische verwerking: Chloridehoudende omgevingen waar roestvrij staal aan SCC kan lijden

4Voordelen

• Verlengde nek: De hardwandige loop biedt extra versterking en spanningsverdeling bij hoogspanningstoepassingen, waardoor deze ideaal is voor drukvaten

• Superieure corrosiebestendigheid: Uitzonderlijke weerstand tegen zeewater, pitting, scheurcorrosie en chloride stress corrosie cracking

• Een hogere sterkte: 70/30 CuNi biedt een betere sterkte en erosieweerstand dan 90/10 CuNi

• Biologische besmetting: Koperinhoud remt van nature de biologische groei van de zee

• Uitstekende lasbaarheid: Eenfasige alfa-structuur zorgt voor uitstekende fabricage-eigenschappen

• Isolatievrijheid: Verlengde hals zorgt voor een vrij ruimte voor isolatie in toepassingen in procesinstallaties

5. Functies

De Long Welding Neck Flange biedt een permanent, versterkt gespannen aansluitpunt voor het aansluiten van leidingsystemen aan drukvaten, ketels en warmtewisselaars.De verlengde zware muur nek is butt-gesweisd aan de buis of vaartuig spuitstuk, een verenigde structuur vormen die de spanning gelijkmatig verdeelt en de drukconcentratie op het gewricht minimaliseertDe flense heeft een pakking om een betrouwbare afdichting te garanderen wanneer deze aan een paringsflense wordt bevestigd.het lange type is ongeschikt voor buizen en wordt voornamelijk gebruikt in toepassingen in procesinstallaties.

6Installatie-instructies

1. Inspectie van het uitpakken: Controleer of er tijdens het vervoer schade is ontstaan; controleer de kenmerken, afmetingen en drukklasse per ASME B16.5

2. Voorbereiding van het oppervlak: Reinig de lasbeugel en het aangrenzende gebied met speciale gereedschappen; verwijder alle olie, vet en verontreinigingen

3. Uitlijning: Lijst de flenshak nauwkeurig met het buis- of vatnootje, zodat de flenshak goed past

4. Schommelingen: Uitvoeren van butt-sweis volgens goedgekeurde WPS met gecertificeerde lassen. Gebruik GTAW (TIG) proces met overeenkomstige vulstof metaal. Voorverhitting in het algemeen niet vereist; interpass temperatuur ≤150°C.Geen warmtebehandeling na het lassen vereist

5. Installatie van pakkingen: Plaats een geschikte pakking (bijv. spiraalvormige wring, PTFE) op de flenshang

6. Blokken: Installeer bouten en trek ze in een kruismomentvolgorde aan tot de aanbevolen koppelwaarde

7. Hydrotest: Testdruk = 1,5 × ontwerpdruk; omgevingstemperatuur niet lager dan 5°C

7Voorzorgsmaatregelen

• Schoonheid: vereist een hogere zuiverheidsgraad dan de vervaardiging van koolstofstaal; gebruik speciale gereedschappen om verontreiniging te voorkomen

• Temperatuurgrens: Voor watercorrosiebediening, verificatie van de systeemomstandigheden bij temperaturen boven 300°C

• Weldingswarmte-invoer: CuNi-puddle is traag met een oxidefilm; vereist een geschikte amperagecontrole

• Gemiddelde verenigbaarheid: Niet aanbevolen voor gebruik met sterke oxiderende zuren (bijv. stikzuur) of ammoniaksystemen

• Schroevendraaimoment: Het aanbevolen koppel niet overschrijden om schade aan de pakking of vervorming van de flens te voorkomen

• Selectie van de pakking: Kies het met het bedieningsmedium en de druk/temperatuurcondities verenigbare pakmateriaal

8Verzending en levering

• De standaard levertijd is meestal15-30 dagen, afhankelijk van de bestelhoeveelheid, drukklasse en beschikbaarheid van de specificaties

9Betalingsvoorwaarden

• Gemeenschappelijke internationale betaalmethoden zijn:T/T (Telegrafische overschrijving)enL/C op zicht (kredietbrief)

10Verpakking

• De producten zijn veilig verpaktverpakkingsdozen van multiplexofhouten krattenmet interne demping om veilig vervoer te garanderen en schade tijdens het vervoer te voorkomen

11. Naverkoop / Terugkeer & Garantiebeleid

• Alle producten worden voor verzending onderworpen aan strenge kwaliteitscontroles.Certificaten voor molenproeven (EN 10204 3.1/3.2)beschikbaar

• PMI en inspectie door derden (ABS, DNV, CCS, LR, BV, enz.) op aanvraag

• In geval van kwaliteitsproblemen behouden van de originele verpakking en relevante foto's of inspectieverslagen van derden

• Specifieke retour-, ruil- en garantievoorwaarden zijn onderworpen aan de definitieve verkoopovereenkomst.

Veelgestelde vragen

1Bent u een handelsonderneming of een fabrikant?
We zijn fabrikant, je kunt de certificering zien.
2Hoe lang is uw levertijd?
Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. of het is 15-20 dagen als de goederen niet op voorraad zijn, het is afhankelijk van de hoeveelheid.
3Geef je monsters, gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.
4Wat zijn uw betalingsvoorwaarden?
Betaling <=1000USD, 100% vooraf Betaling>=1000USD, 50% T/T vooraf, saldo voor verzending.
