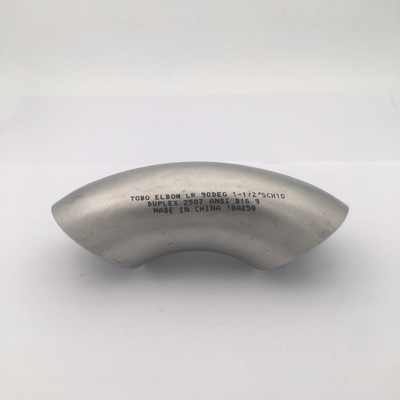

1-1/2" SCH10 ANSI B16.9 Duplex 2507 90 Graden LR Bocht Industriële Pijp Fitting

1-1/2" SCH10 ANSI B16.9 Duplex 2507 90 Graden LR Bocht Industriële Pijp Fitting

1. Productbeschrijving

Dit product is een 90-graden Long Radius (LR) stompe lasbocht vervaardigd uit Super Duplex Roestvrij Staal 2507 (UNS S32750) conform ANSI/ASME B16.9 en ASTM A815 normen. Super Duplex 2507 is een hooggelegeerd duplex roestvrij staal met een dual-fase microstructuur van ongeveer 50% ferriet en 50% austeniet, gekenmerkt door een PREN-waarde van meer dan 40. Het LR-ontwerp heeft een kromtestraal gelijk aan 1,5 keer de pijpdiameter (R = 1,5D), wat zorgt voor een soepele vloeistofstroom met minimale drukval. Deze 1-1/2" SCH10 fitting is ontworpen voor permanente stompe lasverbindingen in veeleisende industriële leidingsystemen die uitzonderlijke sterkte en corrosiebestendigheid vereisen.

2. Belangrijkste Productparameters

3. Toepassing / Gebruik

Deze 90° LR bocht is ideaal voor extreem agressieve en hoogbelaste omgevingen:

• Olie & Gas: Offshore platforms, onderzeese leidingsystemen, boorputaansluitingen, zeewaterinjectieleidingen

• Chemische Verwerking: Chloridehoudende zuren, warmtewisselaars, hogedruk procesleidingen

• Maritiem & Ontzilting: Zeewaterleidingen, omgekeerde osmose systemen, pekelbehandeling

• Energieopwekking: Koelwatersystemen, condensorleidingen

• Pulp en Papier: Bleeklijnen, digesters

• Zuur Gas Service: NACE MR0175 conforme toepassingen

4. Voordelen

• Superieure Sterkte: Vloeigrens (550 MPa) is ongeveer 2,5 tot 3 keer die van 316L, waardoor dunnere wanden en lichtere leidingsystemen mogelijk zijn

• Uitzonderlijke Corrosiebestendigheid: PREN 41-43 biedt uitstekende weerstand tegen putcorrosie, spleetcorrosie en chloride spanningscorrosie (SCC)

• Superieur aan 2205: Presteert beter dan standaard duplex 2205 op het gebied van zowel corrosiebestendigheid als mechanische sterkte

• Long Radius Ontwerp: R=1,5D minimaliseert drukval, turbulentie en erosie

• Uitstekende Lasbaarheid: Compatibel met standaard lasprocedures; oplossend gloeien vereist na het lassen

• Breed Temperatuurbereik: Behoudt eigenschappen van -50°C tot 300°C

5. Functies

De 90° LR bocht verandert de richting van de vloeistofstroom binnen een leidingsysteem met 90 graden met minimale drukval. Het long radius ontwerp (R=1,5D) vermindert de stromingsweerstand, turbulentie en erosie, waardoor het geschikt is voor toepassingen met hoge snelheid en corrosieve media. De stompe lasverbinding zorgt voor een permanente, lekvrije verbinding met hoge structurele integriteit voor kritieke serviceomgevingen.

6. Installatie-instructies

1. Uitpakken Inspectie: Controleer op transportschade; verifieer markeringen, afmetingen en materiaalcertificering volgens ASME B16.9

2. Oppervlaktevoorbereiding: Reinig de lasafschuining en aangrenzend gebied met speciale roestvrijstalen gereedschappen; verwijder alle olie, vet en verontreinigingen

3. Uitlijning: Lijn de bocht nauwkeurig uit met de verbindende leidingen, zorg voor een goede passing. Maximale toegestane onjuiste uitlijning: 10% van de wanddikte, niet meer dan 1,5 mm

4. Puntlassen: Breng minimale puntlassen aan om de montage op zijn plaats te houden; grondig reinigen voor het definitieve lassen

5. Lassen: Voer stompe lassen uit volgens goedgekeurde WPS met gecertificeerde lassers. Voor Super Duplex 2507 is strikte controle van de warmte-inbreng essentieel. Gebruik GTAW of SMAW met bijpassend vulmateriaal (bijv. ER2594). Beschermgas: 100% argon of Ar-He mengsel. De interpass temperatuur moet worden gehandhaafd ≤150°C om de vorming van intermetallische fasen te voorkomen

6. Nabehandeling na lassen: Oplossend gloeien bij 1025-1125°C gevolgd door waterkoeling is vereist om de duplexstructuur en corrosiebestendigheid te herstellen

7. Inspectie: Voer NDT (PT/MT, UT, RT) uit volgens projectvereisten. Verificatie van het ferrietgehalte volgens ASTM E562 wordt aanbevolen

7. Voorzorgsmaatregelen

• Temperatuurlimiet: Niet aanbevolen voor gebruik boven 300°C; langdurige blootstelling boven 250°C kan brosheid veroorzaken

• Ferrietbalans: Zorg ervoor dat het ferrietgehalte tussen 40-60% blijft. Onjuiste warmtebehandeling is de meest voorkomende oorzaak van afwijkende ferrietverhoudingen

• Gevoeligheid voor Intermetallische Fasen: Super duplex lassen zijn gevoelig voor de vorming van sigma- en chi-fasen; strikte controle van de warmte-inbreng is verplicht

• Reinheid: Vereist een hogere mate van reinheid dan de fabricage van koolstofstaal; gebruik speciale gereedschappen om contaminatie te voorkomen

• Corrosietesten: ASTM A923 Methode C (ferrichloride bij 50°C) testen is standaard voor het verifiëren van corrosiebestendigheid

• Slagtesten: Vaak gespecificeerd bij -46°C voor kritieke toepassingen

• NACE Conformiteit: Voor zuur gas service, bevestig conformiteit met NACE MR0175 vereisten

8. Verzending & Levering

• Standaard levertijd is doorgaans 15-30 dagen voor standaardmaten; grotere maten en aangepaste specificaties kunnen een langere levertijd vereisen

9. Betalingsvoorwaarden

• Gangbare internationale betaalmethoden zijn T/T (Telegraphic Transfer) en L/C op zicht (Letter of Credit)

10. Verpakking

• Producten worden veilig verpakt in multiplex kisten of houten kratten met interne demping om veilig transport te garanderen en schade tijdens transport te voorkomen

11. After-Sales / Retour & Garantiebeleid

• Alle producten ondergaan een strenge kwaliteitsinspectie voor verzending, met Mill Test Certificaten (EN 10204 3.1/3.2) beschikbaar

• Verplichte documentatie omvat chemie, mechanische eigenschappen, ferrietgehalte en resultaten van corrosietesten

• Inspectie door derden (ABS, DNV, CCS, LR, BV, etc.) beschikbaar op aanvraag

• In geval van kwaliteitsproblemen, bewaar de originele verpakking en verstrek relevante foto's of rapporten van inspectie door derden

• Specifieke retour-, omruil- en garantievoorwaarden zijn onderhevig aan de definitieve verkoopcontractovereenkomst.

..

FAQ

1. Bent u een handelsonderneming of fabrikant?
    Wij zijn fabrikant, u kunt de certificering zien.
2. Hoe lang is uw levertijd?
    Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. Of het is 15-20 dagen als de goederen niet op voorraad zijn, dit is afhankelijk van de hoeveelheid.
3. Levert u monsters? Is het gratis of extra?
    Ja, we kunnen het monster gratis aanbieden, maar u moet de vrachtkosten betalen.
4. Wat zijn uw betalingsvoorwaarden?
    Betaling=1000USD, 50% T/T vooraf, saldo voor verzending.
