Cooper Nikkel Spectacle Blind ASTM B466 UNS C71500 4" ASME B16.48 Anti Corrosie

Cooper Nikkel Spectacle Blind ASTM B466 UNS C71500 4" ASME B16.48 Anti-corrosie

1. Productbeschrijving

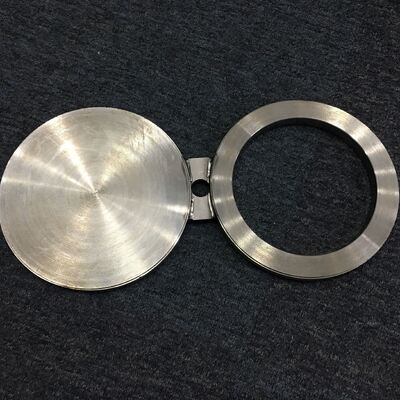

Dit product is een spectacle blind (ook bekend als een figuur-8 blind) vervaardigd uit UNS C71500 (70/30 Koper-Nikkel legering / CuNi 70/30) conform ASTM B466 en ASME B16.48 normen. Een spectacle blind is een permanent leidingisolatiemiddel bestaande uit twee metalen schijven verbonden door een korte verbindingsstang: één massieve schijf (de blind) en één open schijf met een boring (de ringafstandhouder). De figuur-acht vorm lijkt op een bril, waaraan het zijn naam te danken heeft. UNS C71500, ook bekend als CuNi 70/30 of Werkstoff Nr. 2.0882, bevat ongeveer 70% koper en 30% nikkel, met kleine toevoegingen van ijzer en mangaan om de sterkte en corrosiebestendigheid te verbeteren. Deze 4" flens is ontworpen voor installatie tussen twee ASME B16.5 flenzen om positieve isolatie te bieden voor apparatuur of leidingsecties die inspectie, onderhoud of buitengebruikstelling vereisen.

2. Belangrijkste productparameters

3. Toepassing / Gebruik

Deze spectacle blind is ideaal voor zeewater- en corrosieve vloeistofsystemen die positieve isolatie vereisen:

• Scheepsbouw & Maritiem: Zeewaterkoelsystemen, brandwaterleidingen, ballastsystemen

• Offshore Olie & Gas: Platformleidingen, onderwater toepassingen, zeewaterinjectie

• Ontziltingsinstallaties: Zeewaterinlaat, omgekeerde osmose toevoerleidingen, pekel recirculatie

• Energieopwekking: Condensor koelwatersystemen, warmtewisselaars

• Chemische verwerking: Chloridehoudende omgevingen waar roestvrij staal SCC kan oplopen

• Apparatuur isolatie: Stroomopwaarts/stroomafwaarts van warmtewisselaars, tanks, pompen die onderhoud vereisen

4. Voordelen

• Positieve Isolatie: Biedt absolute, lekvrije isolatie - betrouwbaarder dan kleppen die kunnen lekken of per ongeluk geopend kunnen worden

• Superieure Corrosiebestendigheid: Uitzonderlijke weerstand tegen zeewater, putcorrosie, spleetcorrosie, spanningscorrosie en waterstofbrosheid

• Weerstand tegen aangroei: Kopergehalte remt van nature mariene biologische groei

• Visuele Indicatie: De uitstekende handgreep/lipje bevestigt zichtbaar of de leiding open of geblindeerd is

• Permanente Installatie: Blijft in het leidingsysteem gedurende de gehele levensduur; geen aparte opslag nodig voor blind en afstandhouder

• Eenvoudig Wisselen: 180 graden draaien om van open naar gesloten positie te wisselen zonder de fitting te verwijderen

• Hoge Sterkte: 70/30 CuNi biedt betere sterkte en erosiebestendigheid dan 90/10 CuNi

5. Functies

De spectacle blind biedt een permanent, lekvrij isolatiemiddel voor leidingsystemen. In de “open” positie, zit de ringafstandhouder met een boring die overeenkomt met de leiding-ID tussen de flenzen, wat volledige doorstroming mogelijk maakt. In de “gesloten” positie, wordt de assemblage 180 graden gedraaid zodat de massieve blindschijf tussen de flenzen zit, waardoor de doorstroming volledig wordt geblokkeerd. De ongebruikte schijf hangt buiten het flenspaar, zichtbaar voor operators als visuele bevestiging van de leidingstatus. Twee pakkingen zijn vereist - één aan elke kant van de actieve schijf.

6. Installatie-instructies

1. Inspectie bij uitpakken: Controleer op transportschade; verifieer markeringen, afmetingen en drukklasse volgens ASME B16.48

2. Oppervlaktevoorbereiding: Reinig de spectacle blind en flensvlakken met speciaal gereedschap; verwijder alle olie, vet en verontreinigingen

3. Flensvoorbereiding: Druk aflaten en de leidingsectie aftappen; bouten van het flenspaar losdraaien en de flenzen uit elkaar spreiden

4. Installatie van pakkingen: Plaats nieuwe pakkingen aan beide zijden van de spectacle blind (één aan elk vlak van de actieve schijf)

5. Positionering: Voor normale werking, plaats de ringafstandhouder tussen de flenzen (open positie). Voor isolatie, 180 graden draaien om de massieve blindschijf te plaatsen (gesloten positie)

6. Aanbouten: Installeer langere tapeinden (om de extra dikte van de spectacle blind en twee pakkingen op te vangen). Aanhaal in een kruispatroon tot de aanbevolen aanhaalmomentwaarde

7. Verificatie: Bevestig dat de uitstekende handgreep/lipje de juiste positie visueel aangeeft (afstandhouder = open; blind = gesloten)

7. Voorzorgsmaatregelen

• Reinheid: Vereist een hogere mate van reinheid dan koolstofstaal fabricage; gebruik speciaal gereedschap om contaminatie te voorkomen

• Temperatuurlimiet: Voor waterige corrosietoepassingen, verifieer systeemcondities voor temperaturen boven 300°C

• Pakkingvereiste: Twee pakkingen zijn verplicht - één aan elke kant van de actieve schijf

• Aanbouten: Langere tapeinden zijn vereist vanwege de extra dikte van de spectacle blind en twee pakkingen

• Medium compatibiliteit: Niet aanbevolen voor gebruik met sterke oxiderende zuren (bijv. salpeterzuur) of ammoniak systemen

• Ruimtevereiste: De installatie moet de volledige zwaai van de spectacle blind accommoderen voor 180 graden rotatie

• Handgreep indicatie: De uitstekende handgreep is de primaire visuele indicator van de leidingstatus - zorg ervoor dat deze duidelijk zichtbaar en correct geïdentificeerd is

8. Verzending & Levering

• Standaard levertijd is doorgaans 15–30 dagen, afhankelijk van bestelhoeveelheid, drukklasse en beschikbaarheid van specificaties

9. Betalingsvoorwaarden

• Gangbare internationale betaalmethoden zijn T/T (Telegraphic Transfer) en L/C op zicht (Letter of Credit)

10. Verpakking

• Producten worden veilig verpakt in multiplex kisten of houten kratten met interne demping om veilig transport te garanderen en schade tijdens transport te voorkomen

11. After-Sales / Retour & Garantiebeleid

• Alle producten ondergaan een strenge kwaliteitsinspectie voor verzending, met Mill Test Certificaten (EN 10204 3.1/3.2) beschikbaar

• Inspectie door derden (ABS, DNV, CCS, LR, BV, etc.) beschikbaar op aanvraag

• In geval van kwaliteitsproblemen, bewaar de originele verpakking en verstrek relevante foto's of rapporten van inspectie door derden

• Specifieke retour-, omruil- en garantievoorwaarden zijn onderhevig aan de definitieve verkoopcontractovereenkomst.

  FAQ

  1. Bent u een handelsonderneming of fabrikant?
      Wij zijn fabrikant, u kunt de certificering zien.
  2. Hoe lang is uw levertijd?
      Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. Of het is 15-20 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
  3. Levert u monsters? is het gratis of extra?
      Ja, we kunnen het monster gratis aanbieden, maar we moeten de vrachtkosten betalen.
  4. Wat zijn uw betalingsvoorwaarden?
      Betaling=1000USD, 50% T/T vooraf, saldo voor verzending.
