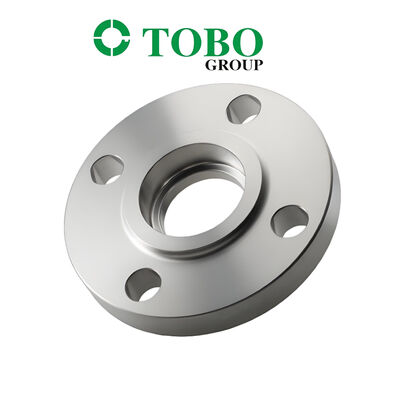

Slip On Flens ASTM A815 UNS S31803 Duplex Roestvrij Staal 2" Hogedruk Pijpleiding Verbindingsflens

Slip-On Flens ASTM A815 UNS S31803 Duplex Roestvrij Staal 2" Hogedruk Pijpleiding Verbindingsflens

1. Productbeschrijving

Dit product is een Slip-On (SO) flens vervaardigd uit UNS S31803 (Duplex 2205 / F51) roestvrij staal volgens ASTM A815 en ASME B16.5 normen. UNS S31803 is een dual-phase roestvrij staal met een microstructuur van ongeveer 50% ferriet en 50% austeniet, wat ongeveer dubbele vloeigrens biedt van standaard 300-serie austenitische roestvrij staalsoorten zoals 304L of 316L, terwijl uitstekende corrosiebestendigheid behouden blijft. Een slip-on flens is ontworpen om over het pijpeinde te schuiven en wordt vervolgens vastgezet met twee filletlassen—één intern en één extern—wat zorgt voor een sterke, lekvrije verbinding. Deze 2" flens is geschikt voor matige tot hoge druktoepassingen en wordt veel gebruikt in veeleisende industriële leidingsystemen.

2. Belangrijkste productparameters

3. Toepassing / Gebruik

Deze slip-on flens is ideaal voor hogedruk- en corrosieve vloeistofsystemen:

• Olie & Gas: Offshore platforms, onderzeese leidingen, hogedruk procesleidingen

• Chemische Verwerking: Chloridehoudende zuren, pekeltoepassingen, warmtewisselaars

• Ontziltingsinstallaties: Hogedruk zeewaterinlaat en RO-toevoerleidingen

• Maritieme Techniek: Zeewaterleidingsystemen, scheepsbouw

• Energieopwekking: Koelwatersystemen, hogetemperatuurdiensten

• Pulp en Papier: Bleeklijnen, digestersystemen

4. Voordelen

• Superieure Sterkte: Vloeigrens is ongeveer dubbel die van 316L austenitisch staal, waardoor dunnere wandontwerpen en gewichtsreductie mogelijk zijn

• Uitstekende Corrosiebestendigheid: PREN ~34-36 biedt uitstekende weerstand tegen putcorrosie, spleetcorrosie en chloride spanningscorrosie scheurvorming

• Eenvoud van Slip-On: Eenvoudig te installeren; flens kan worden gedraaid voor uitlijning van boutgaten vóór het lassen

• Kosteneffectief: Lagere initiële kosten vergeleken met lasnekflenzen; meer economische installatie

• Goede Lasbaarheid: Compatibel met standaard lasprocedures; oplossend gloeien aanbevolen na het lassen

5. Functies

De slip-on flens biedt een boutverbinding voor het verbinden van leidingen, kleppen of apparatuur in een leidingsysteem. De flens schuift over het pijpeinde en wordt vastgezet met filletlassen aan zowel de binnen- als buitenkant, wat een sterke, lekvrije verbinding vormt. Het flensvlak is geschikt voor een pakking om een betrouwbare afdichting te garanderen wanneer deze aan een tegenflens wordt gebout.

6. Installatie-instructies

1. Inspectie bij uitpakken: Controleer op transportschade; verifieer markeringen en afmetingen volgens ASME B16.5

2. Oppervlaktevoorbereiding: Reinig het pijpeinde en de flensboring met speciaal gereedschap; verwijder alle olie, vet en verontreinigingen

3. Positionering: Schuif de slip-on flens over de pijp naar de vereiste positie. Het pijpeinde moet ongeveer de pijpwanddikte + 1/8" (3 mm) van het flensvlak worden teruggezet om ruimte te maken voor de interne las

4. Uitlijning: Draai de flens om de boutgaten uit te lijnen met het tegencomponent

5. Tacklassen: Breng tacklassen aan op verschillende punten rond de flens om deze op zijn plaats te houden

6. Definitief lassen: Voer filletlassen uit aan zowel de binnen- als buitenkant van de flens. Voor duplex materialen is strikte controle van de warmte-inbreng essentieel. Oplossend gloeien bij 1020-1100°C gevolgd door waterkoeling is vereist om de duplexstructuur en corrosiebestendigheid te behouden

7. Na het lassen: Reinig lasgebieden; visuele en PT/MT-inspectie aanbevolen

8. Bouten: Plaats pakking, bouten en draai aan in een kruisende koppeldraai-volgorde tot de aanbevolen koppeldraaiwaarde

7. Voorzorgsmaatregelen

• Ferrietbalans: Zorg ervoor dat het ferrietgehalte tussen 40-60% per volume blijft. Onjuiste warmtebehandeling is de meest voorkomende oorzaak van afwijkende ferrietverhoudingen

• Temperatuurlimiet: Niet aanbevolen voor gebruik boven 300°C of onder -50°C vanwege verminderde taaiheid

• Reinheid: Vereist een hogere mate van reinheid dan de fabricage van koolstofstaal; gebruik speciaal gereedschap om contaminatie te voorkomen

• Lasvoeging: De terugzetvoeging van 1/8" (3 mm) is verplicht om te voorkomen dat lasmetaal het flensvlak beschadigt

• Boutkoppeling: Overschrijd de aanbevolen koppeling niet om pakkingbeschadiging of flensvervorming te voorkomen

• Selectie pakking: Kies een pakkingmateriaal dat compatibel is met het medium en de druk-/temperatuuromstandigheden

• Kwaliteitstesten: PMI volgens ASTM E1476, UT volgens ASTM A388, PT/MT volgens ASTM E165/E709 aanbevolen

8. Verzending & Levering

• Standaard levertijd is doorgaans 15–30 dagen voor standaardmaten; grotere maten en aangepaste specificaties kunnen een langere levertijd vereisen

9. Betalingsvoorwaarden

• Veelvoorkomende internationale betaalmethoden zijn T/T (Telegraphic Transfer) en L/C op zicht (Letter of Credit)

10. Verpakking

• Producten worden veilig verpakt in multiplex kisten of houten kratten met interne demping om veilig transport te garanderen en schade tijdens transport te voorkomen

11. After-Sales / Retour & Garantiebeleid

• Alle producten ondergaan een strenge kwaliteitsinspectie voor verzending, met Mill Test Certificaten (EN 10204 3.1/3.2) beschikbaar

• Inspectie door derden (ABS, DNV, CCS, LR, BV, etc.) beschikbaar op aanvraag

• In geval van kwaliteitsproblemen, bewaar de originele verpakking en verstrek relevante foto's of rapporten van inspectie door derden

• Specifieke retour-, omruil- en garantievoorwaarden zijn onderhevig aan de definitieve verkoopcontractovereenkomst.

Veelgestelde vragen

1. Bent u een handelsonderneming of fabrikant?
    Wij zijn fabrikant, u kunt de certificering zien.
2. Hoe lang is uw levertijd?
    Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. Of het is 15-20 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
3. Levert u monsters? Is het gratis of extra?
    Ja, we kunnen het monster gratis aanbieden, maar u moet de vrachtkosten betalen.
4. Wat zijn uw betalingsvoorwaarden?
    Betaling=1000USD, 50% T/T vooraf, saldo voor verzending.
