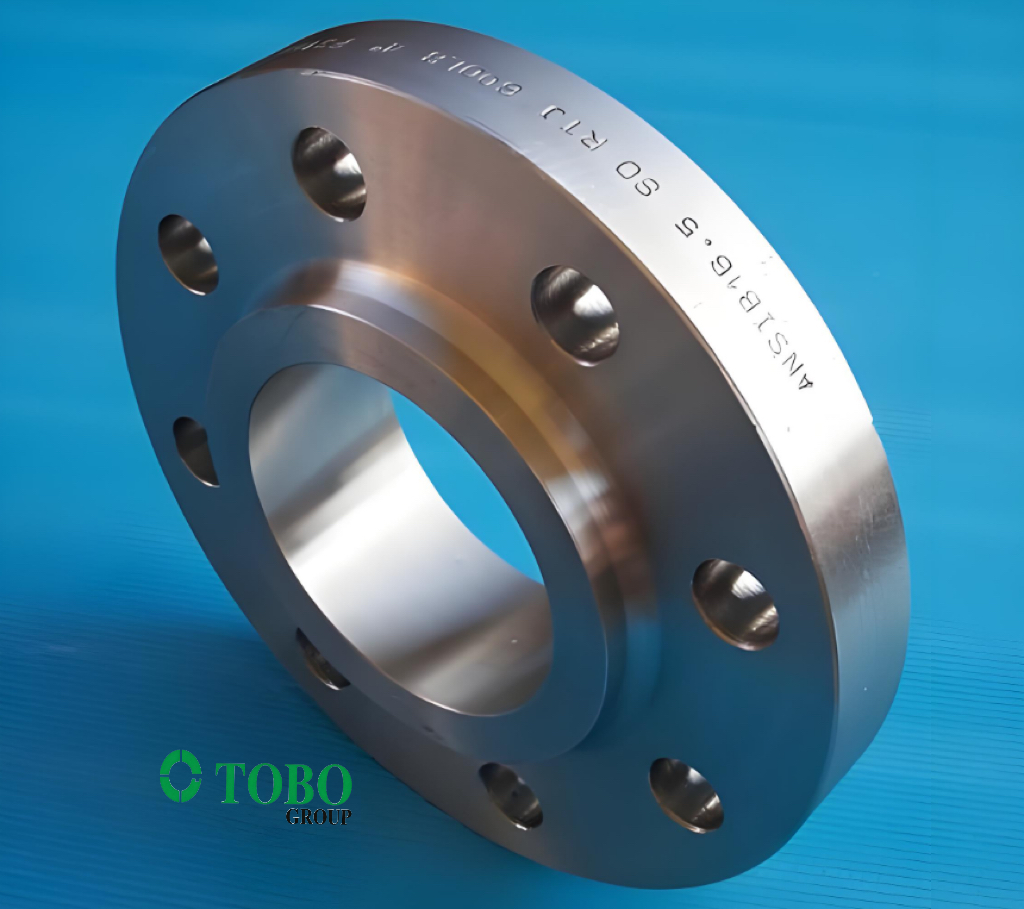

CUNI Slip On Flens ASTM B466 UNS C71500 4 Inch ASME B16.5

CUNI Slip On Flange ASTM B466 UNS C71500 4 inch ASME B16.5

1. Productbeschrijving

Dit product is een Slip-On (SO) flens vervaardigd vanUNS C71500(70/30 koper-nikkellegering / CuNi 70/30) in overeenstemming metASTM B466enASME B16.5normenOok bekend als CuNi30Fe1Mn of Werkstoff Nr. 2.0882, deze legering bestaat voor ongeveer 70% uit koper en 30% uit nikkel, met kleine toevoegingen van ijzer en mangaan om de sterkte, corrosiebestendigheid en erosieweerstand te verbeterenEen slip-on flens is ontworpen om over het eind van de pijp te glijden en wordt vervolgens zowel van binnen als van buiten gelast, waardoor een sterke, lekvrije verbinding wordt bereiktDeze 4 inch flens is geschikt voor toepassingen met lage tot middelgrote druk en wordt veel gebruikt in marine- en zeewaterleidingssystemen.

2. Belangrijkste productparameters

3. Toepassing / Gebruik

Deze opschuifflens is ideaal voor zeewater en corrosieve vloeistofsystemen:

• Maritieme & scheepsbouw: Koelsystemen voor zeewater, brandwaterleidingen, ballastsystemen

• Offshore olie en gas: platformleidingen, onderzeese toepassingen, zeewaterinspuiting

• Ontziltingsinstallaties: Invoer van zeewater, omgekeerde osmosevoedingslijnen, terugkeer van pekelwater

• Energieopwekking: condensatorkoelsystemen, warmtewisselaars

• Chemische verwerking: Chloridehoudende omgevingen, koelwatereenheden

4Voordelen

• Superieure corrosiebestendigheid: Uitzonderlijke weerstand tegen zeewater, pitting, scheurcorrosie en chloride stress corrosie cracking

• Biologische besmetting: Kopergehalte remt de biologische groei van de zee

• Een hogere sterkte: 70/30 CuNi biedt een betere sterkte en erosieweerstand dan 90/10 CuNi

• Kosteneffectief: Slip-on-ontwerp is gemakkelijker te installeren en zuiniger dan lashalsflens

• Goede lasbaarheid: Eenfasige alfa-structuur zorgt voor uitstekende fabricage-eigenschappen

5. Functies

De slip-on flens biedt een gespeld aansluitpunt voor het aansluiten van buizen, kleppen of apparatuur.een sterke, lekkagebestendige verbinding. De flenshang bevat een pakking om een betrouwbare afdichting te garanderen wanneer deze aan een paringsflenshang is geboeid.

6Installatie-instructies

1. Inspectie van het uitpakken: Controleer of er doorvoerbeschadiging is; controleer de kenmerken en afmetingen volgens ASME B16.5.

2. Voorbereiding van het oppervlak: Reinig het eind van de pijp en de boor van de flens met speciale gereedschappen; verwijder alle olie, vet en verontreinigingen.

3. Positionering: Schuif de slip-on flens over de pijp naar de vereiste positie. Het eind van de pijp mag niet gelijk zijn aan het verhoogde afdichtingsoppervlak.

4. Uitlijning: Draai de flens om de bouten gaten met de paring component uit te lijnen.

5. Schakellassen: op verschillende punten rond de flenster aanbrengen om de flenster vast te houden.

6. Eindsweiswerk: Uitvoeren van fillet lassen zowel aan de binnenkant als aan de buitenkant van de flensTIG-lassen wordt aanbevolen..

7. Na het lassen: Schoon lassen; geen warmtebehandeling na het lassen vereist.

8. Blokken: Installeer pakking, bouten en trek het koppel in een kruisvolgorde aan tot de aanbevolen koppelwaarde.

7Voorzorgsmaatregelen

• Schoonheid: vereist een hogere zuiverheidsgraad dan de vervaardiging van koolstofstaal; gebruik speciale gereedschappen van roestvrij staal.

• Temperatuurgrens: Voor watercorrosiebediening, verificatie van de systeemomstandigheden bij temperaturen boven 300°C.

• Weldingswarmte-invoer: CuNi-puddel is traag met een oxidefilm; vereist een passende amperagecontrole.

• Gemiddelde verenigbaarheid: Niet aanbevolen voor gebruik met sterke oxiderende zuren (bijv. stikstofzuur) of ammoniaksystemen.

• Schroevendraaimoment: Het aanbevolen koppel mag niet worden overschreden om beschadiging van de pakking of vervorming van de flens te voorkomen.

• Selectie van de pakking: Kies een pakmateriaal dat verenigbaar is met het bedieningsmedium en de druk/temperatuuromstandigheden.

8Verzending en levering

• De standaard levertijd is meestal15-30 dagen, afhankelijk van de bestelhoeveelheid, drukklasse en beschikbaarheid van de specificaties.

9Betalingsvoorwaarden

• Gemeenschappelijke internationale betaalmethoden zijn:T/T (Telegrafische overschrijving)enL/C op zicht (kredietbrief).

10Verpakking

• De producten zijn veilig verpaktverpakkingsdozen van multiplexofhouten krattenmet interne demping om veilig vervoer te garanderen en schade tijdens het vervoer te voorkomen.

11. Naverkoop / Terugkeer & Garantiebeleid

• Alle producten worden voor verzending onderworpen aan strenge kwaliteitscontroles.Certificaten voor molenproeven (EN 10204 3.1/3.2)beschikbaar.

• Inspectie door derden (ABS, DNV, CCS, LR, BV, enz.) op aanvraag.

• In geval van kwaliteitsproblemen moet de originele verpakking worden bewaard en moeten relevante foto's of inspectieverslagen van derden worden verstrekt.

• Specifieke retour-, ruil- en garantievoorwaarden zijn onderworpen aan de definitieve verkoopovereenkomst.

Veelgestelde vragen

1Bent u een handelsonderneming of een fabrikant?
We zijn fabrikant, je kunt de certificering zien.
2Hoe lang is uw levertijd?
Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. of het is 15-20 dagen als de goederen niet op voorraad zijn, het is afhankelijk van de hoeveelheid.
3Geef je monsters, gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.
4Wat zijn uw betalingsvoorwaarden?
Betaling <=1000USD, 100% vooraf Betaling>=1000USD, 50% T/T vooraf, saldo voor verzending.
