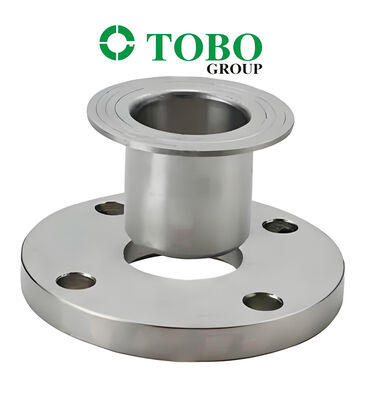

Lap Joint Flens ASTM A815 UNS S31803 Duplex Roestvrij Staal 2" ASME B16.5

Lappengelenflens ASTM A815 UNS S31803 Duplex roestvrij staal 2?? ASME B16.5

1. Productbeschrijving

Dit product is een lap joint (LJ) flens vervaardigd vanUNS S31803(Duplex 2205 / F51) roestvrij staal overeenkomstigASTM A815enASME B16.5normen. Een lap joint flens (ook wel een "losse flens" genoemd) is een tweeledige assemblage bestaande uit een backing flens en een stub eindeHet eind van de stub is achterste gelast aan de pijp, en de lap joint flens glijdt over het eind van de stubDe flens zelf is- Nee.rechtstreeks verbonden met het eind van de pijp of stub, zodat deze vrij kan draaien. UNS S31803 is een tweefasig roestvrij staal met een microstructuur van ongeveer 50% austenite en 50% ferriet,met ongeveer het dubbele van de slijtvastheid van standaard austenitische roestvrij staal van de serie 300, zoals 304/316LDeze 2"-flens is ontworpen voor toepassingen die frequente demontage, flexibiliteit van de uitlijning en een hoge corrosiebestendigheid vereisen.

2. Belangrijkste productparameters

3. Toepassing / Gebruik

Deze lapverbindingsflens is ideaal voor corrosieve omgevingen en systemen die regelmatig onderhoud vereisen:

• Olie en gas: offshoreplatforms, onderzeese leidingen, chemische injectielijnen

• Chemische verwerking: Chloridehoudende processtromen, zuurdiensten

• Maritieme engineering: zeewaterleidingen, scheepsbouw, ontziltingsinstallaties

• Energieopwekking: Koelwatersystemen, warmtewisselaars

• Pulp en papier: Bleeklijnen, digestorsystemen

• Buitengroepen met een breedte van niet meer dan 50 mm: Groottes van meer dan 24" worden gewoonlijk geproduceerd als schootgewrichten

4Voordelen

• Roterende flensontwerp: De ondersteunende flens kan vrij draaien, waardoor de boultopen gemakkelijk kunnen worden uitgelijnd, zelfs wanneer de leidingen verkeerd zijn uitgelijnd

• Kosteneffectief: Alleen het eind van de stub moet van duplex roestvrij staal zijn; de ondersteunende flens kan worden vervaardigd van goedkoper koolstofstaal, waardoor de totale systeemkosten aanzienlijk worden verlaagd

• Een superieure kracht: De sterkte van het stalen is ongeveer twee keer zo hoog als die van 316L austenitisch staal, waardoor dunnere wanden kunnen worden ontworpen

• Uitstekende corrosiebestendigheid: PREN ~34-36 biedt uitstekende weerstand tegen pitting, spleetcorrosie en chloride stress corrosie kraken

• Gemakkelijk onderhoud: Het ontwerp van de lapverbinding maakt snelle demontage en reassemblage mogelijk zonder snijden of lassen voor inspectie en reiniging van de pijpleiding

5. Functies

De lapverbindingsflens biedt een afneembare, lekkagebestendige gespannen verbindingspunt voor het verbinden van buizen, kleppen of apparatuur in een leidingsysteemHet eind van de stub is op de pijp gelast, en de ondersteunende flens glijdt eroverheen, waardoor de flens vrij kan draaien voor de uitlijning van het booltgatDe flenshang heeft een pakking om een betrouwbare afdichting te garanderen wanneer deze aan een paringsflens is geboeid.of vervanging van onderdelen.

6Installatie-instructies

1. Inspectie van het uitpakken: Controleer of er doorvoerbeschadiging is; controleer de kenmerken en afmetingen volgens ASME B16.5

2. Voorbereiding van het oppervlak: Reinig de scharnier van het stub-einde en het aangrenzende gebied met speciale gereedschappen; verwijder alle olie, vet en verontreinigingen

3. Stub-eind lassenVoor duplexmaterialen is een strikte warmtecontrole van essentieel belang.Om de duplexstructuur en de corrosiebestendigheid te behouden, is een oplosingsglansing bij 1020-1100°C gevolgd door waterdoofing vereist.

4. FlankenassemblageSlijp de schootgewricht backing flens over de stub einde

5. Installatie van pakkingen: Plaats een geschikte pakking (bijv. spiraalvormige wring, PTFE) op de flenshang

6. Blokken: Aligneer de bouten gaten door het draaien van de backing flens vrij, bouten installeren en in een kruismomentvolgorde strekken tot de aanbevolen koppelwaarde

7. Hydrotest: Testdruk = 1,5 × ontwerpdruk; omgevingstemperatuur niet lager dan 5°C

7Voorzorgsmaatregelen

• Ferrietbalans: Zorg ervoor dat het ferrietgehalte tussen 40-60% van het volume blijft.

• Temperatuurbeperking: Niet aanbevolen voor gebruik boven 300°C of onder -50°C vanwege verminderde taaiheid

• Schoonheid: vereist een hogere zuiverheidsgraad dan de vervaardiging van koolstofstaal; gebruik speciale gereedschappen om verontreiniging te voorkomen

• Schroevendraaimoment: Het aanbevolen koppel niet overschrijden om schade aan de pakking of vervorming van de flens te voorkomen

• Selectie van de pakking: Kies het met het bedieningsmedium en de druk/temperatuurcondities verenigbare pakmateriaal

• Compatibiliteit met het stub-einde: Zorg ervoor dat het eindtype van de stub (A, B of C) overeenkomt met het ontwerp van de flenster van de schootverbinding

8Verzending en levering

• De standaard levertijd is meestal15-30 dagenvoor standaard maten; grotere maten en aangepaste specificaties kunnen verlengde levertijd vereisen

9Betalingsvoorwaarden

• Gemeenschappelijke internationale betaalmethoden zijn:T/T (Telegrafische overschrijving)enL/C op zicht (kredietbrief)

10Verpakking

• De producten zijn veilig verpaktverpakkingsdozen van multiplexofhouten krattenmet interne demping om veilig vervoer te garanderen en schade tijdens het vervoer te voorkomen

11. Naverkoop / Terugkeer & Garantiebeleid

• Alle producten worden voor verzending onderworpen aan strenge kwaliteitscontroles.Certificaten voor molenproeven (EN 10204 3.1/3.2)beschikbaar, met inbegrip van het ferrietgehalte en de resultaten van de corrosieproeven

• Inspectie door derden (ABS, DNV, CCS, LR, BV, enz.) op aanvraag

• In geval van kwaliteitsproblemen behouden van de originele verpakking en relevante foto's of inspectieverslagen van derden

• Specifieke retour-, ruil- en garantievoorwaarden zijn onderworpen aan de definitieve verkoopovereenkomst.
