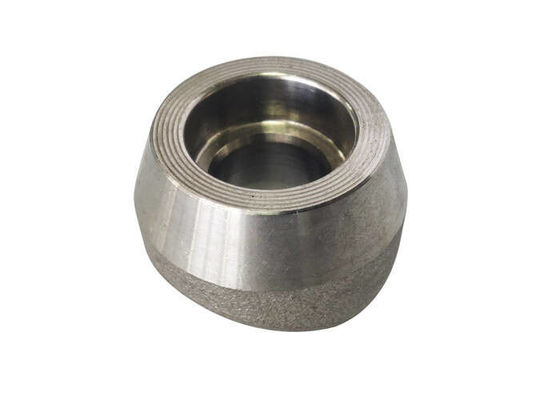

Gesmede pijpfittingen CuNi Sockolet ASTM B466 UNS C71500 1" 3000LB ASME B16.11

Gesmede pijpfittingen CuNi Sockolet ASTM B466 UNS C71500 1" 3000LB ASME B16.11

1. Productbeschrijving

Dit product is een gesmede CuNi Sockolet vervaardigd uit UNS C71500 (70/30 Koper-Nikkel legering / CuNi 70/30) volgens ASTM B466 en ASME B16.11 normen. Een Sockolet is een gespecialiseerde aftakverbinding die wordt gebruikt om een kleinere aftakleiding aan te sluiten op een grotere hoofdleiding (doorvoerleiding). In tegenstelling tot standaard T-stukken, is een fitting uit de Olet-familie gevormd om de kromming van de doorvoerleiding te volgen en bevat interne versteviging, waardoor deze sterker is en beter geschikt voor toepassingen met hoge spanningen. UNS C71500 biedt een hogere sterkte vergeleken met C70600 vanwege het nikkelgehalte van 30%. Deze 1" Klasse 3000# fitting heeft een socket las (SW) aansluiting aan zowel de aftak- als de hoofdleidingzijde.

2. Belangrijkste productparameters

3. Toepassing / Gebruik

Deze Sockolet is ideaal voor zeewater- en corrosieve vloeistofsystemen die aftakverbindingen vereisen:

• Scheepsbouw & Maritiem: Zeewater leidingsystemen, offshore platforms, scheepsleidingen

• Olie & Gas: Hogedruk procesleidingen, onderwater toepassingen, chemische injectieleidingen

• Energieopwekking: Condensor- en warmtewisselaarleidingen

• Chemische Verwerking: Corrosieve vloeistofbehandeling, farmaceutische apparatuur

• Instrumentatie Taps: Leidingsystemen met beperkte ruimte

4. Voordelen

• Superieure Corrosiebestendigheid: Uitzonderlijke weerstand tegen zeewatercorrosie, putcorrosie en chloride spanningscorrosie scheurvorming

• Bestand tegen aangroei: Weert van nature mariene biologische groei

• Verbeterde Sterkte: 30% nikkelgehalte biedt hogere sterkte dan 90/10 CuNi

• Betrouwbaarheid Socket Weld: Biedt lekvrije, permanente verbinding met hoge weerstand tegen losraken

• Interne Versterking: Sockolet ontwerp is sterker dan standaard T-stukken voor toepassingen met hoge spanningen

• Kosteneffectief: Lasloze lassen vermindert installatietijd en arbeidskosten vergeleken met flensverbindingen

5. Functies

De Sockolet creëert een versterkte aftakverbinding van een grotere hoofdleiding naar een kleinere aftakleiding (1"). Het wordt direct op de doorvoerleiding gelast na het snijden van een gat, wat zorgt voor een sterke, lekvrije verbinding voor vloeistofafleiding. De socket las verbinding omvat het inbrengen van de leiding in de socket en het aanbrengen van een fillet las rond de verbinding, waardoor een permanente, drukbestendige verbinding ontstaat die geschikt is voor omgevingen met hoge temperaturen en hoge drukken.

6. Installatie Instructies

1. Voorbereiding: Reinig het oppervlak van de doorvoerleiding en de binnenkant van de Sockolet socket grondig; verwijder al het vuil, olie en puin.

2. Markering: Markeer de exacte boorlocatie op de doorvoerleiding volgens specificatie.

3. Boren: Boor de doorvoerleiding op de gemarkeerde locatie met de vereiste diameter.

4. Plaatsing Fitting: Positioneer de Sockolet over het geboorde gat, zorg voor een juiste uitlijning met de kromming van de doorvoerleiding.

5. Lassen: Plaats de aftakleiding in de Sockolet socket met een expansievoeg van 1/16" (1,6 mm). Voer fillet lassen uit rond zowel de Sockolet-naar-doorvoerleiding als de aftakleiding-naar-Sockolet verbindingen met goedgekeurde WPS met gecertificeerde lassers.

6. Reiniging: Reiniging en inspectie na het lassen volgens kwaliteitsvoorschriften; geen nabewerking met warmtebehandeling vereist.

7. Voorzorgsmaatregelen

• Socket Voeg: De expansievoeg van 1/16" is verplicht om scheurvorming door thermische uitzetting tijdens gebruik te voorkomen.

• Reinheid: Vereist een hogere mate van reinheid dan staalproductie om contaminatie te voorkomen.

• Temperatuurlimiet: Maximale gebruikstemperatuur ~400°C; vermijd gebruik boven dit bereik.

• Lasprocedure: Gebruik inerte gasafscherming (argon) voor het lassen om oxidatie te voorkomen.

• Lasdraad: Gebruik bijpassende 70/30 CuNi lasdraad (bijv. ERCuNi) voor het lassen.

• Inspectie: Visuele en PT-onderzoek aanbevolen voor de integriteit van de fillet las na installatie.

8. Verzending & Levering

• Standaard levertijd is doorgaans 15–30 dagen, afhankelijk van de bestelhoeveelheid en beschikbaarheid van specificaties.

9. Betalingsvoorwaarden

• Veelvoorkomende internationale betaalmethoden zijn T/T (Telegraphic Transfer) en L/C op zicht (Letter of Credit).

10. Verpakking

• Producten worden veilig verpakt in multiplex kisten of houten kratten met interne demping om veilig transport te garanderen en schade tijdens transport te voorkomen.

11. Na-verkoop / Retour & Garantiebeleid

• Alle producten ondergaan een strenge kwaliteitsinspectie voor verzending, met Mill Test Certificaten (EN 10204 3.1/3.2) beschikbaar.

• In geval van kwaliteitsproblemen, bewaar de originele verpakking en verstrek relevante foto's of rapporten van derden inspectie.

• Specifieke retour-, omruil- en garantievoorwaarden zijn onderhevig aan de definitieve verkoopcontractovereenkomst.

Veelgestelde Vragen

1. Bent u een handelsonderneming of fabrikant?
    Wij zijn fabrikant, u kunt de certificering zien.
2. Hoe lang is uw levertijd?
    Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. Of het is 15-20 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
3. Levert u monsters? is het gratis of extra?
    Ja, we kunnen het monster gratis aanbieden, maar we moeten de vrachtkosten betalen.
4. Wat zijn uw betalingsvoorwaarden?
    Betaling=1000USD, 50% T/T vooraf, saldo voor verzending.
