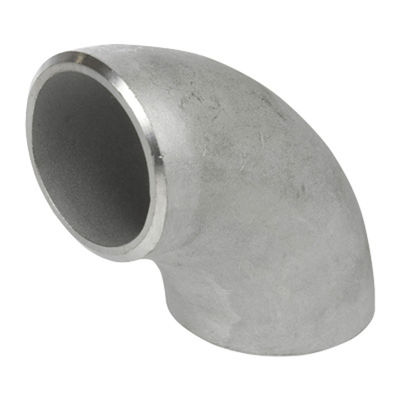

Butt-lasfittingen CuNi Elleboog 90D LR ASTM B466 UNS C70600 ASME B16.9

Voor de vervaardiging van de volgende producten:9

1. Productbeschrijving

Dit product is een 90 graden lange straal (LR) achterste-las-elleboog vervaardigd vanUNS C70600(CuNi 90/10) overeenkomstigASTM B466enASME B16.9normenHet LR-ontwerp heeft een krommingsradius van1.5 maal de buisdiameter (R = 1,5D), zorgt voor een soepele vloeistofstroom met minimale drukverlies. CuNi 90/10 is een koperen-nikkellegering in vaste oplossingen met een alfa-fasestructuur, die een uitstekende balans biedt tussen corrosiebestendigheid, sterkte en kosteneffectiviteit.

2. Belangrijkste productparameters

3. Toepassing / Gebruik

Deze 90° LR-elleboog is ideaal voor veeleisende zeewater- en corrosieve vloeistofsystemen:

• Maritieme & scheepsbouw: Koelsystemen voor zeewater, brandwatersystemen, ballastleidingen, bilgesystemen

• Offshore olie en gas: Productieplatformen, onderzeese pijpleidingen, FPSO-eenheden

• Ontziltingsinstallaties: Inlaat van zeewater, omgekeerde osmosevoedingslijnen, afvoer van pekelwater

• Energieopwekking: condensatorkoelsystemen, circulerende waterleidingen

• Chemische verwerking: Corrosieve vloeistofbehandeling

4Voordelen

• Superieure corrosiebestendigheid: Uitzonderlijke weerstand tegen zeewater, pittings, corrosie door spleten en spanningscorrosie; vormt een beschermende oxidefilm die verbetert met de levensduur

• Biologische besmetting: natuurlijke weerstand biedt tegen biologische groei in zee; het vrijkomen van koper ionen vertraagt de vestiging van het organisme

• Kosteneffectief: Een lager nikkelgehalte zorgt voor een aanzienlijke besparing van de materiaalkosten in vergelijking met C71500

• Uitstekende lasbaarheid: geen faseomvorming tijdens het lassen; behoudt corrosiebestendigheid

• Ontwerp met lange straal: R=1.5D zorgt voor een soepele stroom en verminderde turbulentie

5. Functies

De 90° LR-elleboog verandert de richting van de vloeistofstroom binnen een leidingsysteem met 90 graden met een minimale drukdaling, dankzij het lange straalontwerp dat de stroomweerstand en turbulentie vermindert.

6Installatie-instructies

1. Voorbereiding: De pijpleinden en de geweldplaatsen van de elleboog worden grondig met goedgekeurd oplosmiddel afgezet en schoongemaakt om olie, vet en oxidatie te verwijderen.

2. Voorbereiding van de rand: Voor een wanddikte ≥ 3 mm moet een V-groef worden gemaakt met een hoek van 60-75°.

3. Uitlijning: De ellebogen nauwkeurig afstemmen op de verbindingsbuizen; de schommelingen moeten minimaal zijn en grondig worden schoongemaakt.

4. Schommelingen: Gebruik TIG (GTAW) proces metERCuNi-vuldraad(AWS A5.7) Bescherming: 100% zuiver argon;terugspoeling vereistVoor het voorkomen van oxidatie, gebruik een korte booglengte en gebruik de techniek van stringerperlen..

5. Na het lassen: Gasstroom over het laswerk na voltooiing toestaan; geen warmtebehandeling na het laswerk vereist.

7Voorzorgsmaatregelen

• Schoonheid: vereist een hogere zuiverheid dan staal; gebruik speciale gereedschappen van roestvrij staal

• Temperatuurcontrole: Temperatuur tussen de trappen mag niet hoger zijn dan 120°C; voorverhitting tot ~25°C bij koude/vochtige omstandigheden

• Cratergevoeligheid: Gebruik een aflopingsinrichting om krater scheuren te voorkomen; stroomvermindering bij stilstand

• Geen stikstof: Mag niet worden gebruikt als gas voor achteruitreiniging

8Verzending en levering

• Standaard levertijd:10 ¢ 100 dagenafhankelijk van de bestelhoeveelheid en de specificaties.

9Betalingsvoorwaarden

• Gemeenschappelijke internationale methoden omvatten:T/T (Telegrafische overschrijving)enL/C op zicht (kredietbrief) .

10Verpakking

• De producten zijn veilig verpaktverpakkingsdozen van multiplexofhouten krattenom een veilig vervoer te garanderen.

11. Naverkoop / Terugkeer & Garantiebeleid

• Alle producten ondergaan 100% strenge kwaliteitsinspectie voor verzending.

• In geval van kwaliteitsproblemen moet de originele verpakking worden bewaard en moeten relevante foto's of inspectieverslagen van derden worden verstrekt.

• Specifieke retour-, ruil- en garantievoorwaarden zijn onderworpen aan de definitieve verkoopovereenkomst.

Veelgestelde vragen

1Bent u een handelsonderneming of een fabrikant?
We zijn fabrikant, je kunt de certificering zien.
2Hoe lang is uw levertijd?
Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. of het is 15-20 dagen als de goederen niet op voorraad zijn, het is afhankelijk van de hoeveelheid.
3Geef je monsters, gratis of extra?
Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.
4Wat zijn uw betalingsvoorwaarden?
Betaling <=1000USD, 100% vooraf Betaling>=1000USD, 50% T/T vooraf, saldo voor verzending.
