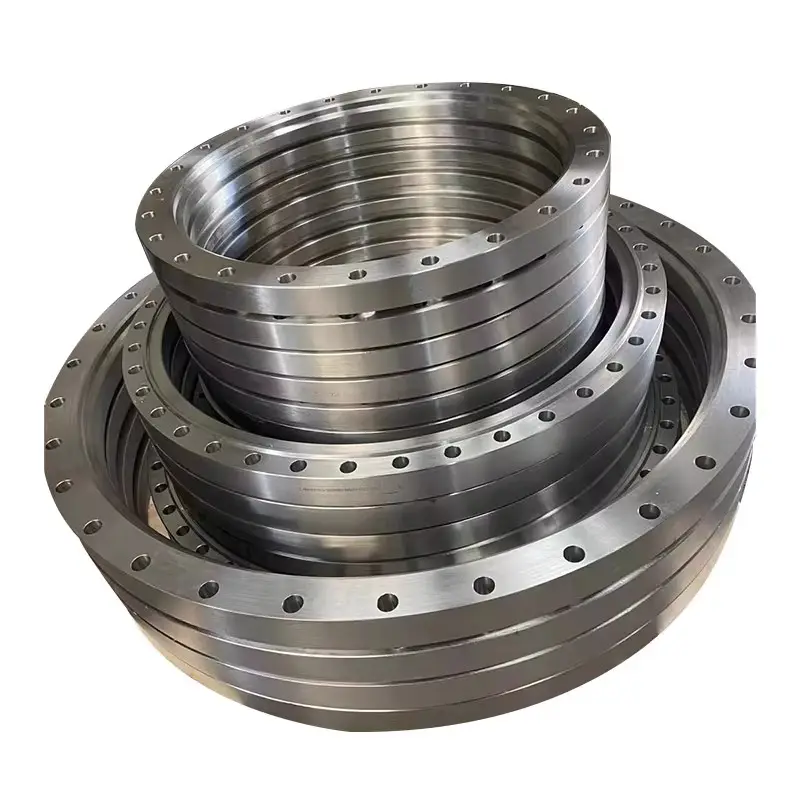

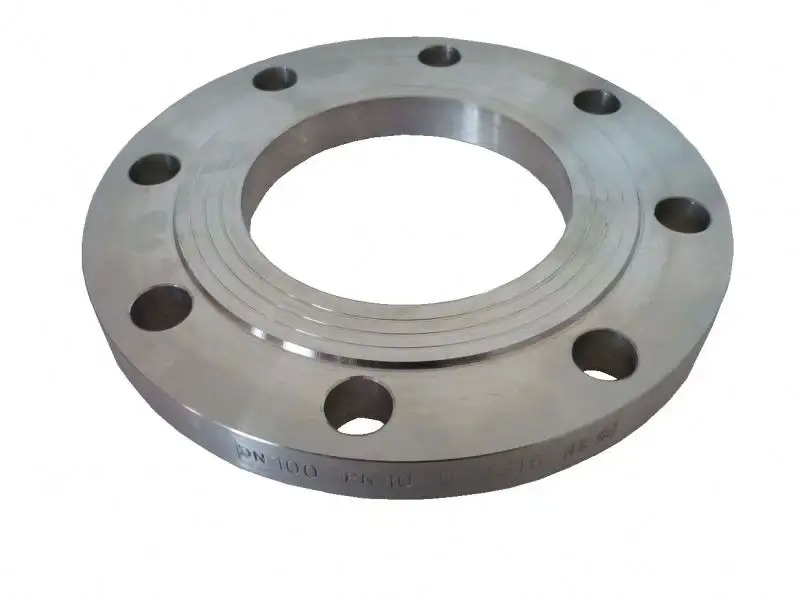

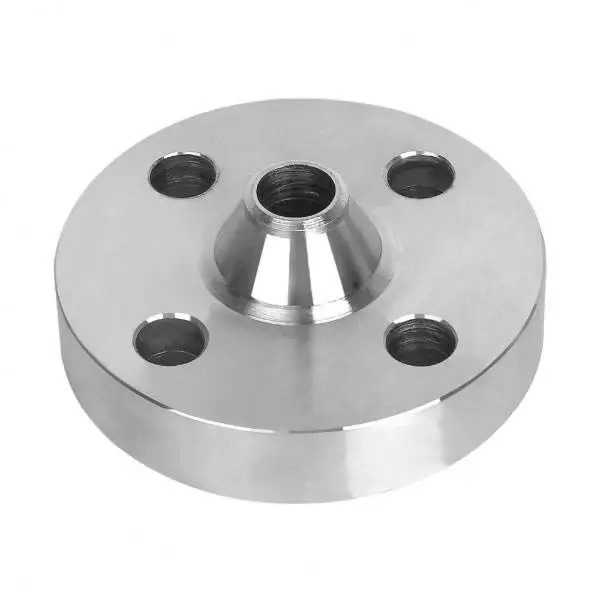

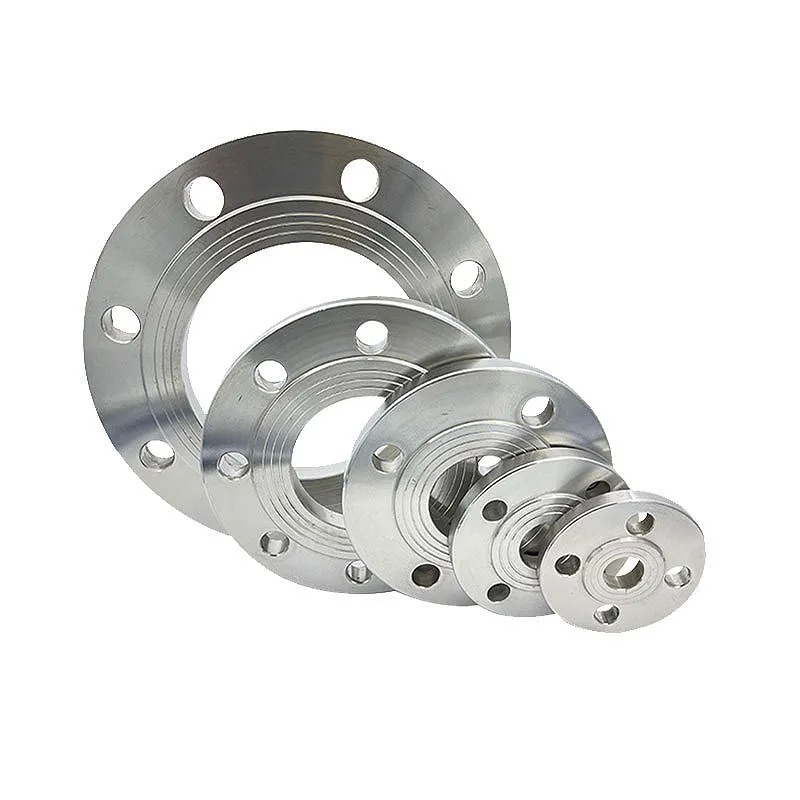

Koolstofstaal gesmede contactdooslasflens ASME B16.5 150 # RF

  • Carbon Steel Forged Socket Weld Flange ASME B16.5 150# RF
  • Carbon Steel Forged Socket Weld Flange ASME B16.5 150# RF
  • Carbon Steel Forged Socket Weld Flange ASME B16.5 150# RF
  • Carbon Steel Forged Socket Weld Flange ASME B16.5 150# RF
  • Carbon Steel Forged Socket Weld Flange ASME B16.5 150# RF
Plaats van herkomst Sjanghai, China
Merknaam TOBO
Certificering ISO/TUV/SGS
Modelnummer Gemaakte staalflenzen
Min. bestelaantal 1 st
Prijs Onderhandelbaar
Verpakking Details Standaard verzendpakket
Levertijd 15-30 werkdagen
Betalingscondities T/T, Western Union
Levering vermogen 10 ton/maand
Productdetails
Productnaam Koolstofstaal gesmede contactdooslasflens ASME B16.5 150 # RF Verpakkingstype Houten kist
Gezichtstype Verhoogd gezicht, plat gezicht, ringgewricht Verbindingstype Buttweld, Socketweld, met draad
Verzending FOB Shanghai, CFR, CIF, enz. Afdichtingsoppervlak FF
Type flenzen Roldiameter 56 mm
Gebruik Pipelineverbinding Verbindingsgezicht RF
Vervaardiging van machines Vrije smeedmachines Open die smeden Trefwoorden Roestvrij staal Gesmede Flens
Oppervlakteafwerking Zwarte, gegalvaniseerde of roestvrije olie
Markeren

Koolstofstaal-sluitingsflens

,

De Gesmede Flens van ASME B16.5

,

150# RF-staalflens
Laat een bericht achter
Productomschrijving

Carbon Steel Gesmede Socket Weld Flens ASME B16.5 150# RF



1. Productbeschrijving

Deze specificatie omvat gesmede stalen flenzen vervaardigd uit hoogwaardig gedood staal via open-die of closed-die smeedprocessen, met een minimale smeedverhouding (reductieverhouding) van 3:1 om volledige verdichting te garanderen. De eindproducten vertonen een fijnkorrelige microstructuur met een ASTM-korrelgrootte nummer van 5 of fijner (volgens ASTM E112), wat zorgt voor superieure taaiheid en weerstand tegen bros breken. Alle flenzen zijn volledig traceerbaar van de smeltoven tot de eindinspectie, met positieve materiaalidentificatie (PMI) uitgevoerd op elk stuk. Producten worden aangeboden in overeenstemming met ASME Sectie II, ASME B16.5/B16.47, en materiaalspecifieke NACE MR0175/ISO 15156 vereisten voor zure diensttoepassingen. Elke flens is individueel gemarkeerd en geleverd met uitgebreide inspectiedocumentatie, waaronder chemische analyse, mechanische testrapporten en niet-destructieve onderzoekresultaten.

2. Producttoepassingen

Gesmede stalen flenzen die onder deze specificatie vallen, zijn ontworpen voor permanente installatie in kritieke drukdraagende leidingsystemen in de volgende servicecategorieën:

  • Algemene Dienst (Niet-zuur, Niet-cryogeen) – Omgeving tot 400°C, standaard koolstofstaal (A105) met RF-flens, geschikt voor stoom, water, lucht en inerte gassen.

  • Zure Dienst (Nat H₂S) – Flenzen moeten voldoen aan NACE MR0175/ISO 15156. Materiaalkeuze beperkt de hardheid (≤22 HRC of ≤237 HB) en vereist HIC (waterstofgeïnduceerde scheurvorming) en SSC (sulfide spanningsscheurvorming) weerstandstesten. Kwaliteiten zoals A105N, A350 LF2 en A182 F316L worden veelvuldig geselecteerd.

  • Hoge-temperatuurdienst (>450°C) – Legeringstalen kwaliteiten (A182 F11, F22, F91) met kruipbestendige eigenschappen, geschikt voor oververhitte stoom en reformerleidingen in energiecentrales en raffinaderijen.

  • Cryogene / Lage-temperatuurdienst – Slaggeteste materialen zoals A350 LF2 (getest bij -46°C) of A182 F316L (getest bij -196°C) voor LNG, ethyleen en vloeibare stikstofsystemen.

  • Hoge-druk / Kritieke Dienst – Klasse 1500 en 2500 RTJ flenzen gebruikt in boorputapparatuur, onderzeese manifolds en hydrostatische testcircuits die nul lekkage en hoge verbindingintegriteit vereisen.

3. Productvoordelen

  • Gegarandeerde Slagtaaiheid – Elke warmtepartij wordt geverifieerd met Charpy V-notch slagtesten bij gespecificeerde ontwerptemperaturen, wat zorgt voor ductiel-bros overgangsprestaties.

  • Weerstand tegen Omgevingsscheurvorming – Gecontroleerde chemie (lage fosfor/zwavelgehalte) en nabewerking warmtebehandeling verminderen de gevoeligheid voor HIC, SSC en spanningscorrosie aanzienlijk.

  • Nauwkeurige Metallurgische Structuur – Normalisatie-, quenching-en-ontlaten, of oplossingsgloeiprocessen zorgen voor de optimale fasebalans (ferriet-perliet, bainiet of volledig austenitisch) die vereist is voor elke serviceomgeving.

  • Superieure Dimensionale Stabiliteit – CNC-bewerking na het smeden garandeert concentriciteit tussen boutgaten en boring, en exacte loodrechtheid van afdichtingsvlakken, waardoor boutbuigspanningen tijdens montage worden geëlimineerd.

  • Volledige Naleving Traceerbaarheid – Chemische samenstelling, mechanische eigenschappen, NDE-resultaten en warmtebehandelingscycli worden samengevoegd in één inspectietestplan (ITP) voor goedkeuring door de klant.

  • Optie voor Getuige door Derden – Productie en testen kunnen worden bijgewoond door inspectie-instanties van derden (Lloyd’s, BV, SGS, TÜV) volgens EN 10204 Type 3.2.

Koolstofstaal gesmede contactdooslasflens ASME B16.5 150 # RF

4. Belangrijkste Technische Parameters



Parameter Categorie Specificaties / Waarden
Ontwerpcodes ASME B16.5 (≤24″), ASME B16.47 (≥26″), ASME B31.3 (Procesleidingen), ASME Sectie VIII Div.1 (Drukapparatuur)
Dimensionale Kruisverwijzing NPS ½″ (DN15) tot NPS 120″ (DN3000). Drukklasse equivalent: Klasse 150 = PN20; Klasse 300 = PN50; Klasse 600 = PN110; Klasse 900 = PN150; Klasse 1500 = PN260; Klasse 2500 = PN420
Materiaal – Koolstofstaal (max. hardheid) A105 (≤187 HB), A105N (≤187 HB), A350 LF2 (≤197 HB) – Slag bij -46°C ≥ 20J
Materiaal – Legeringstaal (max. hardheid) A182 F11/F22 (≤197 HB) – voor 450-550°C; A182 F91 (≤248 HB) – voor tot 600°C
Materiaal – Austenitisch Roestvrij Staal A182 F304/F316 (≤187 HB); F316L (≤187 HB) – Oplossingsgegloeid, interkristallijne corrosie getest volgens ASTM A262
Flensvlakken Spiraalvormig gekartelde afwerking, 0,06 mm tot 0,10 mm diepte, 45° tot 55° inclusieve hoek (concentrisch optioneel). RTJ-groeven: 6,3 µm Ra max. oppervlakteafwerking
Bout / Stud Materiaal Match Conform ASTM A193 Gr.B7 (voor A105), B7M (voor zure dienst), B8/B8M (voor roestvrijstalen flenzen), met ASTM A194 graad 2H of 8M moeren
Minimale Smeedverhouding 3:1 (doorsnede reductie), garandeert sluiting van alle interne porositeit
NDE Acceptatieniveaus (standaard) MT/PT: volgens ASME Sectie V, acceptatie volgens ASME Sectie VIII Appx.8; UT: full-body scanning, acceptatie volgens ASME B16.5 para. 8.4
Hydrostatische Testdruk 1,5 × ontwerpdruk (minimum), gehandhaafd gedurende niet minder dan 30 minuten zonder drukval
Standaard Coating Heldere roestwerende lak op bewerkte vlakken; zware epoxy of thermisch verzinkt volgens project specificatie voor buitenoppervlakken
Markering Details Fabrikant naam, materiaal aanduiding, maat (NPS), nominale dikte (indien van toepassing), drukklasse, warmtenummer, en het “QT” merkteken (indien gehard en ontlaten) of “N” (genormaliseerd)
Verpakking Houten kisten of stalen pallets met beschermkappen op alle bewerkte oppervlakken, geschikt voor zeevracht en lange opslag



Veelgestelde Vragen

1. Bent u een handelsonderneming of fabrikant? Wij zijn fabrikant, u kunt de certificering zien.

2. Hoe lang is uw levertijd? Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. Of het is 15-20 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.

3. Levert u monsters? Is het gratis of extra? Ja, we kunnen het monster gratis aanbieden, maar we moeten de vrachtkosten betalen.

4. Wat zijn uw betalingsvoorwaarden? Betaling=1000USD, 50% T/T vooraf, saldo voor verzending.
