MSS SP-43 roestvrijstalen stompuiteinden met kort patroon overlappende verbinding 316L

  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
Plaats van herkomst Sjanghai, China
Merknaam TOBO
Certificering ISO/TUV/SGS
Modelnummer Roestvrij staal Stub Ends
Min. bestelaantal 1 st
Prijs Onderhandelbaar
Verpakking Details Standaard verzendpakket
Levertijd 15-30 werkdagen
Betalingscondities T/T, Western Union
Levering vermogen 10 ton/maand
Productdetails
Productnaam MSS SP-43 roestvrijstalen stompuiteinden met kort patroon overlappende verbinding 316L Standaard ASME B16.9 / MSS SP-43
Materiële Grrade UNSS31803 E-mail enyhuang@cnjdgy.com
Corrosiebestendigheid Uitstekend Eindigt Afgeschuind, Duidelijk
Oppervlak Oplossing voor bekken Materiaal Roestvrij staal (gewoonlijk SS304, SS316, SS316L)
Techniek Gevormde koude Model gevoelloos 1/2
Drukklasse 150#, 300#, 600#, 900#, 1500#, 2500# Eindtype Stomplaseinde
Verpakking Houten kist Normen ASME B16.9, MSS SP-43
Soorten Naadloos Formulier Lange Straal, Korte Straal, het Verminderen
Markeren

MSS SP-43 roestvrijstalen stub ends

,

316L lap joint stub ends

,

korte roestvrijstalen stub ends
Laat een bericht achter
Productomschrijving

MSS SP-43 roestvrij staal stub einden kort patroon lap gewricht 316L



1.Productenbeschrijving

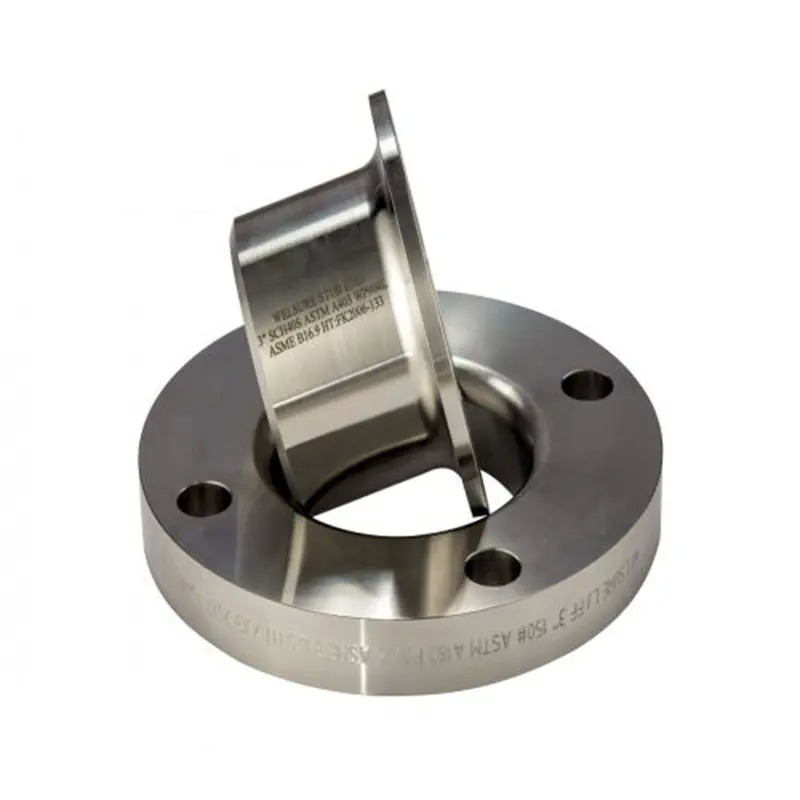

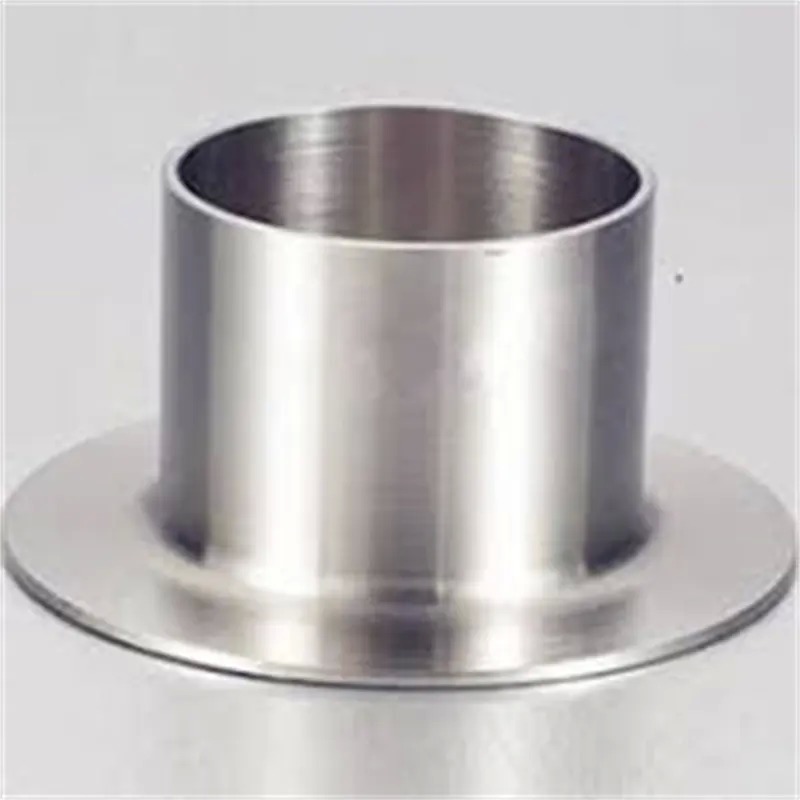

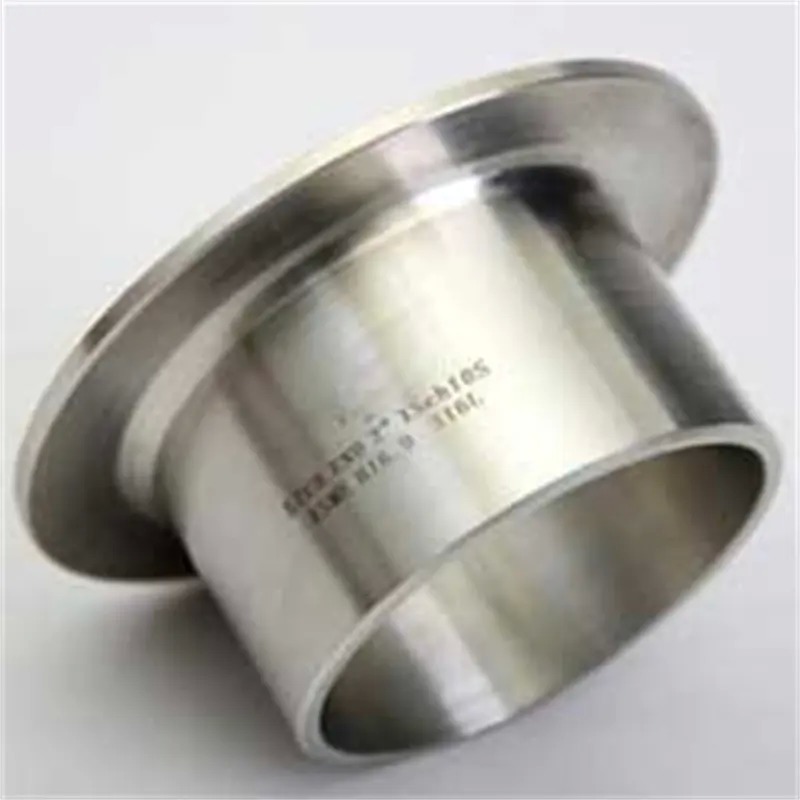

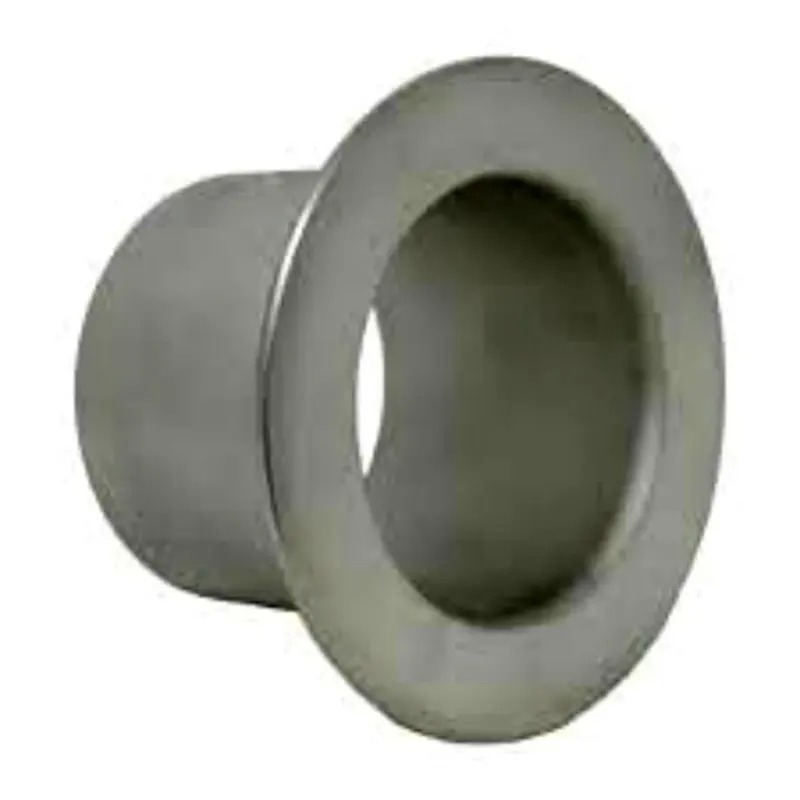

Roestvrijstalen stub-eindjes (ook wel lap joint stub-eindjes genoemd) zijn buisbevestigingen die de pijp-eindjes omzetten in geflensde verbindingsgezichten.Ze bestaan uit een rechte pijpleiding en een opgeblazen loop aan het ene uiteindeDe schoot is het afdichtingsoppervlak, terwijl de achterste schouder de bevestigingsbelasting van de schootgewrichtsflens draagt.Het product bevat geen flense en moet worden gekoppeld aan lap joint flenseMaterialen zijn 304/304L, 316/316L, duplex roestvrij staal en legeringen op basis van nikkel.Type B (kromme overgang), en Type C (gesmeed verdikt), geschikt voor verschillende drukklassen en wanddikte vereisten.

2.Producttoepassingen

  1. Gebruikt met flenzen voor schootgewrichtenom complete verbindingsassemblages met flenzen te vormen voor verschillende stalen leidingsystemen.

  2. Transmissielijnen voor corrosieve media: Het eind van de stub komt in contact met het medium met roestvrij staal, terwijl de flensring koolstofstaal kan zijn, waardoor de selectie van het materiaal in een zone mogelijk is.

  3. Buitensporingssystemen met grote diameter: De onafhankelijk roterende flensring lost problemen op met de uitlijning van pijpen met een grote diameter die niet kunnen worden gedraaid.

  4. Buizen die regelmatig onderhoud behoeven: Zoals pompzuigleidingen, warmtewisselaars en ontladingsstukken van de reactor die vaak moeten worden gereinigd.

  5. Lijnen die onderhevig zijn aan trillingen of thermische verplaatsingen: De pasruimte dempt trillingen en absorbeert kleine thermische uitbreidingen.

  6. Belangrijke downstreamsectoren: aardolie raffinage, offshore engineering, aardgasverwerking, voedselverwerking, halfgeleiders en luchtscheidingseenheden.

- Ik weet het niet.

3.Voordelen van het product

Vergelijkingsdimensie SS Stub End + Lap Joint Flange Traditionele lashalsflens (integral)
Materiële kosten Alleen het stub-einde gebruikt SS; de flensring kan CS zijn, wat aanzienlijke besparingen oplevert Gehele flens is SS; zeer duur in grote diameters
Eenvoudige installatie Flankering draait vrij; het is gemakkelijk om de bouten op elkaar af te stemmen; één werknemer kan dit doen Verplichting om de hele flense of pijp te draaien; moeilijke installatie
Onderhoud/demontage Afsplitsing van bouten; geen warmwerk vereist Verpannen flenzen moeten worden afgesneden; moeilijk en niet herbruikbaar
Aantal lassen Slechts 1 achterste lassen vereist Verplicht 2 filletweldingen (flenshals naar buis)
Verspreiding van stress Las is ver van het afdichten van het oppervlak; thermische spanningen overlappen elkaar niet Las is grenzend aan de hals van de flens; een hoger risico op spanningsconcentratie
Load van het spuitstuk Geen buigmoment wordt overgedragen; beschermt de sproeiers van de apparatuur Rigiede aansluiting; buigmoment van de buis wordt rechtstreeks overgedragen aan de apparatuur
Gemeenschappelijke kenmerken van reserveonderdelen Flankenringen zijn uitwisselbaar tussen verschillende materialen; minder soorten onderdelen Elk materiaal en elke maat is speciaal; complexe reserveonderdelen inventaris





MSS SP-43 roestvrijstalen stompuiteinden met kort patroon overlappende verbinding 316L

4Belangrijkste technische specificaties

Parameter Specificaties
Toepasselijke normen ASME B16.9 / B16.28, MSS SP-43, DIN 2616 / EN 12560, JIS B2311, GB/T 12459
Gemeenschappelijke materialen 304/304L, 316/316L, 321, 347, Duplex S31803/S32205, 904L, legering 625, enz.
Afmetingsdekking Naadloos: DN15DN600; gelast: DN15DN1800
Schema's voor de wanddikte Sch 5S, Sch 10S, Sch 20S, Sch 40S, Sch 80S, Sch 160, soa, XS, XXS
Matching van de drukklasse Klasse 150  Klasse 2500 (afhankelijk van de kwalificatie van de paringsflens)
Selectie van het laptype Lang patroon (langere rechte hals, voor Sch 40S en hoger); Kort patroon (compact, voor Sch 5S/10S met dunne wand)
Type lapstructuur Type A (met een rechte halsovergang), type B (buigende overgang, geen rechte hals), type C (geïntegreerd gesmeed dikker)
Afdichting van de afdichting Concentrische of spiraalvormige zaagstukken, Ra ≤ 6,3 μm; nauwkeurigheidsgraad Ra ≤ 3,2 μm
Bevelvorm Butt-weld einde volgens ASME B16.25, V- of U-boog, hoek 30° ∼37,5°
Aanbevolen paringsflens Lap Joint Flange, verkrijgbaar in koolstofstaal, gegalvaniseerd koolstofstaal of SS die overeenkomt met het eind van de stub
Fabrieksinspecties Volledige dimensionale inspectie, visuele inspectie; PT/MT kleurstofpenetratie; RT-monsterneming (gesweisd type); intergranulaire corrosieonderzoek (indien vereist)

Veelgestelde vragen

1Ben je een handelsonderneming of een fabrikant?

2.Hoe lang is uw levertijd? Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. of het is 15-20 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.

3Biedt u monsters? Is het gratis of extra? Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.

4. Wat zijn uw betalingsvoorwaarden? Betaling <=1000USD, 100% vooraf. Betaling>=1000USD, 50% T/T vooraf, saldo voor verzending.
