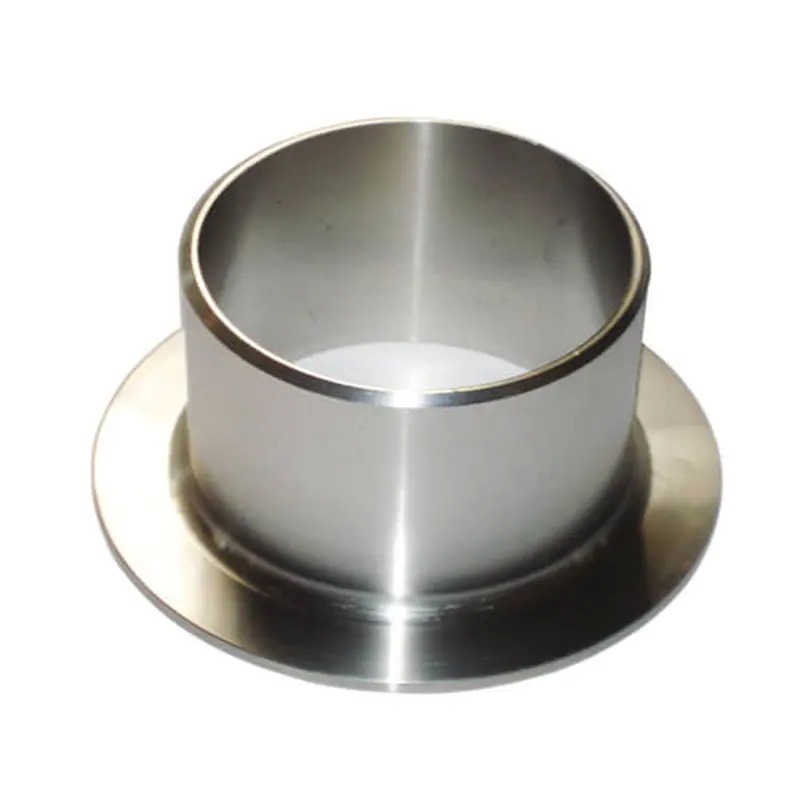

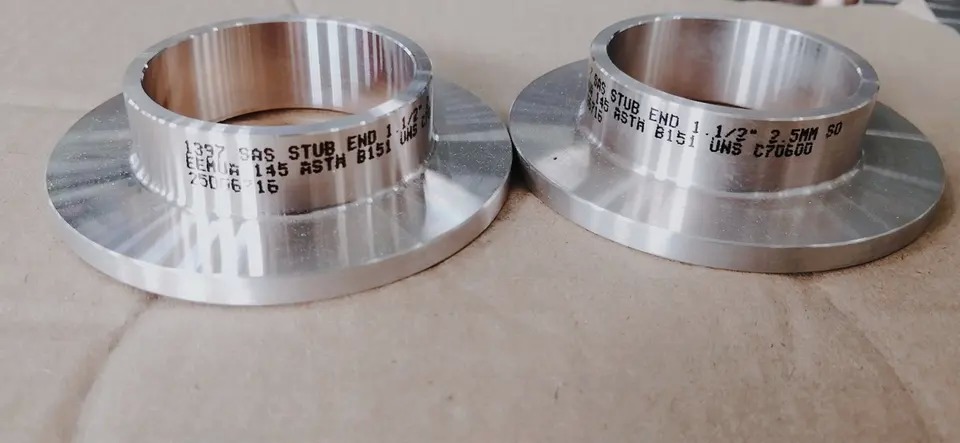

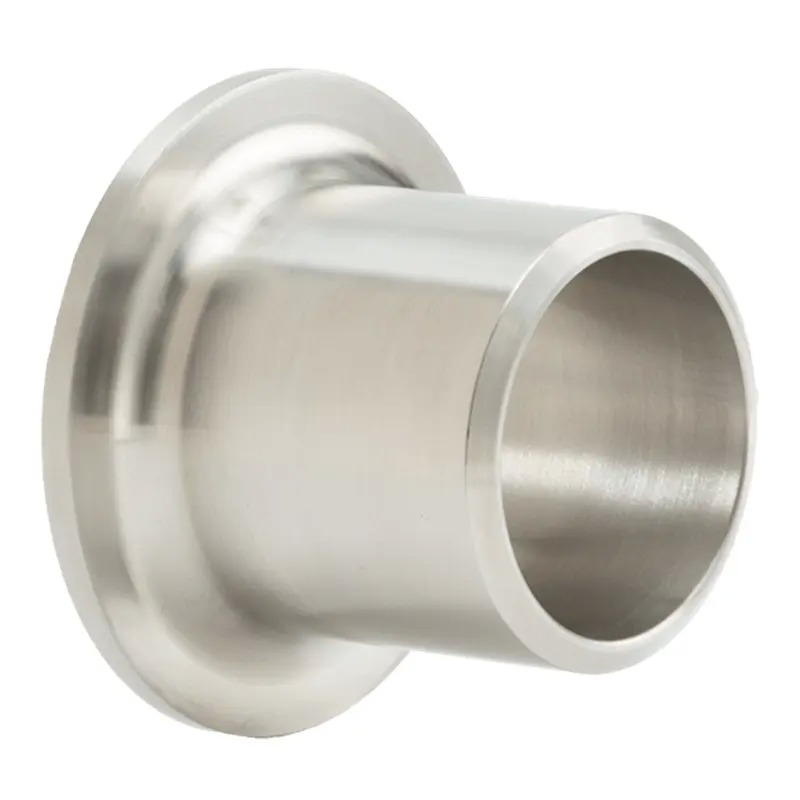

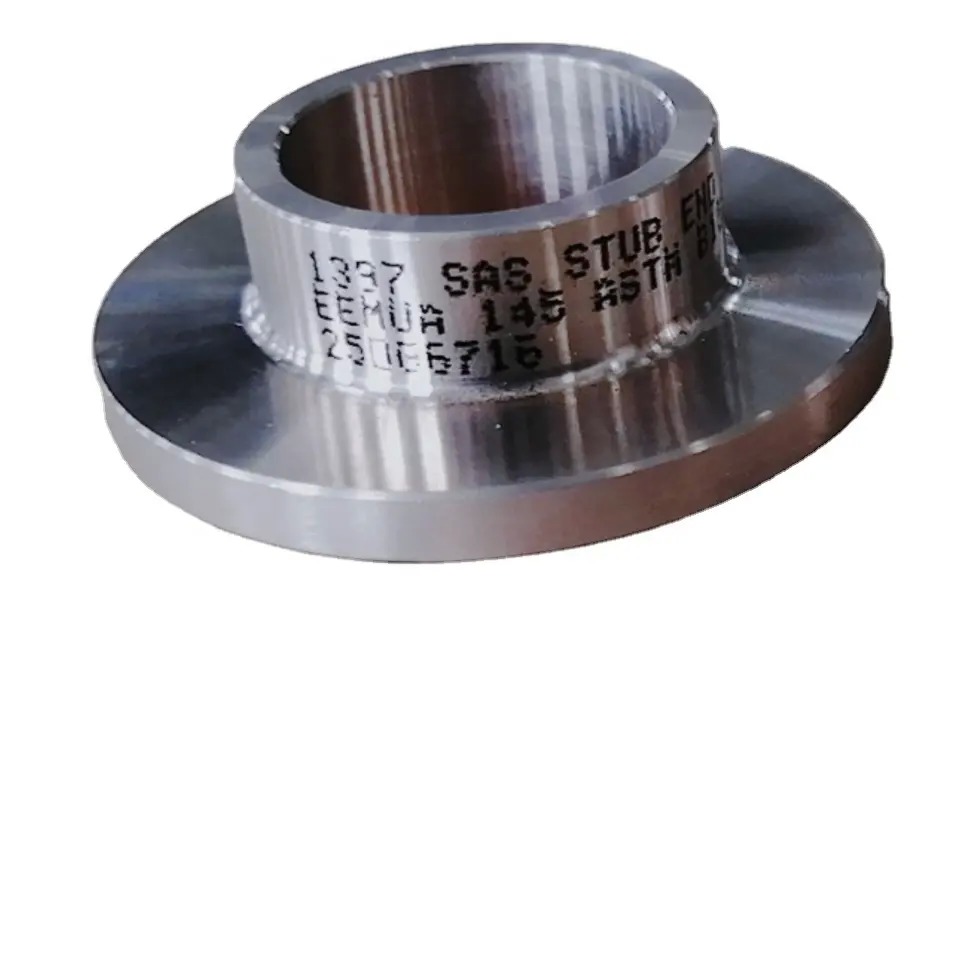

ASTM A403 316L roestvrijstalen stompuiteinden ASME B16.9 overlapverbinding
Productdetails
| Productnaam | ASTM A403 316L roestvrijstalen stompuiteinden ASME B16.9 overlapverbinding | Techniek | Gieten |
|---|---|---|---|
| Verwerkingsmethode | koudgewalst en gegloot | Type | Stub End |
| Soorten | Naadloos | Dikte | Sch 5s, Sch 10s, Sch-jaren '40, Sch-de jaren '80 |
| Finish | gebeitst, gepolijst | Productieproces | Pushed, druk, smeden, cast, etc. |
| Eindtype | Kort patroon, lang patroon | Wanddikte | SCH5S~XXS |
| Druk | 3000 pond, 6000 pond, 9000 pond | Oppervlaktebehandeling | Beuken, polijsten, zandblazen |
| Materiaal | Roestvrij staal (gewoonlijk SS304, SS316) | Eindtype | Stomplaseinde |
| enyhuang@cnjdgy.com | Drukclassificatie | 3000/6000/9000 psi | |
| Markeren | ASTM A403 roestvrijstalen stub ends,316L lap joint stub ends,ASME B16.9 roestvrijstalen fittingen |
||
Productomschrijving
ASTM A403 316L Eindjes van roestvrij staal ASME B16.9 Lap Joint
1.Productenbeschrijving
Roestvrijstalen stub-eindjes, ook bekend in de techniek als Lap Joint Stub-eindjes of Von Roll-type flenstroeven, zijn in wezen spanningsontkoppelde leidingaansluitingselementen.zij scheiden de "drukhoudende afdichtingsfunctie" van de "boutbevestigingsfunctie": het stub-einde is bestand tegen druk, corrosie en erosie, terwijl de ring van de lapverbinding uitsluitend voor het bevestigen van de bouten zorgt. This design ensures that weld stresses and flange sealing stresses do not superimpose or interfere with each other when the piping system experiences extreme temperature differentials or mechanical vibrationsDe producten worden geproduceerd volgens de drie belangrijkste wereldwijde normalisatiesystemen: Amerikaans (ASME B16.9 / MSS SP-43), Duits (DIN EN 1092-1 / DIN 2673) en Japans (JIS B2311 / B2220),een naadloze integratie in diverse export- en binnenlandse engineeringprojecten mogelijk te maken. punten.
2.Producttoepassingen
Dit product is speciaal ontworpen voor de volgende vier typische extreme bedrijfsomstandigheden en speciale scenario's:
-
Cryogene en ultralage temperatuurleidingen (-196°C voor LN2/LNG): wordt gebruikt in LNG-ontvangsterminals en luchtseparatie-eenheden voor het overbrengen van vloeibare stikstof.met een diameter van niet meer dan 50 mm, compenseren ze effectief de enorme axiale samentrekking veroorzaakt door koude krimp, waardoor broze breuken voorkomen worden.
-
Hoogtemperatuur zware olie- en stoomleidingen (≥ 400°C): wordt gebruikt in raffinaderijedistillatie-eenheden voor atmosferische/vacuümdestillatie en in hoogtemperatuurwaterstofgasleidingen voor katalytisch kraken.Lange patroon stub uiteinden plaats van de butt-sweis ver van de hoge temperatuur lap stress zone, waardoor de sluiting van de flenzen door hoogtemperatuurversnelling niet werkt.
-
Slijmleidingen met een hoge mate van erosie en vaste dragers: wordt gebruikt in de transport- en ontzwavelingslijnen voor slakken in de mijnbouw en de metallurgie.het elimineren van slijmdepositie en lokale wervelerosieNa slijtage moet alleen het eind van de stub vervangen worden, niet de dure flens.
-
Ultrahoge vacuümsystemen (≤10−5 Pa): wordt gebruikt in vacuümkamer evacuatielijnen in de halfgeleider- en fotovoltaïsche industrie.De lapverzegelingsoppervlakte is ultra-afgerond en gekoppeld aan zuurstofvrije koperpakkingen of metalen C-ringen om uiterst lage uitgassings- en lekpercentages onder ultra-hoog vacuüm te bereiken.
3.Voordelen van het product
| Ingenieurspunt | Deze productoplossing |
| Verschillende problemen met het lassen van metalen | Het is niet nodig om SS-buizen rechtstreeks te lassen op CS-flanken.volledig vermijden van galvanische corrosie en broosheidsrisico's bij uiteenlopende metalen lassen. |
| Flangen met een grote boring kunnen niet op de locatie worden gebogen | De lapverbindingsflens draait onafhankelijk van de buis. De installatie vereist geen verwarming of totale opheffing/draaiing van grote buizen.Draai de ring om de bouten in het midden te richten., waardoor de installatietijd drastisch wordt verminderd. |
| Onvoldoende axiale warmtecompensatie | De gereserveerde pasruimte (typisch 1~2 mm) maakt het mogelijk dat de buis vrij in de axiale richting glijdt, en fungeert als een vereenvoudigdeaxiale uitbreidingsgewricht, waardoor de afhankelijkheid van uitbreidingslussen of compensatoren voor metalen blaasjes wordt verminderd. |
| Overmatige druk op de spuitstukken van de apparatuur | Aangezien er geen buigmoment wordt overgedragen (de lapverbindingsflens is niet gelast), worden de massale buigmomenten van het dode gewicht van de buis of de thermische uitbreiding niet rechtstreeks overgedragen naar de sproeiers van de apparatuur,effectief beschermen van pomp- en compressorinlaat-/uitlaatstukken tegen overbelastingbreuken. |
| Laag rendement van de voorraadomzet | Standaardiseren op één ringgrootte (bijv. PN16/Klasse 150) en alleen stub-eindjes in verschillende materialen (304/316L/Duplex).Dit zorgt voor een flexibele vrijlatingsstrategie van "één ring past bij meerdere materialen". |
4Belangrijkste productspecificaties
| Parameterdimensie | Amerikaanse norm (ASME) | Duitse/Europese (DIN/EN) | Japanse (JIS) | Onze aanbevelingen voor de selectie van fabrieken |
| Afmetingsnorm | ASME B16.9 / B16.28 | DIN 2616 / EN 12560-3 | JIS B2311 / B2312 | Prioriteit geven aan ASME voor de export van Amerika; DIN voor Europese projecten |
| Tolerantie voor OD (A) voor een ronde | ±1,6 mm (NPS 1⁄2~48) | ±2,0 mm (DN15~1200) | ±2,0 mm (15A~600A) | Wanneer gemengd, prioriteit matching doorDN/PNetikettering |
| Standdiktesysteem | Sch 5S / 10S / 40S / 80S | Serie 1 / Serie 2 (op basis van PN) | STD / XS / XXS | Strict verkrijgen door tekening Sch of mm wanddikte; niet systemen mengen |
| Druk-temperatuur | Beperkt door paringsflens, klasse 150~2500 | Beperkt door paringsflens, PN 6 ~ PN 400 | Beperkt door paringsflens, 10K ~ 40K | Voor hoge temperatuur (> 350 °C) de-rate; zie aanhangsel B16.5 van ASME |
| Lap Root Fillet Radius (Kritisch) | R ≥ 3,0 mm (vlotte overgang) | R ≥ 3,0 mm (hetzelfde als ASME) | R ≥ 2,5 mm (iets scherper) | Te klein Rveroorzaakt spanningsconcentratie; bevestig gereedschap voordat u bestelt |
| Identificatie van de paringsflens | Ongeveer 1,6 mm groter dan de stub OD | Ongeveer 2,0 mm groter dan de OD-stomp | Ongeveer 1,5 mm groter dan de stub OD | Onvoldoende klaring veroorzaakt hoge temperatuur aanvallen; overmatige veroorzaakt excentriciteit |
| NDE-niveau (niet-destructief onderzoek) | Facultatief PT/MT; RT op aanvraag | Verplichte PT/MT (DIN EN 10204 3.1 certificaat) | PT verplicht | Voor kritieke gevallen:100% UT-dikteverificatieom het dunner worden van de heupen te controleren |
| Materiële inslagtesttemperatuur | -29°C (niet verplicht, maar aanbevolen) | -20°C / -40°C (EN 13445 verplicht) | -10°C / -20°C | LNG-projecten MOETT een rapport van de botstest bij -196°C bij lage temperatuur vereisen. |
Veelgestelde vragen
1Ben je een handelsonderneming of een fabrikant?
2.Hoe lang is uw levertijd? Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. of het is 15-20 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.
3Biedt u monsters? Is het gratis of extra? Ja, we kunnen het monster gratis aanbieden, maar moeten de vrachtkosten betalen.
4. Wat zijn uw betalingsvoorwaarden? Betaling <=1000USD, 100% vooraf. Betaling>=1000USD, 50% T/T vooraf, saldo voor verzending.
