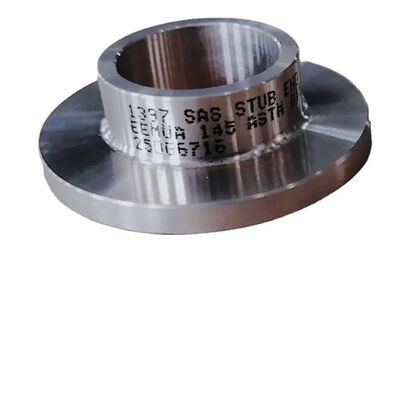

Roestvrij staal 304/316L Lap Joint Stub Ends Butt Weld Fittings voor petrochemische pijp

Roestvrijstalen stompflenzen met stompe las, lange en korte spiebaan, gesmeed pijpfitting ASME

1.Productbeschrijving

Roestvrijstalen stompflenzen zijn kritieke overgangsfittingen die het pijpeinde omzetten in een gestandaardiseerd flensafdichtingsvlak. De kernwaarde ligt niet in het zijn van een simpele "opgelaste korte pijp", maar in het vormproces van de spiebaan (flare). Ze zijn onderverdeeld in twee productieroutes: Naadloos (SMLS) – integraal gevormd uit naadloze stalen buizen, met een dichte korrelstructuur zonder longitudinale lasnaad, geschikt voor hoge druk en sterk corrosieve omstandigheden; Gelast (WELD) – rolgevormd uit stalen platen en gelast, wat een betere kosteneffectiviteit biedt voor systemen met grote diameters en lage druk. Voor beide typen is de achterkant van de spiebaan voorzien van een R-hoek of afschuining die overeenkomt met de binnendiameter van de spiebaanflens, wat zorgt voor een uniforme flensdruk tijdens het vastbouten zonder spanningsconcentratiepunten te creëren.

2.Producttoepassingen

1. Stoomnetwerken met hoge druk en hoge temperatuur: Gebruikt bij de in- en uitlaten van hoofd- en herverwarmingsstoomleidingen in energiecentrales. De stompe lasverbinding van de stompflens vervangt directe lassen van flenzen aan leidingen, waardoor vermoeiingsbreuken aan de flenshals door drastische temperatuurschommelingen worden voorkomen.

2. Leidingen met ernstige trillingen (zuigersamenstellers): Gebruikt in de inlaat/uitlaatleidingen van zuigersamenstellers. Aangezien de spiebaanflens niet star aan de leiding is gelast, buffert deze effectief de afschuifschade veroorzaakt door trillingen aan de lasverbindingen.

3. Vervangbare "opofferingssecties": Gebruikt bij pomp-inlaatfilters, warmtewisselaarkanalen en andere locaties met hoge erosie. De stompflens fungeert als een vervangbaar opofferingscomponent, waardoor de levensduur van dure apparatuurlichamen wordt verlengd.

4. Precisie-instrument en monsternamebuisvertakkingen: Voor instrumentvertakkingen met kleine diameters (DN15~DN50), maakt het gebruik van een stompflens met spiebaanflens eenvoudige aanpassing van de oriëntatie van het instrument mogelijk zonder het precisie-instrumentlichaam zelf te verdraaien.

​3.Productvoordelen

1. 100% vermijding van risico op interkristallijne corrosie: Het spiebaan-gedeelte ondergaat oplossingsgloeien behandeling om restspanningen van koudvervorming volledig te elimineren. Aangezien de spiebaan en de binnendiameter geen warmte-beïnvloede zones (HAZ) van de las hebben, bieden ze absolute veiligheidsvoordelen in media die gevoelig zijn voor interkristallijne corrosie, zoals salpeter- en azijnzuur.

2. Strikte controle van de maatkanalen: De buitendiameter van de spiebaan en de wortelradius (radusing) worden met precisie gevormd in één matrijs, wat een 100% passing met de verdiepte schouder van de standaard spiebaanflens garandeert, waardoor excentrische lekkage door kantelen van de flens na installatie wordt voorkomen.

3. Volledig traceerbare NDT (niet-destructieve inspectie): Alle stompe lasafschuiningen en spiebaan-secties ondergaan Vloeistofpenetrant (PT) of magnetische deeltjes (MT) inspectie voor verzending. De longitudinale naden van gelaste stompflenzen ondergaan Radiografische inspectie (RT) om interne scheuren, porositeit of slak-insluitsels te garanderen.

4. Geoptimaliseerd ontwerp van de wanddikteovergang: De wanddikte aan het stompe lasuiteinde is gelijk aan de verbindende leiding (zelfde ID), waardoor turbulentie en dode zones van wervels worden geëlimineerd, stromingsversnelde corrosie wordt verminderd, en ook voorverwarming en nabewerking warmtebehandeling worden vergemakkelijkt.

5. Hoge reparatiegraad ter plaatse: Slechts één cirkelvormige stompe las is vereist bij aansluiting op de leiding, waardoor de noodzaak van twee filletlassen ten opzichte van nekflenzen wordt geëlimineerd. Dit vermindert de laswerkzaamheden met meer dan 40% en maakt het veel gemakkelijker om 100% volledige penetratie te bereiken.

​

4.Belangrijkste productspecificaties

Veelgestelde vragen

1. Bent u een handelsonderneming of fabrikant? Wij zijn fabrikant, u kunt de certificering zien.

2. Hoe lang is uw levertijd? Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. Of het is 15-20 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.

3. Levert u monsters? Is het gratis of extra? Ja, we kunnen het monster gratis aanbieden, maar we moeten de vrachtkosten betalen.

4. Wat zijn uw betalingsvoorwaarden? Betaling=1000USD, 50% T/T vooraf, saldo voor verzending.
