De stomp van de roestvrij staalstomp beëindigt lange korte overlappingsverbinding Gesmede pijpmontage ASME

Roestvrijstalen stompflenzen met stompe las, lange/korte spiebaan, gesmeed pijpfitting ASME

1. Productbeschrijving

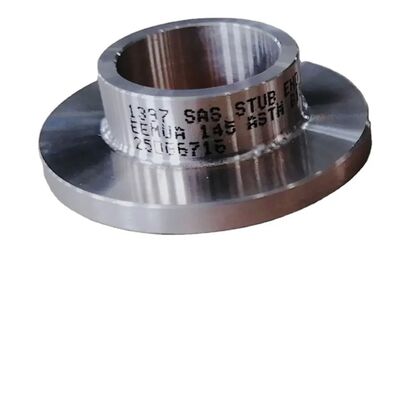

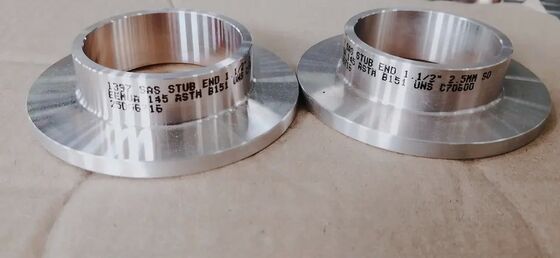

Roestvrijstalen stompflenzen zijn in wezen niet-integrale flensverbindingadapters. Ze bestaan uit een kort recht pijpstuk en één uiteinde dat koud geëxtrudeerd of heet gesponnen is tot een uitlopende lip (spiebaan). Dit product wordt niet zelfstandig gebruikt en moet worden gecombineerd met spiebaanflenzen. Volgens ASME B16.9 en MSS SP-43 worden ze over het algemeen geclassificeerd als Lange Uitvoering en Korte Uitvoering. De Lange Uitvoering is de industriestandaard, terwijl de Korte Uitvoering voornamelijk wordt gebruikt in ruimtebeperkte omgevingen of leidingen met dunne wanden (bijv. Sch 5S/10S). Op basis van de achtercontour van de spiebaan worden ze onderverdeeld in Type A (met rechte hals), Type B (gebogen overgang) en Type C (geïntegreerd gesmeed verdikt type).

2.Producttoepassingen

1. Pijpleidingen voor corrosieve media: In omgevingen met sterk zuur, alkali of zeewater hoeft alleen de stompflens van hoogwaardig roestvrij staal te zijn (bijv. 316L, 904L), terwijl de bijpassende flens verzinkt koolstofstaal kan zijn, waardoor zone-selectie van materialen mogelijk is (anti-corrosie aan de mediazijde, standaard aan de structurele zijde).

2. Inlaten/uitlaten van grote verticale apparatuur: Veel gebruikt in torenreactoren, warmtewisselaars en aansluitingen van opslagtanks, wat de aanzienlijke installatie-uitdaging oplost van het roteren van grote flenzen voor boutgatuitlijning.

3. Processecties die regelmatige demontage en reiniging vereisen: Toegepast in afvoerleidingen voor reactoren in de voedingsmiddelen-, farmaceutische en fijnchemische industrie, waardoor snelle demontage mogelijk is om interne resten weg te spoelen en hygiënische reinheid te garanderen.

4. Thermisch gevoelige leidingen: Geschikt voor stoom- of hogetemperatuur thermische olie systemen met grote temperatuurverschillen. De lichte speling tussen de stompflens en de flens absorbeert enige axiale thermische uitzettingsverplaatsingsspanningen.

​3. Productvoordelen

1. Aanzienlijke besparingen op inkoopkosten: Voor toepassingen van Klasse 300+ en grote diameters (DN≥200) kan het gebruik van "SS Stompflens + Koolstofstalen Flens" in plaats van "Volledig SS Lasnekflens" 30%~50% besparen op materiaalkosten.

2. Elimineert lasspanning en interkristallijne corrosie: De spiebaan is koud gevormd, zonder een belastbare lasnaad die aan de media wordt blootgesteld, waardoor de risico's van interkristallijne corrosie en spanningscorrosieche cracking die bij traditionele stompe lasflenzen voorkomen, volledig worden vermeden.

3. Bescherming tegen nul-koppeloverdracht: Bij het aandraaien van bouten werkt het koppel op de spiebaanflens en wordt het overgebracht naar de achterkant van de stompflens, in plaats van direct aan de pijp te trekken. Dit beschermt dunwandige leidingen (bijv. Sch 5S, Sch 10S) effectief tegen vervorming veroorzaakt door overmatig koppel.

4. Flexibele onderhoudstoegang: Na demontage kan de spiebaanflens vrij langs de pijp schuiven, wat veel gemak biedt voor het later vervangen van kleppen, instrumenten of pijpstukken zonder dat er heet werk of opnieuw snijden nodig is.

5. Hoog-precisie spiebaan afdichtingsvlak: Het spiebaan oppervlak kan met precisie worden bewerkt tot een Ra 3.2~6.3μm afwerking, voorzien van concentrische kartels, wat een lekvrije afdichting garandeert bij gebruik met spiraalvormige pakkingen of PTFE-pakkingen.

​

4. Belangrijkste productspecificaties

Veelgestelde vragen

1. Bent u een handelsonderneming of fabrikant? Wij zijn fabrikant, u kunt de certificering zien.

2. Hoe lang is uw levertijd? Over het algemeen is het 5-10 dagen als de goederen op voorraad zijn. Of het is 15-20 dagen als de goederen niet op voorraad zijn, het is volgens de hoeveelheid.

3. Levert u monsters? Is het gratis of extra? Ja, we kunnen het monster gratis aanbieden, maar u moet de vrachtkosten betalen.

4. Wat zijn uw betalingsvoorwaarden? Betaling=1000USD, 50% T/T vooraf, saldo voor verzending.
