TOBO-GROEP
Van TOBO Internationaal Handel drijvend (Shanghia) Co., Ltd Co. van de TiandaOlieleiding, Ltd
TOBO-Co. van het Pijpleidingsmateriaal, Ltd Van TPCO & TISCO-de Pijp (Tianjin) Co., Ltd
| Plaats van herkomst: | China |
|---|---|
| Merknaam: | TOBO |
| Certificering: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Modelnummer: | 31254 1.4547 254 SMO |
| Min. bestelaantal: | 1 pc |
| Prijs: | US $ 10 - 100 / Kilogram |
| Verpakking Details: | Zeewaardige houten kisten of pallets gebonden door stalen band of volgens de eisen van de klant |
| Levertijd: | 30 dagen na ontvangst van de 30% vooruitbetaling per T/T of LC |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 50 metrische ton/Metrische tonnen per Maand |
| Type: | plaat flens | Overdosis: | 9.5 tot en met 219 mm |
|---|---|---|---|
| Klasse beoordeling: | 150#~2500# | Geconfronteerd: | RF (verhoogd vlak); FF (plat vlak); RTJ (ringtype verbinding); RJ (ringverbindingsvlak) TG (tong en |
| Vervaardigingsproces: | Duwen, persen, smeden, casten, enz. | Verpakking: | Houten kisten, pallets, nylon zakken of volgens de wensen van de klant |
| MOQ: | 1 stuks | Leveringstermijn: | 10-100 dagen afhankelijk van hoeveelheid |
| Betalingsvoorwaarden: | L/C,T/T | Verzending: | FOB Tianjin/Shanghai, CFR, CIF enz |
| Toepassing: | Pipeline- en kleppenverbinding | Oppervlaktebehandeling: | Gelamineerd, 2B, nee.4BA, haarlijn, spiegel |
| Hoog licht: | Raised Face Plate Ring Flange,Class 150 Plate Ring Flange,Asa B16.5 Plate Ring Flange |
||

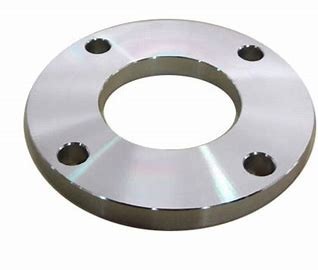

ANSI, ASME, ASA, B16.5 PLATE RING FLANGE RISE FACE CLASS 150 / 300 / 600
Grootte:
Materiaal:
Standaard
Plaats van oorsprong:
Modelnummer:
Standard of niet-standaard:
Productnaam:
Type:
Oppervlaktebehandeling:
Techniek:
Toepassing:
Handelstermijn:
Grootte:
MOQ:
Monster:
Verpakking:
1Houten pallet
2. anti natte geweven zak
3. indien nodig
Detail van levering:
7-10 dagen,afhankelijk van de eindhoeveelheid
| Afmetingen van de flenzen en geschatte massa's |
| ANSI, ASME, ASA, B16.5 150lb/sq.in. Plate Ring Flange RF | |||||||||
| ø | D | b. | g | m | J | k | Gaten | Ik... | Kilo. |
| Een halve inch. | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4 inch. | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1 " | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4 inch. | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2 inch. | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2 " | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2 inch. | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3 cm | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2 inch. | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
|
NB:
1Flanken van klasse 150, met uitzondering van lapverbindingen, worden voorzien van een geopend oppervlak van 0,06 (1,6 mm), dat is opgenomen in Dikte (C) en Langte door middel van de knoop (Y1), (Y3). 2Voor Slip-on, Threaded, Socket Welding en Lap Joint Flanges kunnen de knooppunten verticaal van de basis naar de top of in een conicale vorm van 7 graden worden gevormd. 3Blinde flenzen kunnen worden vervaardigd met of zonder hub, met dezelfde knoop als die welke wordt gebruikt voor slip-on flenzen. 4. Het pakoppervlak en de achterzijde (het drageroppervlak voor bouten) worden parallel gemaakt met een afstand van 1 graad.zonder vermindering van de dikte (C). 5Diepte van de stopcontact (D) wordt door ANSI B 16.5 alleen gedekt in afmetingen tot 3 inch, meer dan 3 inch is op keuze van de fabrikant. |
| ANSI, ASME, ASA, B16.5 300lb/sq.in. Plate Flange RF | |||||||||
| ø | D | b. | g | m | J | k | Gaten | Ik... | Kilo. |
| Een halve inch. | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4 inch. | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4 inch. | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2 inch. | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| 2 " | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| 2 1/2 inch. | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| 3 cm | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| 3 1/2 inch. | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
| 5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
| 8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
| 10" | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
| 12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
| 14" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
| 16" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
| 18" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
| 20" | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
| 22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
| 24" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
|
NB:
1Flanken van klasse 300, met uitzondering van lapverbindingen, worden voorzien van een geopende oppervlakte van 0,06 (1,6 mm), die is opgenomen in Dikte (C) en Langte door middel van de knoop (Y1), (Y3). 2Voor Slip-on, Threaded, Socket Welding en Lap Joint Flanges kunnen de knooppunten verticaal van de basis naar de top of in een conicale vorm van 7 graden worden gevormd. 3Blinde flenzen kunnen worden vervaardigd met of zonder hub, met dezelfde knoop als die welke wordt gebruikt voor slip-on flenzen. 4. Het pakoppervlak en de achterzijde (het drageroppervlak voor bouten) worden parallel gemaakt met een afstand van 1 graad.zonder vermindering van de dikte (C). 5Diepte van de stopcontact (D) wordt door ANSI B 16.5 alleen gedekt in afmetingen tot 3 inch, meer dan 3 inch is op keuze van de fabrikant. |
| ANSI, ASME, ASA, B16.5 600lb/sq.in. Plate Flange RF | |||||||||
| ø | D | b. | g | m | J | k | Gaten | Ik... | Kilo. |
| Een halve inch. | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4 inch. | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4 inch. | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2 inch. | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2 " | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| 2 1/2 inch. | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3 cm | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2 inch. | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| 5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| 6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| 10" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| 12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| 16" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| 20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| 22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| 24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
NB:
1Flanken van klasse 600, met uitzondering van lapverbindingen, worden voorzien van een opgetogen oppervlak van 0,25 (6,35 mm), dat niet is opgenomen in Dikte (C) en Langte door middel van de knoop (Y1), (Y3). 2Voor Slip-on, Threaded, Socket Welding en Lap Joint Flanges kunnen de knooppunten verticaal van de basis naar de top of in een conicale vorm van 7 graden worden gevormd. 3Blinde flenzen kunnen worden vervaardigd met of zonder hub, met dezelfde knoop als die welke wordt gebruikt voor slip-on flenzen. 4. Het pakoppervlak en de achterzijde (het drageroppervlak voor bouten) worden parallel gemaakt met een afstand van 1 graad.zonder vermindering van de dikte (C). 5De afmetingen van de afmetingen 1/2 tot en met 3 1/2 zijn gelijk aan die van de flenzen van klasse 400. 6Diepte van de stopcontact (D) wordt door ANSI B 16.5 alleen gedekt in afmetingen tot 3 inch, meer dan 3 inch is op keuze van de fabrikant. |
| Productiecapaciteit en details over aankopen | ||
| 1. | Voorraadflens afmetingen DN15 - DN2000 (1/2 " - 80"), gesmeed flens. | |
| 2. | Materiaal koolstofstaal: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn enz. | |
| 3. | Materiaal roestvrij staal: ASTM A182 F304, F304L, F316, F316L, F321 enz. | |
| 4. | Flanges anti-roest: anti-roest olie, zwarte verf, gele verfcoating, warm gedompeld gegalvaniseerd, koud gegalvaniseerd, enz. | |
| 5. | Maandelijkse produktie: 3000 ton per maand. | |
| 6. | Leveringsvoorwaarden: CIF, CFR, FOB, EXW. | |
| 7. | Betalingsvoorwaarden: overschrijving (T/T), onherroepelijke L/C bij zicht, enz. | |
| 8. | Minimale bestelhoeveelheid: 1 ton of 100 stuks. | |
| 9. | Kwaliteitsgarantie: EN10204 3.1 certificaat, molencertificaat, inspectie door derden, gratis vervangingsservice. | |
