Plaats van herkomst: | China |
---|---|
Merknaam: | TOBO |
Certificering: | SGS/TUV |
Modelnummer: | Het versterken van Stootkussen 90° |
Min. bestelaantal: | 10 |
Prijs: | Negotiation |
Verpakking Details: | In houten geval, pallets of vanaf de eis van klanten |
Levertijd: | 20 werkdagen |
Betalingscondities: | T/T, Western Union |
Levering vermogen: | 100 PC/Month |
Producten Naam: | Versterkt Stootkussen 90° | Maat: | Kan aangepast worden |
---|---|---|---|
Materiaal: | Koolstofstaal | Standaard: | ASME B 31,3 |
Gebruik: | Verbinding | Versterkingsmethodes: | Versterkend stootkussen, enig-Versterkings & het Versterken zadel |
Hoog licht: | RF Pad Pipe Branch-aansluittafel,90 graden verstevigingskussen,aansluittafel CS-fittingen |
RF Pad Pijpaftakking Verbindingstabel Verstevigingskussen 90° Deg CS Fittings
Wat is een Reinforcement PAD?
Reinforcing Pad of RePAD of RF Pad (Fig. 1) is een donutvormig kussen dat rond de tak van een tak gaatgewricht om kracht aan het gewricht toe te voegen.Het lijkt op een ronde metalen ring die is gebogen om zich aan te passen aan de krommingvan de pijp.
Open een gat waar de pijpaansluitingen aftakt, zoals een verstevigingskussen voor lasaansluiting.(Ontwerpclassificatie volgens gebruik en druk)
Met de toename van de buismaat nemen de kosten van hulpstukken voor aftakkingen toe.Soms zijn dergelijke fittingen niet gemakkelijkbeschikbaar als standaard stukken.Het is dus een standaardmethode om het T-stuk te fabriceren door een gat in de kop te snijden en te lassende tak in de pijp.Maar het gedeelte waar de rechte pijp is doorboord, wordt een zwak gedeelte door de aanwezigheid vandat gat.Dus om de druk aan te kunnen en de spanningsconcentratie in dat gebied te verminderen, wordt de dikte lokaal vergrootin de vorm van versterkingskussen of RF-kussen.Een vergelijkbare situatie doet zich voor bij drukvat-mondstukaansluitingen.Verhogende druk en het draagvermogen van de mondstukken van de apparatuur, RF Pad zijn gelast.Deze verstevigingspads zorgen voorextra sterkte en capaciteit aan de pijp.
Materiaal | Koolstofstaal, roestvrij staal, gelegeerd staal, duplex roestvrij staal, nikkel gelegeerd staal |
Koolstofstaal | ASTM A234 WPB, WPC; |
Roestvrij staal | 304/SUS304/UNS S30400/1.4301 304L/UNS S30403/1.4306; 304H/UNS S30409/1.4948; 309S/UNS S30908/1.4833 309H/UNS S30909; 310S/UNS S31008/1.4845; 310H/UNS S31009; 316/UNS S31600/1.4401; 316Ti/UNS S31635/1.4571; 316H/UNS S31609/1.4436; 316L/UNS S31603/1.4404; 316LN/UNS S31653; 317/UNS S31700; 317L/UNS S31703/1.4438; 321/UNS S32100/1.4541; 321H/UNS S32109; 347/UNS S34700/1.4550; 347H/UNS S34709/1.4912; 348/UNS S34800; |
Gelegeerd staal | ASTM A234, WP1, WP12 CL1, WP12 CL2, WP11 CL1, WP11 CL2, WP11 CL3, WP22 CL1, WP22 CL3, WP24, WP5 CL1, WP5 CL3, WP9 CL1, WP9 CL3, WPR, WP91, WP911, WP92,; ASTM A860 WPHY42/WPHY52/WPHY60/WPHY65; ASTM A420 WPL3/WPL6/WPL9; |
Dubbelzijdig staal | ASTM A182 F51/S31803/1.4462; ASTM A182 F53/S2507/S32750/1.4401; ASTM A182 F55/S32760/1.4501/Zeron 100; 2205/F60/S32205; ASTM A182 F44/S31254/254SMO/1.4547; 17-4PH/S17400/1.4542/SUS630/AISI630; F904L/NO8904/1.4539; 725LN/310MoLN/S31050/1.4466 253MA/S30815/1.4835; |
Nikkel gelegeerd staal | Legering 200/Nikkel 200/NO2200/2.4066/ASTM B366 WPN; Legering 201/Nikkel 201/NO2201/2.4068/ASTM B366 WPNL; Legering 400/Monel 400/NO4400/NS111/2.4360/ASTM B366 WPNC; Legering K-500/Monel K-500/NO5500/2.475; Legering 600/Inconel 600/NO6600/NS333/2.4816; Legering 601/Inconel 601/NO6001/2.4851; Legering 625/Inconel 625/NO6625/NS336/2.4856; Legering 718/Inconel 718/NO7718/GH169/GH4169/2.4668; Legering 800/Incoloy 800/NO8800/1.4876; Legering 800H/Incoloy 800H/NO8810/1.4958; Legering 800HT/Incoloy 800HT/NO8811/1.4959; Legering 825/Incoloy 825/NO8825/2.4858/NS142; Legering 925/Incoloy 925/NO9925; Hastelloy C/Legering C/NO6003/2.4869/NS333; Legering C-276/Hastelloy C-276/N10276/2.4819; Legering C-4/Hastelloy C-4/NO6455/NS335/2.4610; Legering C-22/Hastelloy C-22/NO6022/2.4602; Legering C-2000/Hastelloy C-2000/NO6200/2.4675; Legering B/Hastelloy B/NS321/N10001; Legering B-2/Hastelloy B-2/N10665/NS322/2.4617; Legering B-3/Hastelloy B-3/N10675/2.4600; Legering X/Hastelloy X/NO6002/2.4665; Legering G-30/Hastelloy G-30/NO6030/2.4603; Legering X-750/Inconel X-750/NO7750/GH145/2.4669; Legering 20/Timmerman 20Cb3/NO8020/NS312/2.4660; Legering 31/NO8031/1.4562; Legering 901/NO9901/1.4898; Incoloy 25-6Mo/NO8926/1.4529/Incoloy 926/Legering 926; Inconel 783/UNS R30783; NAS 254NM/NO8367; Monel 30C Nimonic 80A/nikkellegering 80a/UNS N07080/NA20/2.4631/2.4952 Nimonic 263/NO7263 Nimonic 90/UNS NO7090; Incoloy 907/GH907; Nitronic 60/Legering 218/UNS S21800 |
Pakket | Houten kisten, pallets, nylon zakken of volgens de wensen van de klant |
MOQ | 1 stuk |
Tijd om te bezorgen | 10-100 dagen afhankelijk van hoeveelheid |
Betaalvoorwaarden | T/T of Western Union of LC |
Verzending | FOB Tianjin/Shanghai, CFR, CIF, enz |
Sollicitatie | Aardolie/Macht/Chemisch/Bouw/Gas/Metallurgie/Scheepsbouw enz |
Opmerkingen | Andere materialen en tekeningen zijn beschikbaar. |
Welkom om contact met ons op te nemen. |
Waarom is het verstevigingskussen nodig?
RePAD's of RF-pads zijn platen die worden gebruikt om componenten en/of spuitmonden te versterken door lokale dikte van het component te vergroten
in zones met hoge stress.Deze zijn gemaakt van dezelfde maat en hetzelfde materiaal als de buiskop waaraan ze zijn gelast.
Op leidingen of drukvaten worden gaten gemaakt in de vorm van een mondstuk of aftakkingskruising en dus de moederleiding/vat
wordt verzwakt en stresszones gecreëerd.Daarom ligt het voor de hand om deze zwakte te compenseren met een verstevigingskussen
vermindert de kans op falen, omdat het de aftakverbinding van de leidingen of het mondstuk van het drukvat versterkt.
Gebruik van versterkende PAD
1. Normaal gesproken worden verstevigingskussens gebruikt bij steek- en steekaftakkingen, indien vereist volgens de lijnlijst of indien vereistvolgens het aftakschema in de specificatie van het leidingmateriaal.Door het gebruik van verstevigingskussens is het niet nodig om het geheel te verstevigenkop pijp.Clausule 304.3.3 van ASME B 31.3 biedt vergelijkingen om te controleren of een gelaste leidingaftakverbinding vereistversterking.
2. Steuntappen worden voorzien van versteviging indien gespecificeerd door leidingspanningsingenieurs.Wanneer ondersteunt tal van tappenzijn meer dan het draagvermogen van de tap, verstevigingskussens zijn gelast aan de hoofdleiding en de tapverbinding om te verbeterenhet is het draagvermogen.Houd er echter rekening mee dat versterking op tappen vanaf ellebogen niet standaard wordt aanbevolenpraktijk, dus het moet zoveel mogelijk worden vermeden.De vereiste van wapening moet specifiek worden vermeldin de isometrische tekening voor overdracht aan het bouwteam.
3. Nozzle-aansluitingen van apparatuur zijn normaal gesproken versterkt, zodat nozzles meer lasten en momenten kunnen dragen vanaf de leidingzijde.
4. Soms worden er verstevigingsblokken aangebracht tussen de schoen- of zadelsteun en de ouderbuis wanneer de moederbuis minder dik isdan vereist.

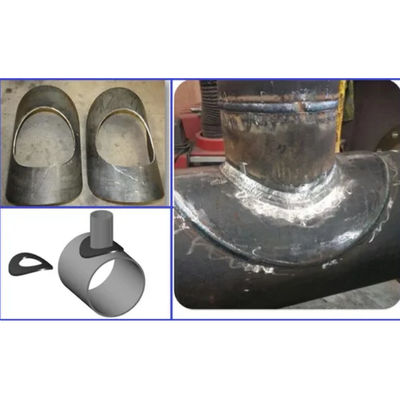

Afb. 1: Typische versterkende PAD's
Ontwerpkenmerken van RF PAD
Normaal gesproken is de maximale dikte die in technische bedrijven wordt gebruikt als dikte van het versterkende kussen 1,5 keer de moederbuisdikte.
Standaardpraktijk is om dezelfde dikte te gebruiken als de hoofdleiding.
Het wapeningsmateriaal moet compatibel zijn met het moeder- en aftakleidingmateriaal.Normaal hetzelfde materiaal als de kopbuis
wordt gebruikt als RF-pad.
Clausule 328.5.4.g van ASME B31.3 vermeldt dat versterkende kussens en zadels goed moeten passen bij de onderdelen waarop ze zijn
gehecht.

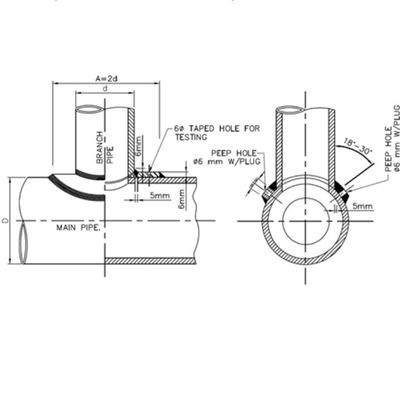

Er moet een ontluchtingsgat worden aangebracht aan de zijkant (niet aan het kruis) van een pad of zadel om lekkage in de las tussen de aftakking aan het licht te brengen
en draaien en om ontluchting mogelijk te maken tijdens lassen en warmtebehandeling.Normaal gesproken zijn er 2 aantal ventilatiegaten voorzien die moeten worden afgedicht
met mastiek of siliconengel om de waterstroom in de RF-pad te beperken.Ventilatiegaten worden ook wel huilgaten of Telltale-gaten genoemd.De
normale maat van het huilgat is 6 mm.Als het verstevigingskussen is gemaakt van meerdere buisuitsparingen, moet er een ontluchtingsgat in worden aangebracht
elk gesneden stuk.
Een pad of zadel kan uit meer dan één stuk worden gemaakt als verbindingen tussen stukken een sterkte hebben die gelijk is aan die van pad- of zadelmoedermetaal,
en of elk stuk een ontluchtingsgat heeft.
Versterkingskussensymbool in tekeningen
Afb. 2 toont het normale RF Pad-symbool dat wordt gebruikt in leidingtekeningen.
Afb. 2: Versterking PAD-symbool
Het verstevigingskussen is een ring die is gesneden uit een stalen plaat met in het midden een gat dat gelijk is aan de buitendiameter van de aftakking.
Het wordt op de aftakleiding geschoven voordat de aftakleiding aan de kop wordt gelast.Nadat de tak aan de kop is gelast, wordt de
verstevigingskussen wordt langs de aftakking geschoven om de lasverbinding te bedekken.Het verstevigingskussen wordt vervolgens aan zowel de tak als de tak gelast
koptekst.
