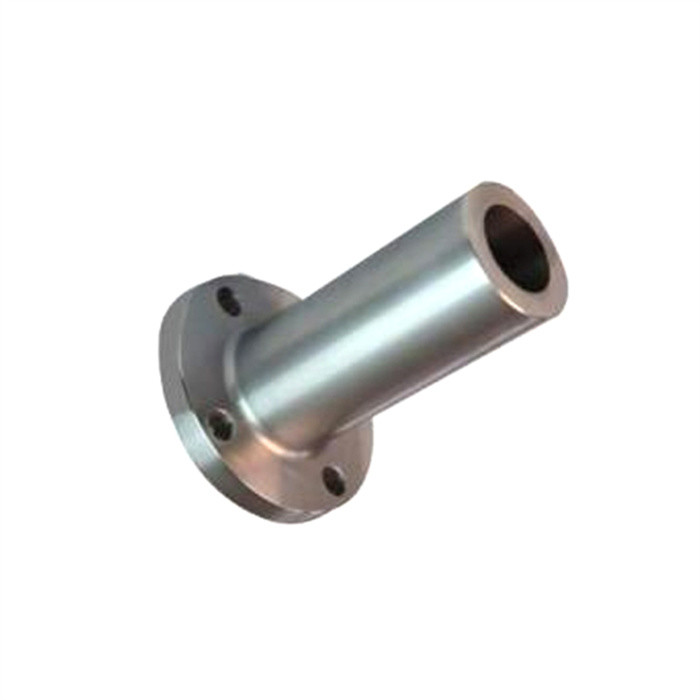

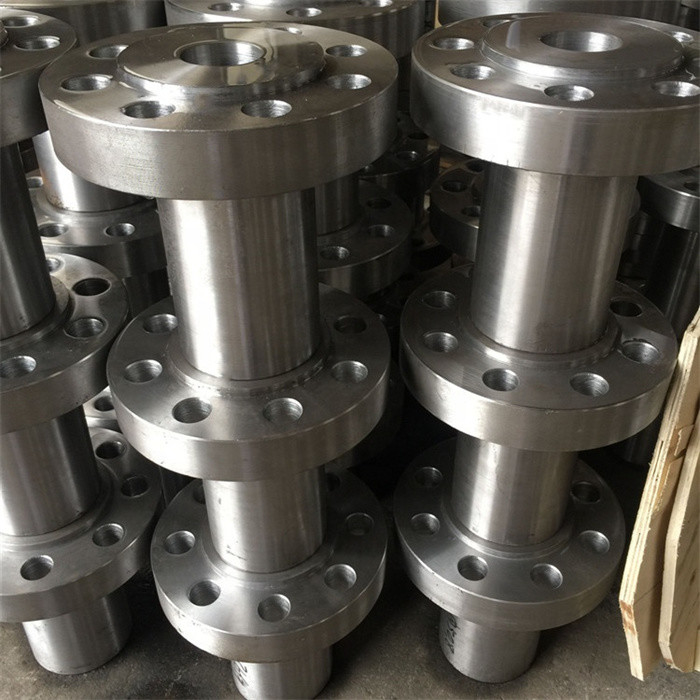

LWN VOORZIET MFM, DE GROOTTE VAN ASTM A105 VAN EEN FLENS: 5“ - 1500#, SCH.160, CS, ASTM A182 F1

F1 A182 Flenzen van gelegeerd staalis een gelegeerd staal dat is geformuleerd voor primaire vorming tot bewerkte producten.De gespecificeerde eigenschappen zijn geschikt voor de gegloeide toestand.F1 is de ASTM-aanduiding voor dit materiaal en het UNS-nummer is K12822.

A182 F1 Cl2 buisflenzenheeft een zeer lage elektrische geleidbaarheid onder gesmeed gelegeerd staal in dezelfde categorie.Bovendien heeft het een matig lage belichaamde energie- en basiskosten.
A182 F1 materiaalis een smeedmateriaalspecificatie voor F1-klasse;gelegeerd staalen het wordt gebruikt voor het vervaardigen van kaal smeedwerk of gesmede en machinaal bewerkte producten voor toepassingen waarbij gebruik wordt gemaakt van hoge temperaturen.
F1 stalen plaatflensis vaak een kosteneffectieve oplossing, wanneer verhoogde vlakken en naven niet nodig zijn en voor toepassingen met geen of lage druk bij omgevingstemperaturen.


ASTM A182 F1 overlappende verbindingsflenzenis een tweedelig apparaat dat veel lijkt op een lasnekflens, maar ook als een losse opsteekflens.Het heeft een voordeel om rond het stompeind en de pijpvoering te draaien.

ASTM A182 Gr F1 blinde flenzenis een vaste schijf die wordt gebruikt om een ​​pijpleiding af te sluiten of om een ​​stop te maken.Het is vergelijkbaar met een gewone flens, het heeft montagegaten rond de omtrek en de pakkingafdichtringen zijn machinaal in het pasvlak gefreesd.

A182 Gr F1 Flenzen met schroefdraadworden op grote schaal gevraagd en zijn ook bekend als geschroefde flens, en het heeft een schroefdraad in de flensboring die op de buis past met bijpassende mannelijke schroefdraad op de buis.

A182 klasse F1 socket lasflenzenwerden oorspronkelijk ontwikkeld voor gebruik op kleine hogedrukleidingen.Hun statische sterkte is gelijk aan Slip On-flenzen, maar hun vermoeiingssterkte 50% groter dan dubbel gelaste Slip On-flenzen.

SA 182 Gr F1 Slip-on-flenzenworden ook SO-flens genoemd.Het is een flens die over de buis schuift met een intern ontwerp dat iets groter is dan de buis.

SA182 F1 gesmede flenzenworden gebruikt als verbindend onderdeel om een ​​leidingnetwerk te creëren voor cilinders, kleppen, pompen en andere apparaten.Integratie van twee verschillende delen van de machine.Om de structuur sterker te maken, moet het een bevestiging van een frame zijn.

SA 182 Gr F1 Slip-on-flens Mechanische eigenschappenanalyse

Treksterkte	Opbrengststerkte (0,2% offset)	Verlenging
275	485	20 %



A182 F1 Cl2 Blinde flens Chemische samenstellingstabel:

Cijfer	C	Mn	Si	P	S	Cr	Mo
Gelegeerd staal F1	0,15 max	0.3-0.6	0,5	0,03	0,03	4-6	0,44-0,65

Equivalent van ASTM A182 Gr F1-flenzen:

STANDAARD	UNS	DIN WERKSTOFF NR.	DIN
Legering F1	K12822	1.5415	15M03



ASTM A182 Gr F1 Flenzen Materiaalspecificatiekaart:

Specificaties:	ASTM A182 / ASME SA182
Maat	1/2″ (15 NB) tot 48″ (1200NB)
normen	ANSI/ASME B16.5, B 16.47 Serie A & B, B16.48, BS4504, BS 10, EN-1092, DIN, enz.
Klasse / Druk	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 enz.
Standaard	ANSI-flenzen, ASME-flenzen, BS-flenzen, DIN-flenzen, EN-flenzen, enz.



ASTM A182 Gr F1 Flenzen Drukclassificatie:

Temperatuur °F	Klasse 900	Klasse 150	Klasse 600	Klasse 400	Klasse 1500	Klasse 300	Klasse 2500
-20 tot 100	2085	265	1390	925	3470	695	5785
200	2035	260	1360	905	3395	680	5660
300	1955	230	1305	870	3260	655	5435
400	1920	200	1280	855	3200	640	5330
500	1865	170	1245	830	3105	620	5180
600	1815	140	1210	805	3025	605	5040
650	1765	125	1175	785	2940	590	4905
700	1705	110	1135	755	2840	570	4730
750	1595	95	1065	710	2660	530	4430
800	1525	80	1015	675	2540	510	4230
850	1460	65	975	650	2435	485	4060
900	1350	50	900	600	2245	450	3745
950	845	35	560	375	1405	280	2345
1000	495	20	330	220	825	165	1370



A182 F1 Cl2 Lasnekflenzen Gewichtstabel

Pijp Normaal Diam.		OD Flens:	thk.Van Flens Min	Diam.van Hub	Diameter van verhoogd gezicht	Lengte Naaf.Y	Draadlengte:	Diam.van boutcirkel	Diam.van boutgaten	Aantal bouten	Diam.van bouten (inch)	KG	POND
inch	dn	O	C	X	G	Y	T	BC	BH	BN	BD
1/2"	15	89.00	11.20	30.20	35.10	15.70	15.70	60,50	15.80	4	1/2"	0,4	0,9
3/4"	20	98,50	12,70	38.10	42.90	15.70	15.70	69.90	15.80	4	1/2"	0,7	1.5
1"	25	108,00	14.20	49.30	50,80	17,50	17,50	79.30	15.80	4	1/2"	0,8	1.8
1-1/4"	32	117,50	15.70	58.70	63,50	20.60	20.60	88.90	15.80	4	1/2"	1.2	2.6
1-1 / 2"	40	127.00	17,50	65,00	73.20	22.40	22.40	98,60	15.80	4	1/2"	1.5	3.3
2"	50	152,50	19.10	77,70	91.90	25,40	25,40	120,70	19.10	4	5/8"	2.3	5.1
2-1 / 2"	65	178,00	22.40	90,40	104.60	28.40	28.40	139.70	19.10	4	5/8"	3.7	8.1
3"	80	190.50	23.90	108,00	127.00	30.20	30.20	152,40	19.10	4	5/8"	4.1	9
3-1 / 2"	90	216,00	23.90	122.20	139.70	31.80	31.80	177,80	19.10	8	5/8"	5.1	11.2
4"	100	228,50	23.90	134.90	157,20	33.30	33.30	190.50	19.10	8	5/8"	5.9	13
5"	125	254,00	23.90	163,60	185,70	36.60	36.60	215,90	22.40	8	3/4"	7	15.4
6"	150	279,50	25,40	192,00	215,90	39.60	39.60	241.30	22.40	8	3/4"	8.4	18.5
8"	200	343,00	28.40	246,10	269,70	44,50	44,50	298,50	22.40	8	3/4"	13	28.6
10"	250	406.50	30.20	304.80	323,90	49.30	49.30	362,00	25,40	12	7/8"	18	39.5
12"	300	482,50	31.80	365.30	381,00	55,60	55,60	431,80	25,40	12	7/8"	29	64
14"	350	533,50	35.10	400.10	412,80	57.20	57.20	476,30	28,50	12	1"	39	86
16"	400	597,00	36.60	457,20	469,90	63,50	63,50	539.80	28,50	16	1"	47	103
18"	450	635,00	39.60	505,00	533,40	68.30	68.30	577,90	31.80	16	1 1/8"	57	126
20"	500	698,50	42.90	558,80	584,20	73.20	73.20	635,00	31.80	20	1 1/8"	76	167
24"	600	813,00	47,80	663,40	692,20	82.60	82.60	749.30	35.10	20	1 1/4"	97	214



ASME SA182 F1 Cl2 flenzen Types:

F1 A182 Flens



A182 F1 Cl2 Blinde flens



ASTM A182 F1 Slip-on flens



ASTM A182 Gr F1 Flens

A182 Grade F1 plaatflens



SA 182 Gr F1 Flenzen
