VERSPERD T-STUK ASTM A815 UNS S31803 DN200 SCH40S

  • BARRED TEE ASTM A815 UNS S31803 DN200 SCH40S
  • BARRED TEE ASTM A815 UNS S31803 DN200 SCH40S
Plaats van herkomst CHINA
Merknaam TOBO
Certificering ISO
Modelnummer Uns S31803
Min. bestelaantal PCs 1
Prijs 1.2USD
Verpakking Details Triplex houten gevallen
Levertijd 7work dagen
Betalingscondities T/T, Western Union,
Levering vermogen 30000pcs
Productdetails
Naam Versperd T-stuk Materiaal Uns S31803
Norm ASTM A815 Grootte DN200
Dikte SCH40S MOQ 1pcs
Markeren

Versperd Roestvrij staalt-stuk

,

DN200 roestvrij staalt-stuk

,

Buttweld Versperde T-stukmontage
Laat een bericht achter
Productomschrijving

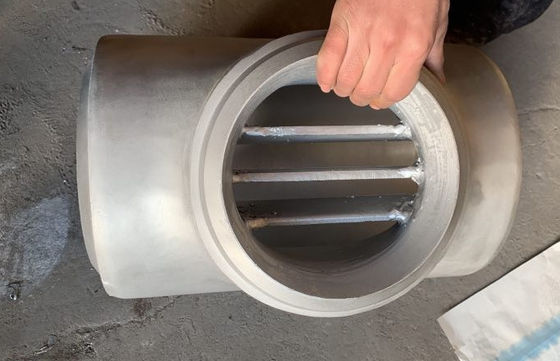

VERSPERD T-STUK ASTM A815 WP UNS S31803 DN200 SCH40S

De einden van alle buttweldmontage zijn afgeschuind, overschrijdend muurdikte 4 mm voor austenitic roestvrij staal, of 5 mm voor ferritic roestvrij staal. De vorm van de schuine rand die van de daadwerkelijke muurdikte afhangen. Dit schuinde einden af is nodig een „stuiklas“ kunnen maken.

Lassende Schuine rand acc.to ASME/ANSI B16.9 en ASME/ANSI B16.28

Ontwerpoverwegingen voor versperd T-stuk

Het versperde T-stuk zal worden gebruikt wanneer er een vereiste is om pigging. Aldus, kunnen veel van zijn toepassingen in de pijpleiding of op het onderzeegebied worden gevonden.

De barplaten die intern bij de tak lasten moeten het varken van veranderende richting of het worden vermijden geplakt bij de takafzet.

Het ontwerp van de barplaten moet in voldoende hoeveelheid, dikte zijn en voldoende uit elkaar geplaatst om de zachtheid voor het varken te verzekeren om de belangrijkste pijp, en tegelijkertijd het beïnvloeden van niet de stroom door te nemen die door de tak moest vloeien. De normale praktijk moet ervoor zorgen dat het openen in de takpijpleiding na geleide bars niet meer dan 40% van het belangrijkste pijpleidingsgebied is.

De grootte van de bars in de takverbinding moet klein genoeg zijn om de stroom niet te beperken maar groot genoeg om de druk van de stroom te ondersteunen.

Om de zachtheid te verzekeren, moeten de barplaten een malen zijn om de takkromming aan te passen. Om het even welke scherpe randen, spatten worden en burs vereist om worden verwijderd. Deze zachtheid van het pigging proces is belangrijk om de sensor van het varken tegen schade te beschermen.

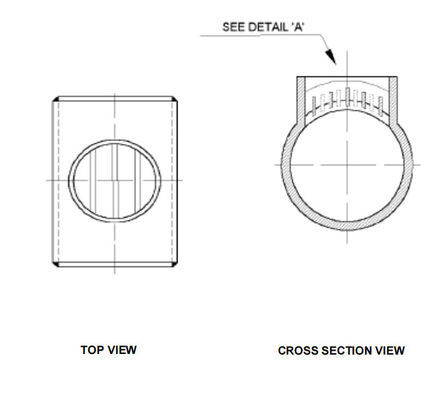

Verwijs hierboven naar Shell DEP 31.40.10.13 - Gen Figuur 4; de hoeveelheid barplaten begint met twee (2) stukken en verhoging als identiteitskaart van de takverhoging.

De barplaten zullen ideaal gezien gelijk verspreid zijn.

Voor groter T-stuk (grootte 14 duim en hierboven), zal er een brugplaat in het midden zijn om de barstijfheid te steunen wanneer geraakt het worden door het varken.

Het materiaal van de barplaten gebruikte algemeen hetzelfde als het T-stukmateriaal voor lasbaarheid.

De vaste praktijk moet lassen van gidsbars op de hoog geconcentreerde gebieden van de uitdrijvingshals direct vermijden. De bareinden moeten worden machinaal bewerkt om de tak te passen.

De lasreparaties op Oudermetaal is belemmerd.

Parameter T-stuk Versperd T-stuk
Definitie Standaardpijpmontage Een speciaal type van leidingencomponent
Productie Over het algemeen door Uitdrijving of smeedstuk Meestal Vervaardigd
Gebruik Gebruikt in zowel het door buizen leiden als pijpleidingstechniek gebruikt in pijpleidingstechniek dichtbij de de varkenslanceerinrichting/ontvanger
Ontwerpcode/Norm ASME B 16.9/MSS SP 75 Shell DEP 31.40.10.13 - Gen of ISO 15590-2
Productiehoeveelheid Grote schaal in massa Selecteer kleine (naar maat gemaakte) hoeveelheden
Kosten Goedkoper Duurder dan normaal T-stuk

GEVLECHT T-STUKKENmateriaal & RANGEN:

Roestvrij staal Versperde T-stukken:

ASTM A403 wp 304/304L/304H/316/316L/317/317L/321/310/347/904L

Koolstofstaal Versperde T-stukken:

ASTM A234 WPB/A420 WPL3/A420 WPL6/MSS-SP-75 WPHY 42/46/52/56/60/65/70

De Versperde T-stukken van het legeringsstaal:

ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91

Nikkellegering Versperde T-stukken:

Sb 336 UNS 2200 van ASTM/ASME-(Nikkel 200), UNS 2201 (Nikkel 201), UNS 4400 (Monel 400), UNS 8020 (Legering 20/20 CITIZENS BAND 3, UNS 8825 Inconel (825), UNS 6600 (Inconel 600), UNS 6601 (Inconel 601), UNS 6625 (Inconel 625), UNS 10276 (Hastelloy C 276)

Het duplex & Super Duplexstaal versperde T-stukken:

ASTM A815, ASME SA815 UNS GEEN S31803, S32205. Werkstoff Nr 1,4462

Type ANSI B16.9 ASTM A403 WP316L Gelijk T-stuk
Grootte Naadloze 1/2“ aan 48“ Gelast aan 72“
Muurdikte Sch5S-Sch160, XS, XXS
Normen ANSI, ASTM, DIN, JIS, BS, ISO, GB, VERPAKKEN EN VERZENDEN, EN HG ENZ.
Materiaal

Roestvrij staal: ASTM A403 WP304, 304L, 310, 316, 316L, enz.

Koolstofstaal: ASTM A234 WPB, WPC ASTM A105 WPHY 42, ENZ.

Legeringsstaal: De Lage Temperatuur van ASTM A234 WP1, van enz.: ASTM A420 WPL 1, ENZ.

Duplex en super duplexstaal: ASTM A815 UNS S31803/S32205/S32750/S32760/S32550
Oppervlaktebehandeling Zand die, Zand het Vernietigen, het Zure Schoonmaken Rolling.
Verpakking Houten geval, pallet of als eis van klanten
Toepassingen

Aardolie, chemisch product, macht, gas, metallurgie, scheepsbouw, bouw, enz.

VERSPERD T-STUK ASTM A815 UNS S31803 DN200 SCH40S

Markeringen:

kont gelaste buisleidingen

De Montage van de Stuiklasbuis

industriële pijpmontage
