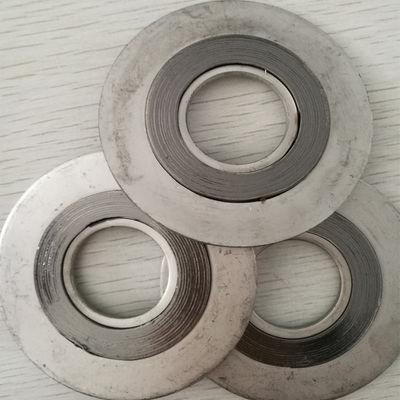

Metaal Golfmetaalpakking ASME B16.9 DN15 - DN1200 WP316L voor Chemisch product

Metaal Golfmetaalpakking ASME B16.9 DN15 - DN1200 WP316L voor Chemisch product

Specificatie:

1.Products worden vervaardigd overeenkomstig alle relevante pakkingsnormen om flensbenoemingen aan te passen: ASME B 16,20, ASME B 16,5, BS1560, ASME B 16,47 A (B), EN 1092, DIN VAN BS, JIS, EN N-F, ENZ.

2.Color koord als ASME B 16,20 op verzoek.

Productnormen:

Onze productie is overeenkomstig de normen van ASME B 16,20, MSS SP-44, API 605, DIN, JIS, JPI, BS 1560, SH JG/T, GB/T, Hg, enz. Of de producten kunnen volgens de costumiervereisten worden aangepast. Gelieve te verstrekken de specifieke tekeningen als de pakking in de warmtewisselaar met ribben wordt gebruikt.

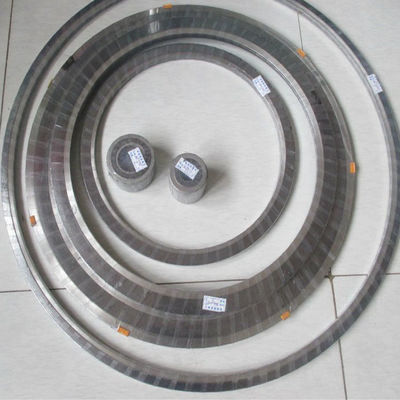

TYPE VAN SPIRAALVORMIGE GEKRONKELDE PAKKING:

de spiraalvormige het meest gasekest wond, heeft 4 types:

SW - Basistype

Het basisbouwtype zonder stevige buiten en binnenring wordt versterkt met verscheidene vouwen van metaal met
vuller om grotere stabiliteit en betere compressiekenmerken te geven. - Geschikt voor tong en groef, mannetje
en vrouwelijk of gegroeft aan de vlakke assemblage van de gezichtsflens.

SWI - Binnenbeltoontype

De stevige binnenhandelingen van de metaalring als compressiekurk. Om accumulatie van vaste lichamen te verhinderen, verminder
de wilde stroom van procesvloeistoffen en minimaliseert erosie. De pakking is tussen flens droeg en de binnenkant
diameter. De ringvormige ruimte wordt opgevuld door stevige binnenmetaalring. - Geschikt voor mannelijke en vrouwelijke pijpflenzen.

SWC - Buitenbeltoontype

De stevige buitenring bepaalt de plaats nauwkeurig van de pakking op het flensgezicht om te geven de extra radiale sterkte aan
verhinder de de pakkingsuitbarsting en handelingen als compressiebeperker. In het geval van het installeren van de buitenring, is het zeer gemakkelijk
om de pakking te installeren om gezicht van een flens te voorzien omdat het eind van buitenring bij bouten - Geschikt voor gebruik met vlakte zal raken
gezicht en opgeheven gezichtsflenzen.

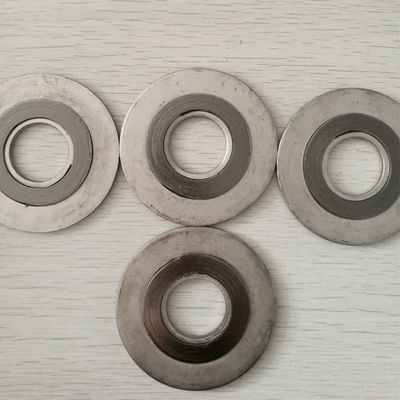

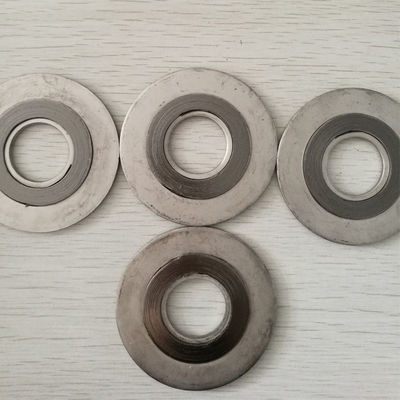

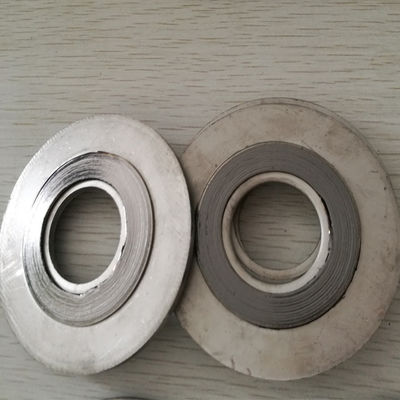

SWCI - Binnen & Buitenringentype

Een binnenring en een buitenringstype pakking zullen een extra compressie geven die kurk voor pakking beperkt binnen
en buitenkant. Het zal de corrosie op flensgezicht bij ringvormige ruimte verhinderen. - Geschikt voor gebruik met vlak gezicht
en opgeheven gezichtsflenzen en gespecificeerd voor hoge druk/temperatuur de dienst - Klasse 900LB en hierboven of waar
de corrosieve of giftige media zijn aanwezig.

Structuur:

1.Metal strook: de verwerkte metaalstrook heeft goede elasticiteit en terugwinning. Het verstrekt de vuller genoeg treksterkte.

2.Filler: dit deel is het belangrijkste lichaam van de pakking en het verschillende materiaal wordt gebruikt in verschillende voorwaarden

3.Centering ring: de centreerring komt in geen direct contact met bevatte vloeistof. Het wordt normaal gemaakt van koolstofstaal en elektroplaat of geschilderd om corrosie te vermijden. Andere materialen zijn op verzoek beschikbaar.

4.Inner ring: de binnenring wordt gebruikt om bovenmatige compressie te vermijden toe te schrijven aan hoge plaatsingsspanning in de hoge drukdienst en het wordt ook gebruikt om onstuimigheid in het flensgebied te verminderen. Het wordt normaal gemaakt van hetzelfde materiaal zoals de pakkings metaalstrook.
