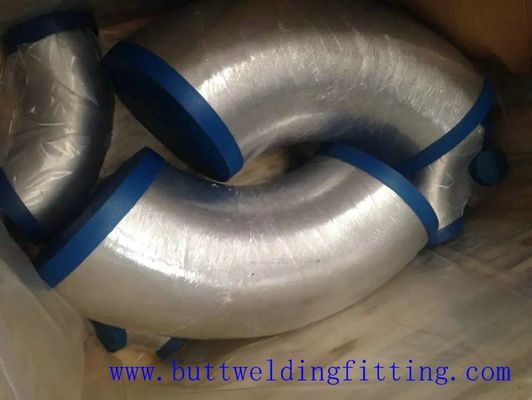

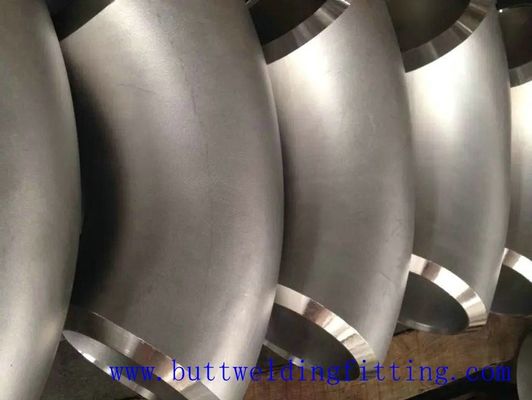

Het lange van de de Stuiklasmontage van het Straalroestvrije staal Staal 90 Graadelleboog 1-72inch

  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
Plaats van herkomst China
Merknaam Tobo
Certificering ISO9001, API,CE
Modelnummer Elleboog
Min. bestelaantal 1pcs
Prijs USD Depending on quantity
Verpakking Details VOUW-HOUTEN COMPUTER-AIDED SOFTWARE ENGINEERING OF PALLET
Levertijd 10-100 dagen afhankelijk van hoeveelheid
Betalingscondities T / T, L / C, Western Union
Levering vermogen 3,0000pcs per maand
Productdetails
Vorm Gelijke Materiaal Roestvrij Staal
Maat Naadloze 1/2“ aan 24“ laste 24“ aan 72“ Dikte SCH10-SCH160 XXS
OD 1-72inch
Markeren

De Montage van de Stuiklasbuis

,

kont gelaste buisleidingen
Laat een bericht achter
Productomschrijving

Het lange Staal van de de Stuiklasmontage van het Straalroestvrije staal 90 Graadelleboog

De Zhitong-roestvrij staal304/304l uiteinde-las pijpmontage, programma 40, is een korte straal 90 graadelleboog voor veranderende stroomrichting tussen pijpen. Is de de uiteinde-las van de elleboog verbinding afgeschuind om voor vlot toe te staan droeg en betere vloeibare stroom. Gemaakt van roestvrij staal 304/304L, minimaliseert de lagere koolstofinhoud van deze pijpmontage schadelijke carbideprecipitatie tijdens lassen, die corrosieweerstand verzekeren. Het voldoet zowel aan 304 normen van de staalsterkte als extra-lage de koolstofnormen van 304L voor kwaliteitsborging.

De pijpmontage is componenten voor het verbinden, het eindigen, controlerende stroom, en het veranderen van de richting van leidingen in vele verschillende industrieën worden gebruikt die. Wanneer het kopen van pijpmontage, denkt de toepassing na, aangezien dit materieel type, vorm, grootte en vereiste duurzaamheid zal beïnvloeden. De montage is beschikbare ingepast of ontrafeld, in vele vormen, stijlen, grootte, en programma's (de dikte van de pijpmuur).

Snel Detail:

· Materiaal: Roestvrij staal

· Technieken: Gesmeed

· Type: Elleboog

· Verbinding: Lassen

· Vorm: Gelijke

· Hoofdcode: Ronde

· Grootte: 1/2“ - 72“

· Druk: sch10-xxs

· Hoek: 22.5°, 30°, 45°, 60°, 90°, graad 180°

· Toepassing: Stroom van aardolie de chemische machines, papierfabricage, enz.

· Norm: ASME-ANSI MSS-SP JISB DIN BS GB

· Verpakking: in houten gevallen, pallets, of zoals voor de eisen van cliënten

· Straal: Korte straal, Lange straal

· Kwalificatie: API, ISO, CE

· Oppervlaktebehandeling: Natuurlijk

Beschrijving:

1. Productartikel Nr.: 003fittings-Cosco Staal

2. Het product is hoofdzakelijk gebruikt in Aardolie & Gas, chemische installatie, krachtcentrale, metallurgie, scheepsbouw, enz.

3. Strikt productieproces, onder ISO9001: richtlijnen van het de kwaliteits de contral systeem van 2008.

4. MTC certificatie vanaf EN10204 3.2.1.

5. Het merken: Geregistreerd embleem, Hitteaantal, Staalkwaliteit, Norm, Grootte

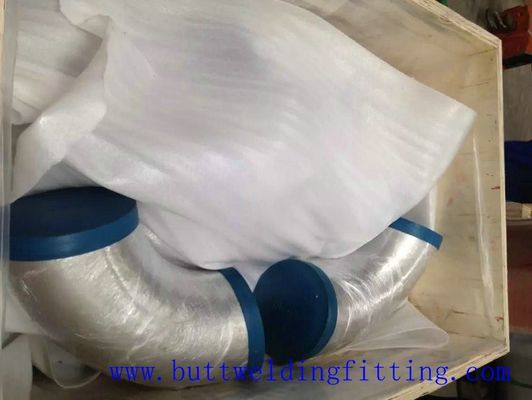

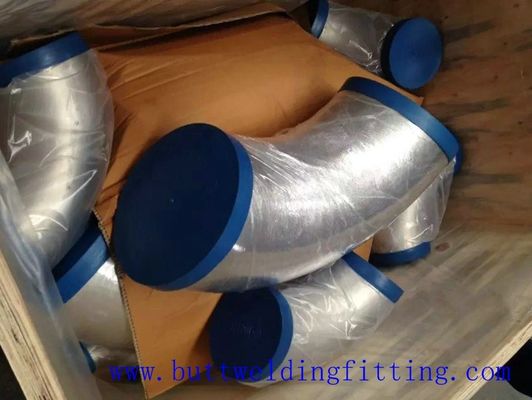

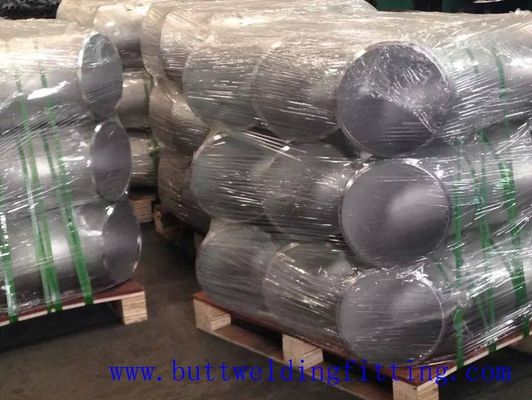

6. Verpakking: Houten doos of houten pallet.

7. H.S code: 73072300

Product Elleboog
Type

Lange of korte straal.

22.5°, 30°, 45°, 60°, 90°, graad 180°,

De elleboog van het uiteindelassen, het smeden ingepaste elleboog, Straatelleboog.
Grootte

Uiteindelassen

DN: DN10~DN 1200

GEWICHT: Sch10-XXS

Smeedstuk

DN: DN10~DN150

Drukklasse: 150LBS~10000LBS

Norm

ANSI B16.5, B16.11, B16.3,

ASTM A234/A234M, ASTM A403/A403M, ASTM A420/A420M, ASTM A182/A182M, DIN2605, JIS B2311, JIS B2312. HG, SH GB, HGJ, JB, ANSI, JIS, DIN

Materiaal

A105, WPB, WPC, WP1, WP12, WP11, WP22, WP5, WP9, WPR, WP91, WP304, WP304L, WP309, WP310, WP316, WP316L, WP317, WP317L, WP321, WP347, WP348, WPL3, WPL6, WPL8, WPL9, F1, F5, F1
Oppervlaktebehandeling

PE

Gesmeerde antirust olie

Het galvaniseren

Het oppoetsen

Vernisdeklaag
Toepassing

Chemisch

Vetten & meststoffen

Suikermolens & Distilleerderijen

De cementindustrieën

Scheepsbouw

Papierindustrieën;

Petrochemische stoffenolie & Aardgasvervoer;

Materiaal:

Materiaal ASTM Koolstofstaal (ASTM A234WPB, A234WPC, A420WPL6.

Roestvrij staal (ASTM A403 WP304,304L, 316,316L, 321. 1Cr18Ni9Ti,

00Cr19Ni10,00Cr17Ni14Mo2, ect.)
Legeringsstaal: A234WP12, A234WP11, A234WP22, A234WP5,
A420WPL6, A420WPL3
DIN Koolstofstaal: St37.0, St35.8, St45.8
Roestvrij staal: 1.4301, 1.4306, 1.4401, 1.4571
Legeringsstaal: 1.7335, 1.7380, 1.0488 (1,0566)
JIS Koolstofstaal: PG370, PT410
Roestvrij staal: SUS304, SUS304L, SUS316, SUS316L, SUS321
Legeringsstaal: PA22, PA23, PA24, PA25, PL380
GB 10#, 20#, 20G, 23g, 20R, Q235,16Mn, 16MnR, 1Cr5Mo,
12CrMo, 12CrMoG, 12Cr1Mo

Specificatie

Nominale Diameter Buitendiameter bij Schuine rand Centrum om te beëindigen Centrum aan Centrum Terug naar Gezicht
45°Elbow 90°Elbow 180°Elbow
D B A O K
DN NPS Reeks A Reeks B

Snak

Straal

Snak

Straal

Plotseling

Straal

Snak

Straal

 Korte Straal

Snak

Straal

 Korte Straal
15 1/2 21.3 18 16 38 - 76 - 48 -
20 3/4 26.9 25 19 38 - 76 - 51 -
25 1 33.7 32 22 38 25 76 51 56 41
32 1.1/4 42.4 38 25 48 32 95 64 70 52
40 1.1/2 48.3 45 29 57 38 114 76 83 62
50 2 60.3 57 35 76 51 152 102 106 81
65 2.1/2 76.1(73) 76 44 95 64 190 127 132 100
80 3 88.9 89 51 114 76 229 152 159 121
90 3.1/2 101.6 - 57 133 89 267 178 184 140
100 4 114.3 108 64 152 102 305 203 210 159
125 5 139.7 133 79 190 127 381 254 262 197
150 6 168.3 159 95 229 152 457 305 313 237
200 8 219.1 219 127 305 203 610 406 414 313
250 10 273 273 159 381 254 762 508 518 391
300 12 323.9 325 190 457 305 914 610 619 467
350 14 355.6 377 222 533 356 1067 711 711 533
400 16 406.4 426 254 610 406 1219 813 813 610
450 18 457.2 478 286 686 457 1372 914 914 686
500 20 508 529 318 762 508 1524 1016 1016 762
550 22 559 - 343 838 559 1676 1118 1118 838
600 24 610 630 381 914 610 1829 1219 1219 914
650 26 660 - 406 991 660 1982 1320

Nota:

1. Het moet niet beter het Aantal in de haakjes kiezen

2. Verkoos reeks A te kiezen

　
700 28 711 720 438 1067 711 2134 1422
750 30 762 - 470 1143 762 2286 1524
800 32 813 820 502 1219 813 2438 1626
850 34 864 - 533 1295 864 2590 1728
900 36 914 920 565 1372 914 2744 1828
950 38 965 - 600 1448 965 2896 1930
1000 40 1016 1020 632 1524 1016 3048 2032
1050 42 1067 - 660 1600 1067 3200 2134
1100 44 1118 1120 695 1676 1118 3352 2236
1150 46 1168 - 727 1753 1168 3506 2336
1200 48 1220 1220 759 1829 1219 3658 2440

Gewicht ong.:

DN DUIM OD F B 5S 10S jaren '20 jaren '40 de jaren '80 120S
15 1/2 18 21,3 38 16 0,04 0,05 0,05 0,06 0,059 0,063 0,06 0,08 0,08 0,10
20 3/4 25 26,7 38 0,06 0,06 0,07 0,08 0,08 0,09 0,09 0,10 0,13 0,13
25 1 32 33,4 38 16 0,08 0,08 0,12 0,13 0,13 0,135 0,14 0,14 0,18 0,19
32 1.1/4 38 42,2 48 20 0,11 0,13 0,18 0,21 0,21 0,24 0,23 0,26 0,31 0,35
40 1.1/2 45 48,3 57 24 0,16 0,17 0,26 0,28 0,30 0,32 0,33 0,35 0,44 0,48
50 2 57 60,3 76 32 0,28 0,29 0,45 0,47 0,59 0,61 0,62 0,66 0,95 0,90
65 2.1/2 73 76,1 95 40 0,55 0,57 0,80 0,83 0,96 1,1 1.25 1,31 1.72 1,80
80 3 89 114 47 0,80 1.17 1.6 2.06 2.86
90 3.1/2 101.6 133 55 1.08 1.57 2.1 2.74 3.82
100 4 108 114,3 152 63 1.31 1,39 1.01 2,03 2.65 2,87 3.54 3,76 5.13 5,46 6.27 6,68
125 5 133 141,3 139,7 190 79 2.68 2,82 2,87 3.24 3,45 3,41 4.81 5,12 5,06 6.16 6,54 6,47 8.71 9,25 9,14 11.3 12,0 11,9
150 6 159 168,3 165,2 229 95 3.85 4,10 4,03 4.69 4,96 4,87 6.97 7,38 7,24 9.56 10,1 9,95 14.4 15,3 15,0 18.6 19,8 19,4
200 8 219 216,3 305 126 7.15 7,05 9.65 9,53 16.1 15,9 20.4 20,1 31.0 30,5 43.1 42,5
250 10 273 267,4 381 128 13.7 13,2 16.7 16,3 25.8 24,6 36.2 35,4 57.2 56,2 79.7 77,6
300 12 325 323,9 318,5 457 189 23.0 22,6 22,3 26.1 26,0 25,5 36.1 36,0 35,3 55.7 55,5 56,1 95.2 94,8 92,7 133 133 132
350 14 377 355,6 533 221 30.8 29,0 36.9 34,7 60.2 56,7 83.1 78,2 147 138 202 189
400 16 426 406,4 610 253 41.8 39,9 47.7 45,5 78.0 74,3 122 116 211 201 280 267
450 18 478 457,2 686 284 52.9 50,5 60.3 57,7 87.7 83,8 175 167 301 287 422 403
500 20 529 508 762 316 74.2 71,3 84.9 81,5 146 140 242 232 414 398 577 552
550 22 559 838 347 86.3 98.8 169 307 694
600 24 630 610 914 379 122 118 141 137 209 202 379 367 657 638 951 918
650 26 660 991 410 315
700 28 720 711 1067 442 371 366
750 30 762 1143 473 214 264 421
800 32 820 813 1219 506 484 480 663 657
850 34 864 1295 537 542 742
900 36 920 914 1372 568 612 608 914 908
