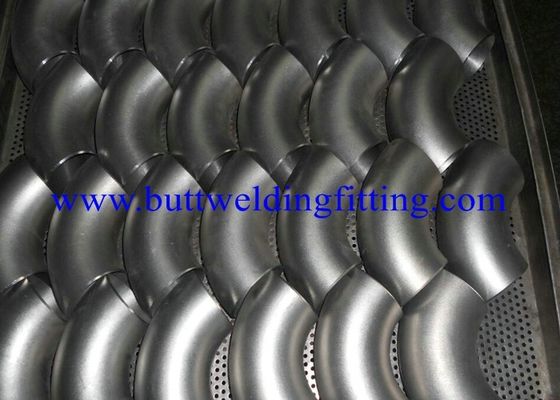

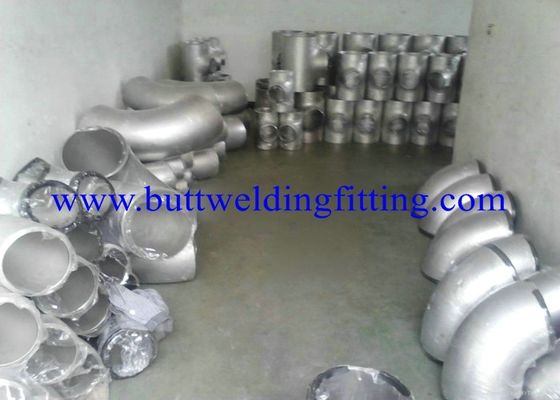

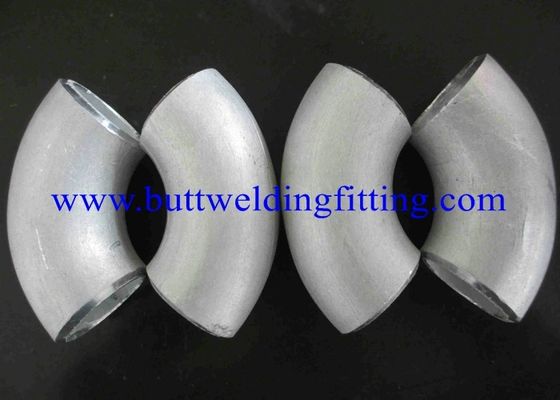

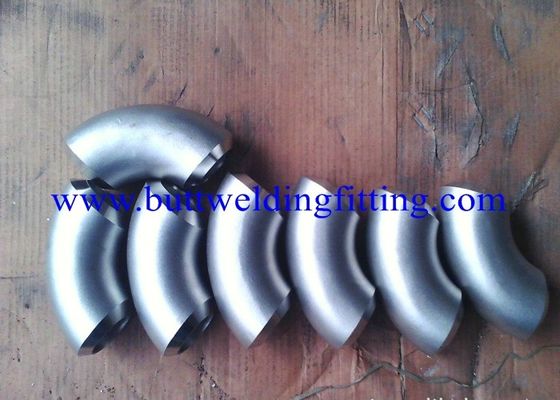

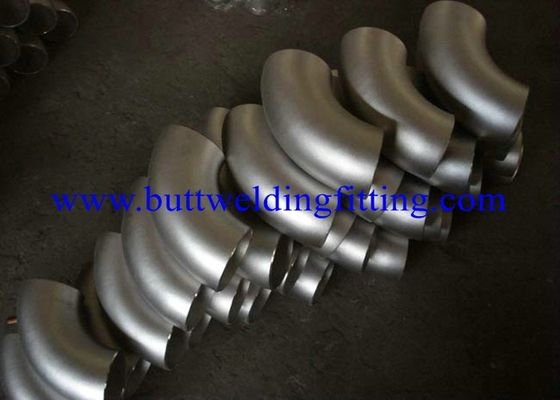

Naadloze de Stuiklasellebogen A403 WP321 WP317L, WP321 van de Roestvrij staalelleboog

  • Seamless Stainless Steel Elbow Butt Weld Elbows A403 WP321 WP317L, WP321
  • Seamless Stainless Steel Elbow Butt Weld Elbows A403 WP321 WP317L, WP321
  • Seamless Stainless Steel Elbow Butt Weld Elbows A403 WP321 WP317L, WP321
  • Seamless Stainless Steel Elbow Butt Weld Elbows A403 WP321 WP317L, WP321
  • Seamless Stainless Steel Elbow Butt Weld Elbows A403 WP321 WP317L, WP321
Plaats van herkomst China
Merknaam TOBO
Certificering SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Modelnummer A403 WP321 WP317L, WP321, WP347/WPS31254
Min. bestelaantal 1PC
Prijs USD1-60 PER PC
Verpakking Details VOUW-HOUTEN COMPUTER-AIDED SOFTWARE ENGINEERING OF PALLET
Betalingscondities T / T, Western Union, L / C
Levering vermogen 9000000PCS PER MAAND
Productdetails
Elleboog 45 gr., 90 gr., 180 gr., lange redius, korte redius Buitendiameter 15MM-2400MM
Type R=1D, 1.5D, 3D, 5D, 6D, 8D, 10D & 20D.
Markeren

De Elleboog van de pijpmontage

,

De Elleboog van het uiteindelassen
Laat een bericht achter
Productomschrijving

Lange Naadloze het Roestvrije staalelleboog A403 WP321 WP317L, WP321, WP347/WPS31254 van de Straalelleboog

1) de naadloze, gescheurde dikte van de buismuur: 1/2 „NPS Sch5S aan 24“ OD x 30mm
2) de muurdikte van de dubbel-spleetbuis: van 10 „aan 58“ OD x 30mm

Productienormen:

1) ASTM ASME A/SA 403 MSS SP43 & SP75-ANSI B16.9 ANSI B16.28 ASTM A815 ASTM B363 B366
2) DIN2605 DIN2615 DIN2616 DIN2617
3) GB12459 GB13401
4) JIS2313

Proces: het roestvrije staal, nikkelkoper gebruikte koude, Doorn (de elleboog kan dikte minimaliseren verdunnend) vormen Gebruikend koolstofstaal, en andere thermische verwerking die, die zich binnen Doorn vormen

Afmetingen: naadloze 1/2 „- 20“ (DN15 - DN500), een spleet 1/2 „- 48“ (DN15 - DN1200)

Normen: GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635,
HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313

Dikte: SCH5S-SCH160

materiaal: roestvrij staal, nikkelkoper, koolstofstaal en laag legeringsstaal, legeringsstaal

ASME B16.9

grootte

Buitendiameter
(OD)

Muurdikte (t)

90o L/r-Elleboogcentrum om van A de steel te verwijderen

45o L/r-centrum om het einde B te buigen

90o S/R aan het eind van een Centrumelleboog

Drie verbindingen met het Centrum voor het einde C.M

De lengte van GLB
E

Sch.5S

Sch.10S

Sch.40S

Sch.80S

1/2

0,840

0,065

0,083

0,109

0,147

1.50

0,625

-

1.00

1.00

3/4

1,050

0,065

0,083

0,113

0,154

1.12

0,438

-

1.13

1.00

1

1,315

0,065

0,109

0,133

0,179

1.50

0,875

1.00

1.50

1.50

1-1/4

1,660

0,065

0,109

0,140

0,191

1.88

1.00

1.25

1.88

1.50

1-1/2

1,900

0,065

0,109

0,145

0,200

2.25

1.12

1.50

2.25

1.50

2

2,375

0,065

0,109

0,154

0,218

3.00

1.38

2.00

2.50

1.50

2-1/2

2,875

0,083

0,120

0,203

0,276

3.75

1.75

2.50

3.00

2.00

3

3,500

0,083

0,120

0,216

0,300

4.50

2.00

3.00

3.38

2.50

4

4,500

0,083

0,120

0,237

0,337

6.00

2.50

4.00

4.13

3.00

5

5,563

0,109

0,134

0,258

0,375

7.50

3.12

5.00

4.88

3.50

6

6,625

0,109

0,134

0,280

0,432

9.00

3.75

6.00

5.63

4.00

8

8,625

0,109

0,148

0,322

0,500

12.00

5.00

8.00

7.00

5.00

10

10,750

0,134

0,165

0,375

0,500

15.00

6.25

10.00

8.50

6.00

12

12,750

0,156

0,180

0,375

0,500

18.00

7.50

12.00

10.00

7.00

14

14,000

0,156

0,250

0,375

0,500

21.00

8.75

14.00

11.00

7.50

16

16,000

0,165

0,250

0,375

0,500

24.00

10.00

16.00

12.00

8.00

18

18,000

0,165

0,250

0,375

0,500

27.00

11.25

18.00

13.50

9.00

20

20,000

0,188

0,250

0,375

0,500

30.00

12.50

20.00

15.00

10.00

24

24,000

0,218

0,250

0,375

0,500

36.00

13.50

24.00

17.00

12.00

Toepassingenwaaier: Voor gebruik op de aardolie, uitsmelting, levensmiddel, macht, papierfabricage, chemisch product, medische apparatuur, luchtvaart, boilerwarmtewisselaar, en andere gebieden.
Nota: Het voorzien van klanten van customerized samenstelling, grootte, pakket.

Naadloze de Stuiklasellebogen A403 WP321 WP317L, WP321 van de Roestvrij staalelleboog

Markeringen:

roestvrij staal 90 graden elleboog

De Elleboog van de pijpmontage

De Elleboog van het uiteindelassen
