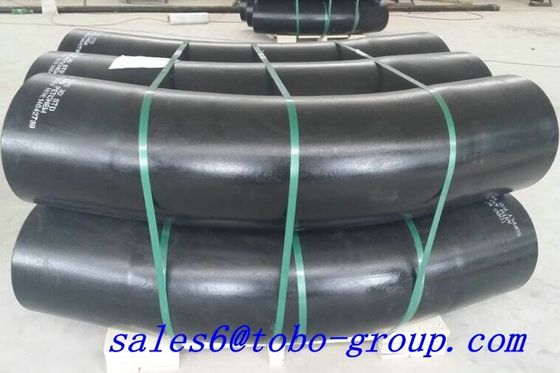

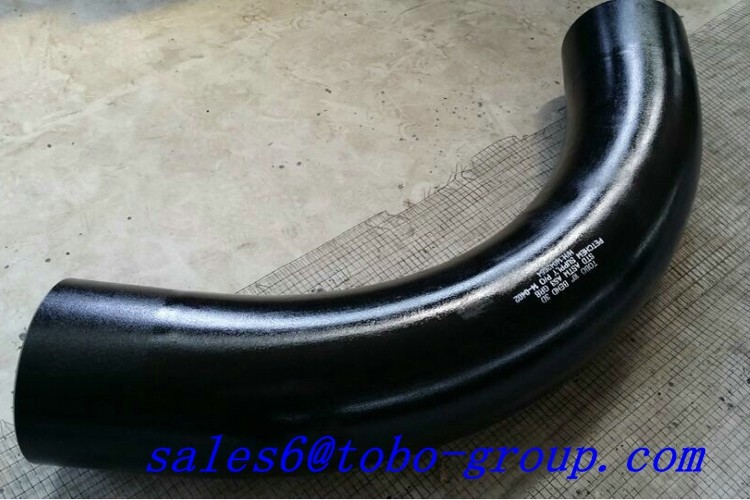

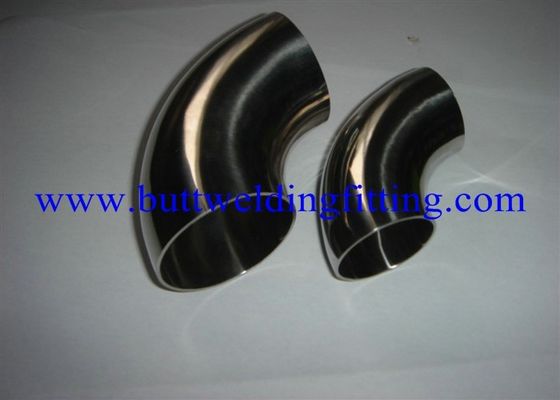

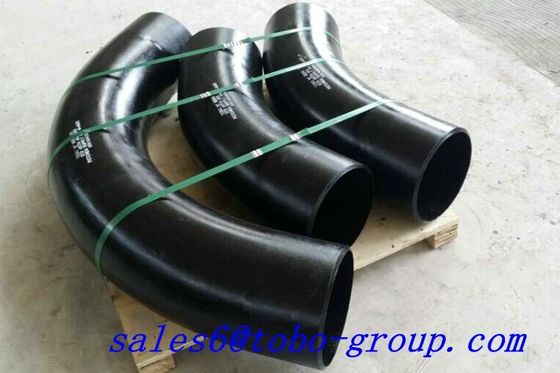

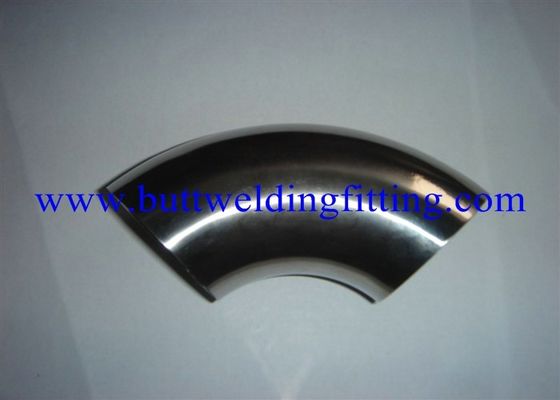

De Straatelleboog van het krommingsroestvrije staal, 1 - 48 Montageelleboog van de Duimpijp

Basisinformatie

Plaats van herkomst:	China
Merknaam:	TOBO
Certificering:	SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Modelnummer:	Elleboog

Min. bestelaantal:	1PC
Prijs:	1USD
Verpakking Details:	Verpakking door houten geval
Levertijd:	10-35days
Betalingscondities:	L / C, T / T, Western Union
Levering vermogen:	3,0000pcs per maand

Beste prijs Contact nu

Grootte:	1-48 duim	Materiële Grrade:	legeringsstaal WP12
type:	Naadloos of las	Standaard:	DIN, EN, ASTM, BS, JIS, GB, ENZ.
DN:	15-1200	Kleur:	Zilver
Markeren:	roestvrij staal 90 graden elleboog , De Elleboog van de pijpmontage

WP12 Slijmgevoeligheid van 3D-buig 20 IN STD ASTM A234

1.Alloy staal elleboog
2.sch5s-schxxs
3.ISO9001,ISO9000
4.Markt: Amerika, Afrika, Midden-Oosten, Zuidoost-Azië

Type elleboog	Elmboog van roestvrij staal,45/90/180 gelast/naadloos elboog; terugelboog
Standaard	ASME/ANSI B16.9
Grootte	1/2 ∼48 ∼(naadloos);16 ∼72 ∼ ((gesweisd)
Wanddikte	Sch5~Sch160XXS
Vervaardigingsproces	Stoot, pers, smeden, gieten, enz.
Materiaal	Koolstofstaal, roestvrij staal, gelegeerd staal, duplex roestvrij staal, nikkelgelegeerd staal
koolstofstaal	ASTM A234 WPB, WPC;
van roestvrij staal	304/SUS304/UNS S30400/1.4301 304L/UNS S30403/1.4306; 304H/UNS S30409/1.4948; 309S/UNS S30908/1.4833 309H/UNS S30909; 310S/UNS S31008/1.4845; 310H/UNS S31009; 316/UNS S31600/1.4401; 316Ti/UNS S31635/1.4571; 316H/UNS S31609/1.4436; 316L/UNS S31603/1.4404; 316LN/UNS S31653; 317/UNS S31700; 317L/UNS S31703/1.4438; 321/UNS S32100/1.4541; 321H/UNS S32109; 347/UNS S34700/1. 4550; 347H/UNS S34709/1.4912; 348/UNS S34800;
met een breedte van niet meer dan 15 mm	een vermogen van meer dan 10 W; ASTM A860 WPHY42/WPHY52/WPHY60/WPHY65; ASTM A420 WPL3/WPL6/WPL9;
met een breedte van niet meer dan 50 mm	ASTM A182 F51/S31803/1.4462; ASTM A182 F53/S2507/S32750/1.4401; ASTM A182 F55/S32760/1.4501/Zeron 100; 2205/F60/S32205; ASTM A182 F44/S31254/254SMO/1.4547; 17-4PH/S17400/1.4542/SUS630/AISI630; F904L/NO8904/1.4539; 725LN/310MoLN/S31050/1.4466 253MA/S30815/1.4835;
Nicke.
Pakket	Houten dozen, pallets, zakken van nylon of volgens de eisen van de klant
MOQ	1 stuks
Leveringstermijn	10-100 dagen, afhankelijk van de hoeveelheid
Betalingsvoorwaarden	T/T of Western Union of LC
Verzending	FOB Tianjin/Shanghai, CFR, CIF, enz.
Toepassing	Olie/energie/chemie/bouw/gas/metallurgie/scheepsbouw enz.
Opmerkingen	Andere materialen en tekeningen zijn beschikbaar.
Welkom om contact met ons op te nemen.

Eenheid: inch Nominale Pijp Grootte	Buiten Dia. (DO)	Wanddikte (T)				90^{O L/R Elbow Center To End A}	45^{o L/R Elmboog Midden tot Einde B}	90^{o S/R Elbow Center To End A}	Tees Center To Ends C.M.	Hoofdlengte E
Eenheid: inch Nominale Pijp Grootte	Buiten Dia. (DO)	Sch.5S	Sch.10S	Sch.40S	Sch.80S	90^{O L/R Elbow Center To End A}	45^{o L/R Elmboog Midden tot Einde B}	90^{o S/R Elbow Center To End A}	Tees Center To Ends C.M.	Hoofdlengte E
1/2	0.840	0.065	0.083	0.109	0.147	1.50	0.625		1.00	1.00
3/4	1.050	0.065	0.083	0.113	0.154	1.12	0.438		1.13	1.00
1	1.315	0.065	0.109	0.133	0.179	1.50	0.875	1.00	1.50	1.50
1-1/4	1.660	0.065	0.109	0.140	0.191	1.88	1.00	1.25	1.88	1.50
1-1/2	1.900	0.065	0.109	0.145	0.200	2.25	1.12	1.50	2.25	1.50
2	2.375	0.065	0.109	0.154	0.218	3.00	1.38	2.00	2.50	1.50
2-1/2	2.875	0.083	0.120	0.203	0.276	3.75	1.75	2.50	3.00	2.00
3	3.500	0.083	0.120	0.216	0.300	4.50	2.00	3.00	3.38	2.50
4	4.500	0.083	0.120	0.237	0.337	6.00	2.50	4.00	4.13	3.00
5	5.563	0.109	0.134	0.258	0.375	7.50	3.12	5.00	4.88	3.50
6	6.625	0.109	0.134	0.280	0.432	9.00	3.75	6.00	5.63	4.00
8	8.625	0.109	0.148	0.322	0.500	12.00	5.00	8.00	7.00	5.00
10	10.750	0.134	0.165	0.375	0.500	15.00	6.25	10.00	8.50	6.00
12	12.750	0.156	0.180	0.375	0.500	18.00	7.50	12.00	10.00	7.00
14	14.000	0.156	0.250	0.375	0.500	21.00	8.75	14.00	11.00	7.50
16	16.000	0.165	0.250	0.375	0.500	24.00	10.00	16.00	12.00	8.00
18	18.000	0.165	0.250	0.375	0.500	27.00	11.25	18.00	13.50	9.00
20	20.000	0.188	0.250	0.375	0.500	30.00	12.50	20.00	15.00	10.00
24	24.000	0.218	0.250	0.375	0.500	36.00	13.50	24.00	17.00	12.00

Eenheid: inch Nominale Pijp Grootte	Buiten Dia. (DO)	Wanddikte (T)				90o L/R Elmboog Midden tot Einde A	45o L/R Elmboog Midden tot Einde B	90o S/R Elmboog Midden tot Einde A
Eenheid: inch Nominale Pijp Grootte	Buiten Dia. (DO)	Sch.5S	Sch.10S	Sch.40S	Sch.80S	90o L/R Elmboog Midden tot Einde A	45o L/R Elmboog Midden tot Einde B	90o S/R Elmboog Midden tot Einde A
1/2	0.840	0.065	0.083	0.109	0.147	1.50	0.625
3/4	1.050	0.065	0.083	0.113	0.154	1.12	0.438
1	1.315	0.065	0.109	0.133	0.179	1.50	0.875	1.00
1-1/4	1.660	0.065	0.109	0.140	0.191	1.88	1.00	1.25
1-1/2	1.900	0.065	0.109	0.145	0.200	2.25	1.12	1.50
2	2.375	0.065	0.109	0.154	0.218	3.00	1.38	2.00
2-1/2	2.875	0.083	0.120	0.203	0.276	3.75	1.75	2.50
3	3.500	0.083	0.120	0.216	0.300	4.50	2.00	3.00
4	4.500	0.083	0.120	0.237	0.337	6.00	2.50	4.00
5	5.563	0.109	0.134	0.258	0.375	7.50	3.12	5.00
6	6.625	0.109	0.134	0.280	0.432	9.00	3.75	6.00
8	8.625	0.109	0.148	0.322	0.500	12.00	5.00	8.00
10	10.750	0.134	0.165	0.375	0.500	15.00	6.25	10.00
12	12.750	0.156	0.180	0.375	0.500	18.00	7.50	12.00
14	14.000	0.156	0.250	0.375	0.500	21.00	8.75	14.00
16	16.000	0.165	0.250	0.375	0.500	24.00	10.00	16.00
18	18.000	0.165	0.250	0.375	0.500	27.00	11.25	18.00
20	20.000	0.188	0.250	0.375	0.500	30.00	12.50	20.00
24	24.000	0.218	0.250	0.375	0.500	36.00	13.50	24.00
